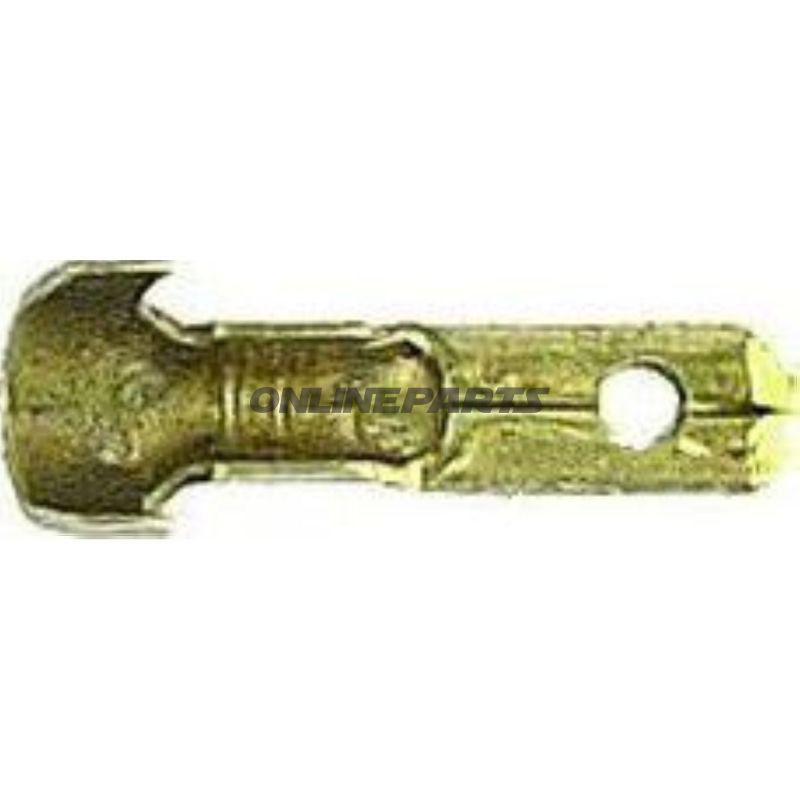

Flat Connector -1.0 2.8X0.8.

Flatstift (han) 2,8 mm för ledararea 0,5–1,0 mm²

Denna flatstift (han) med parningsbredd 2,8 mm och stiftjocklek 0,8 mm är avsedd för mekaniska kabelskarvar på motorcyklar och liknande fordon, där oisolerade, direkta elektriska förbindelser används. Produkten identifieras med MPN 158.00.83 och GTIN 4026736010102.

Funktion

• Skapar en enkel, mekanisk och elektrisk förbindelse mellan en ledare och ett motsvarande hon-stift eller skruvlist med 2,8 mm parning.
• Designad som enkelpoligt han-stift för snabb anslutning och frånkoppling vid service eller felsökning.
• Oisolerad utförande innebär direkt metall-mot-metallkontakt; lämplig där isolering hanteras av kabelhärvan eller separata krympslangar.

Material och egenskaper

• Material: blank (ljus) mässing. Mässing kombinerar god elektrisk ledningsförmåga med tillräcklig mekanisk hållbarhet för vanliga lågströmförbindelser.
• Ytbehandling: oisolerad, utan löd- eller krymphylsa. Ger låg kontaktmotstånd, men kräver korrekt korrosionsskydd i aggressiva miljöer (t.ex. saltvatten eller konstant fukt).
• Svets/lödning: produkten är inte förlödad; förbindelsen etableras mekaniskt genom inskärning av ledaren och tryck i stiftet

Tekniska data

• Typ: Han-flatstift (Spade connector male), enkelpolig.
• Parningsbredd: 2,8 mm.
• Stiftjocklek: 0,8 mm.
• Lämplig ledararea: 0,5–1,0 mm².
• Isolerad: Nej. Krympslang: Nej. Förlödning: Nej.

Kompatibilitet och användningsråd

• Passar standard hon-flatstift med 2,8 mm bredd; ofta använd i styrkontakter, reläanslutningar och säkringspaneler på motorcyklar.
• Eftersom stiftet är oisolerat rekommenderas mekaniker att bedöma miljöns utsatthet för korrosion och mekaniskt slitage. Använd eventuellt krympslang eller isolerande tejp efter montering där behov av isolation föreligger.
• Säkerställ korrekt avmantling och krympning/pressning av ledningen för att uppnå säker mekanisk kontakt och minimera risken för lös förbindelse.

Praktiska anmärkningar

• MPN 158.00.83 kan användas vid reservdelsbeställning eller sökning i tekniska system; GTIN 4026736010102 är användbart vid lager- och logistikidentifiering.
• Förpackningsenhet anges inte här för att undvika missförstånd om levererat antal vid köp — kontrollera leveransinformation hos återförsäljaren.
• Produkten är lämplig för yrkespersoner som utför reparationer eller installationer där oisolerade, lågströmförbindelser är acceptabla.

Observera: Bedöm alltid elektriska krav och miljöpåverkan före användning; vid högre krav på dammtäthet, vibration eller korrosion bör alternativa isolerade eller förgyllda kontakter övervägas.
