Flat 1.5-2.5 6.3Mm Jmp Packung 100 Stück Alternative: 1580811

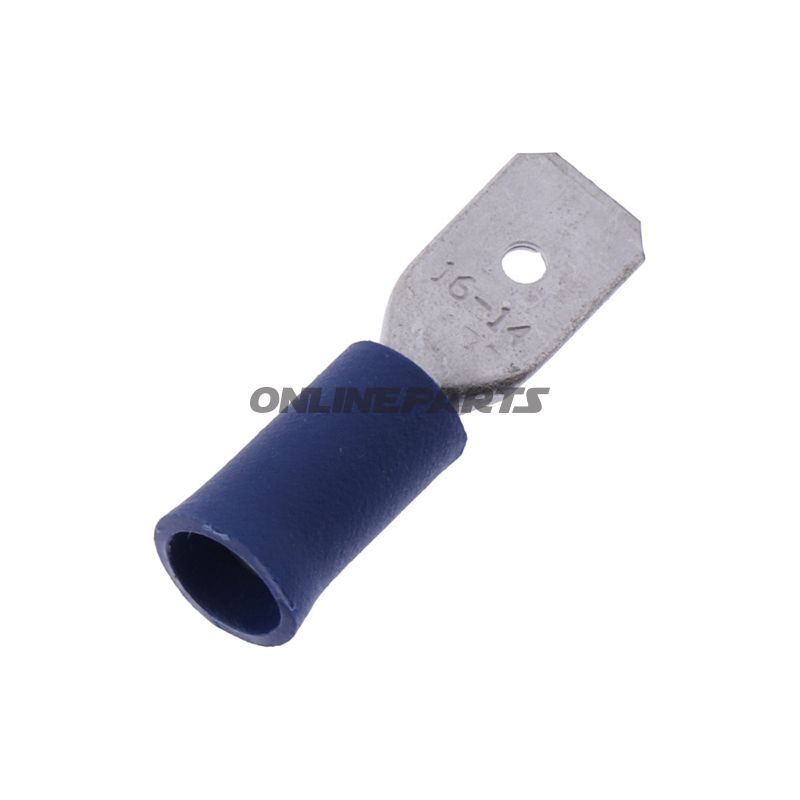

Flatstift (hane) 6,3 mm till ledning 1,5–2,5 mm² — isolerad, blå (JMP)

Produkt: JMP flatstift hane i blått, lämplig för 6,3 mm kontaktstyper. Produkten säljs under produktnummer (MPN) 158.07.88 och visas i handelsdatabasen med GTIN 4043981349313.

Funktion

Flatstiftet är en enkel elektrisk anslutning avsedd att skapa en avtagbar, mekanisk och elektrisk kontakt mellan en ledning och en modul eller ett hona-stift med 6,3 mm flange. Den isolerade versionen används där man vill minska risken för kortslutning och samtidigt få grepp för manuell monteringsavlastning. Stiftet är enkelpoligt och avsett för standardiserat 6,3 mm flatstift.

Material och konstruktion

• Metaldele: Kontaktytan är utförd i ett ledande metall (typiskt tinnbelagd kopparlegering hos denna typ), dimensionerad för att säkerställa låg övergångsmotstånd vid korrekt krympning.
• Isolering: Plastisk isoleringsmantel i blå färg som täcker krymppunkten och minskar risken för mekanisk belastning på avisolerad ledare.
• Temperaturegenskaper: Angiven temperaturbeständighet ned till -75°C för materialen som används i denna konstruktion; praktiska gränser kan bero på monterings- och driftssituation.

Tekniska egenskaper

• Kontaktens dimension: 6,3 x 0,8 mm (bredd x tjocklek).
• Ledningsquersnitt: lämplig för 1,5–2,5 mm².
• Antal poler: 1 (enkelt poligt hane-stift).
• Svetsning/lödning: Det finns ingen lödförbindelse i denna variant — anslutning sker via krympning.
• Varmkrymning: Ingen inbyggd krympslang.

Kompatibilitet och användning

Passar till standard 6,3 mm hona-flata och används i stor utsträckning i fordonsinstallationer, elektroniklösningar, maskinkonstruktion och servicearbete där avtagbara anslutningar önskas. Målgruppen är mekaniker och motorcykelägare som hanterar ledningsnät och vill ha en isolerad hane-anslutning till 6,3 mm-system.

Montering

• Avisolera ledaren till rätt längd (vanligtvis 5–7 mm exponerad ledare beroende på metallhöljeets längd).
• För in ledaren i metalldelen och krymp med en lämplig crimptång avsedd för flatstift för att säkerställa mekanisk och elektrisk kontakt.
• Kontrollera krypningens fasthet och korrekt placering av isoleringen innan idriftsättning.

Kvalifikations- och identifikationsdata

Produkten marknadsförs av JMP och identifieras med MPN 158.07.88. Den internationella GTIN-koden 4043981349313 är kopplad till denna specifika variant (isolerad, blå, 6,3 mm, för 1,5–2,5 mm²).

Noteringar

• Produkten är isolerad men inte utrustad med varmförsegling; välj motsvarande varianter om tätning mot fukt är nödvändig.
• Angivna temperaturområden och materialegenskaper är typiska för denna typ av komponent; bedöm alltid applikationsspecifika krav vid komponentval.
