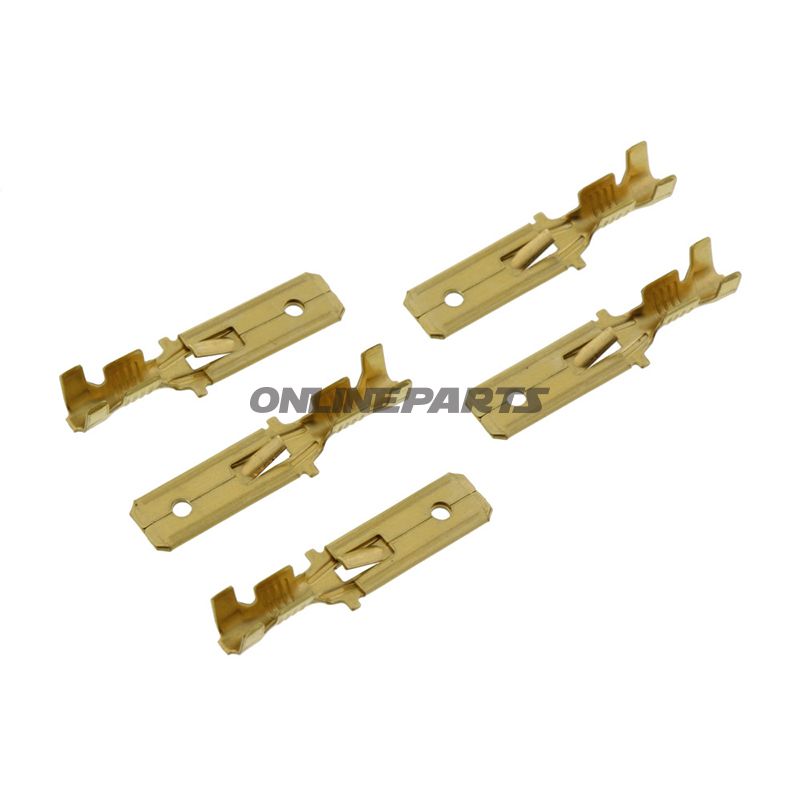

Flat 1.0-2.5 6.3Mm Jmppack 5 Pcs Altn 1580876

Flat kontakt (hane) 6,3 mm till kabeltvärsnitt 1,0–2,5 mm² — JMP

Produkt: JMP flat kontakt (ostrippt), artikelnummer MPN 158.02.93, GTIN 4043981275001. Detta är en enkelpolig, ostrippad hanel-kontakt avsedd för 6,3 mm flatkabelkopplingar och ledare i området 1,0–2,5 mm².

Funktion och användning

• Kontakten fungerar som mekaniskt och elektriskt förbindelsepunkt mellan kabel och motsvarande honflatkontakt eller terminallist. Den används i avbrottar-, relä- och kabelmonteringar där standard 6,3 mm flatstik används.
• Ostrippad version ger låg kontaktresistans och bättre värmeavledning, vilket är relevant vid högre strömstyrka, men kräver korrekt montering och skydd mot kortslutning i monteringsmiljön.

Material och konstruktion

• Ostrippad metallkontakt (vanligt tinnbelagd kopparlegering eller liknande) — materialvalet ger god elektrisk ledningsförmåga och korrosionsskydd vid normal användning. Den tinnbelagda ytan minskar oxidation och säkerställer stabil kontakt över tid.
• Konstruktionen är utformad för press- eller svetsanslutning till ledarsluten (produkten är inte avsedd för lödning), och designen säkerställer ett fast mekaniskt grepp om ledaren vid korrekt crimpning.

Tekniska egenskaper

• Bredd x tjocklek: 6,3 x 0,8 mm — kompatibel med standard 6,3 mm flatstift.
• Kabeltvärsnitt: Lämplig till 1,0–2,5 mm².
• Antal poler: 1 (enkeltpolig hane-kontakt).
• Ostrippad: Ja — produkten levereras utan isolationsskal; kräver efterföljande skydd i applikationer där exponerade ledande ytor kan orsaka kortslutning.
• Svetsning/lödning: Inte avsedd för lödning; avsedd för crimpning.

Praktiska anmärkningar för montage

• Använd rätt crimpverktyg för angivet kabeltvärsnitt för att säkerställa mekanisk hållfasthet och låg övergångsresistans.
• Eftersom kontakten är ostrippad bör man överväga värme- eller krymprör eller placering i slutna socklar/afdäckningar i installationer där det finns risk för kortslutning eller kontakt med metalldelar.
• Kontrollera kompatibilitet med den planerade hane-kontakten — passform till standard 6,3 mm flatstift är avgörande för pålitlig kontakt.

Kompatibilitet och användningsområden

• Vanligt använt i bil- och motorcykel-elektronik, styrsystem, säkringsboxar, reläpaneler och allmänna elektriska förbindelser på arbetsplatsen.
• Lämplig för reparations- och underhållsarbete där standard flatstiftförbindelser finns.

Identifikation

• Varumärke: JMP — tillverkarens märke är relevant för spårbarhet och reservdelssamordning vid reparation.
• MPN: 158.02.93 — använd detta artikelnummer vid beställning för att säkerställa rätt variant.
• GTIN: 4043981275001 — globalt unik identifiering användbar vid lagerhållning och inköp.

Ytterligare tekniska data (kort)

När du beställer JMP flat kontakt (MPN 158.02.93, GTIN 4043981275001) rekommenderas det att kontrollera att verktyg som används och efterföljande mekaniskt skydd matchar installationens krav på vibration, temperatur och elektrisk säkerhet.
