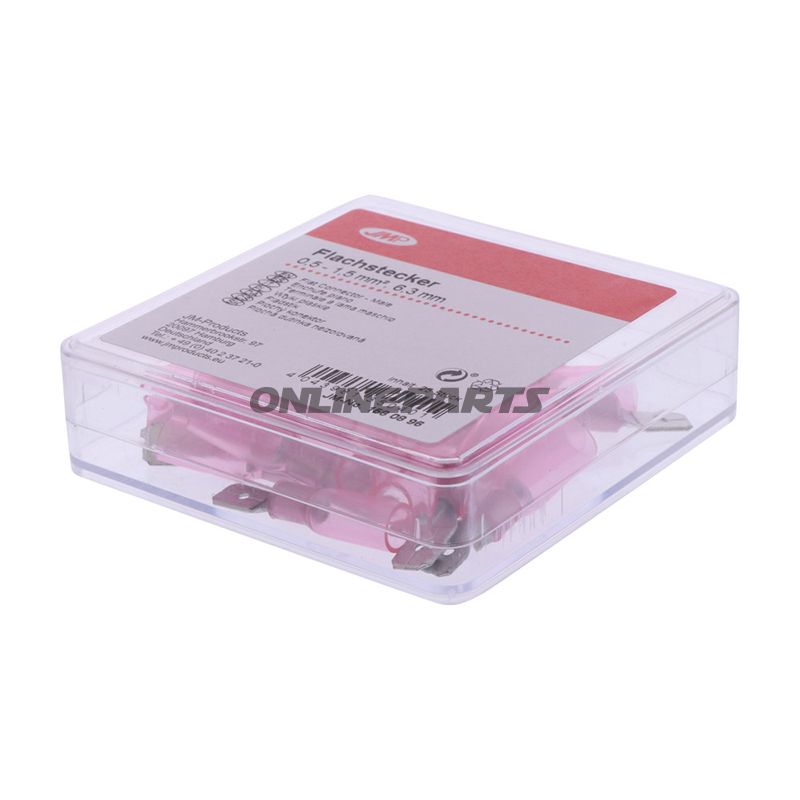

Flat 0.5-1.5 6.3Mm Jmp Pck 25 Pcs Altn 1580207

Flat kontakt (hona) 6,3 mm med krymprör till 0,5–1,5 mm² ledare

Produkt: JMP flatkontakt med isolering och integrerat krymprör. Denna variant (MPN: 158.08.96, GTIN: 4043981350401) tillverkas av JMP och levereras i rött, avsedd för enkelpolig anslutning på 6,3 mm kontakt-/kopplingssystem.

Funktion

• Flatkontakten används för snabba, avbrutbara elektriska anslutningar mellan ledningar och 6,3 mm komponentkontakt eller kopplingsklämmor.
• Krympröret runt kabelns faktiska anslutning förbättrar mekanisk fixering och erbjuder tätning mot fukt och smuts efter uppvärmning.
• Isoleringen minimerar risken för kortslutning vid trådanslutningar i styrenheter eller kabelsträngar.

Material och konstruktion

• Kontaktdelen är tillverkad i metall med god elektrisk ledningsförmåga och formstabilitet för att säkerställa pålitlig kontakt till 6,3 mm hona- eller han-kontakt.
• Isoleringshöljet är gjort av värmeresistent plast/termorör-komposit som stödjer krympprocessen. Krympröret är integrerat runt kabelinmatningen och krymper vid uppvärmning för tätning och mekaniskt stöd.
• Temperaturmotståndet anges till -125 °C (angivet i tekniska data) — detta tal är normalt relaterat till materialets låga temperaturtolerans och bör tolkas tillsammans med tillverkarens övriga specifikationer vid användning vid extrema temperaturer.

Tekniska specifikationer

• Typ: Spade-kontakt (hona/hona beroende på applikation); denna vara levereras som flatkontakt anpassad till 6,3 mm-system.
• Lämplig till: 6,3 mm bred x 0,8 mm tjock kontakt.
• Ledningsarea: 0,5–1,5 mm².
• Isolerad: Ja. Krymprör: Ja.
• Solderning av anslutningen: Nej (beräknad för pressad eller crimpad anslutning).
• Antal poler: 1.

Kompatibilitet och användning

• Passar till standard 6,3 mm flatkontakt-hona/han-motsvarighet (t.ex. kontakter på reläer, kontakter och terminalblock som används i motorcykel- och fordonsinstallationer).
• Lämplig för reparationer, byten och egentligt ledningsarbete där krympskydd önskas utan efterföljande påföring av separat krympflex.
• Utför korrekt krympning och därefter krympbehandling av röret med lämplig värmekälla för att uppnå förväntad tätning och mekaniskt grepp.

Kvalitetsöverväganden

• JMP som varumärke indikerar en komponent tillverkad för reservdelar- och installationsbruk inom fordons- och industriapplikationer — överväg mekanisk fästning och elektrisk belastning i enlighet med din applikation.
• Eftersom anslutningen inte är avsedd för lödning, ska rätt crimpverktyg användas för att uppnå optimal elektrisk kontakt och hållbarhet.

Referens: MPN 158.08.96, GTIN 4043981350401, varumärke JMP.
