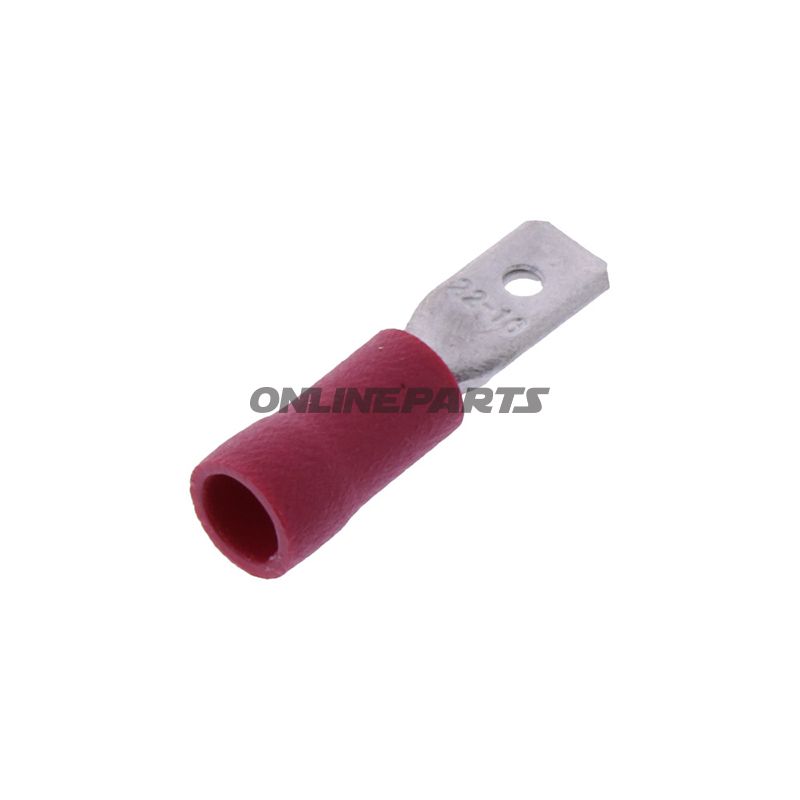

Flatkontakt JMP 158.07.87 Isolerad flatkontakt för ledare 0,5–1,5 mm². Bredd x tjocklek 6,8 x 0,8 mm. Röd.
Leveranstid: 1-5 arbetsdagar
Flatstift 4,8 mm (isolerad) för ledning 0,5–1,5 mm² — JMP (MPN 158.07.87, GTIN 4043981349306)
Produktöversikt
Detta är en isolerad hankontakt-plattkontakt från JMP, MPN 158.07.87, avsedd för snabb och säker anslutning i kretsar där en 4,8 mm plattterminal krävs. GTIN 4043981349306 anger den exakta artikelidentifikationen för transport och lagerstyrning.
Funktion och tillämpning
Plattstiftet är utformat som en enkel pol hankontakt (manlig spade) designad för att skjutas direkt in i matchande hon-kontakt eller kabelsko. Det används vanligtvis för anslutning mellan ledningar och kontakter, reläer, säkringshållare eller för snabba av- och påkopplingar i motorutrymmen, på elpaneler och i andra tekniska installationer där plats och snabb tillgång är relevant. Eftersom stiftet är isolerat reduceras risken för kortslutning vid närliggande metalldelar.
Material och konstruktion
JMP-plattstiftet har en metalskena formad som en 4,8 mm bred plattkontakt, med en isolerande kapsling runt ledarens bakände. Isoleringen skyddar förbindelsen mekaniskt och elektriskt samt ger ett grepp vid montering. Produktdata indikerar att förbindelsen inte är avsedd för lödning och att det inte följer med krympfläng. Temperaturmotståndet anges ned till -75 °C, vilket indikerar material lämpat för låga temperaturer (vanligtvis PVC eller liknande isoleringsplast i denna typ).
- Ljødledningstvärsnitt: 0,5–1,5 mm²
- Bredd x tjocklek (ledningkontakt): 6,8 x 0,8 mm
- Passar till: 4,8 mm plattterminal
- Antal poler: 1 (enkeltkontakt)
- Isolerad: Ja
- Kan lödas: Nej
- Värmeförkrympling: Ingår inte
- Temperaturområde (angivet): ned till -75 °C
- Färg: Röd
Kompatibilitet och installation
Produktens dimensioner gör den lämplig för standard 4,8 mm hona-stift och terminalblock. För korrekt montage krimpas ledandret in i metallflangen med lämpligt krimpverktyg för 0,5–1,5 mm² ledningar. Se till att krimpkvaliteten kontrolleras visuellt och mekaniskt (dragprov) för att säkerställa låg övergångsresistans och pålitlig kontakt. Eftersom förbindelsen inte är avsedd för lödning bör lödning undvikas för att inte skada isoleringen eller ändra mekaniska egenskaper.
Praktiska anteckningar för fackfolk
Vid val av färg (röd) följer den konventionella färgkodningen för mindre tvärsnitt; var uppmärksam på att färgen ensam inte ersätter korrekt märkning av kretsar. Temperaturangivelsen och den isolerade utförandet gör stiftet användbart i flera miljöer, men vid permanenta installationer eller hög vibrationsnivå bör kompletterande mekanisk fäste eller låsanordning övervägas. GTIN 4043981349306 och MPN 158.07.87 kan användas vid beställning för att säkerställa att rätt JMP-variant levereras.
Tekniska data (sammanfattning)
Spadkontakt (hankontakt), 4,8 mm lämpad, isolerad, för ledningsareor 0,5–1,5 mm², bredd/tjocklek 6,8 x 0,8 mm, enkelpol, inte lämpad för lödning, ingen värmekrymp medföljer, färg röd. Tillverkare: JMP. GTIN: 4043981349306. MPN: 158.07.87.
