Flasher Unit 6V 3Polejmp

Blinkrelä, elektriskt JMP 6V, 3-poligt — för motorcykelblinkers

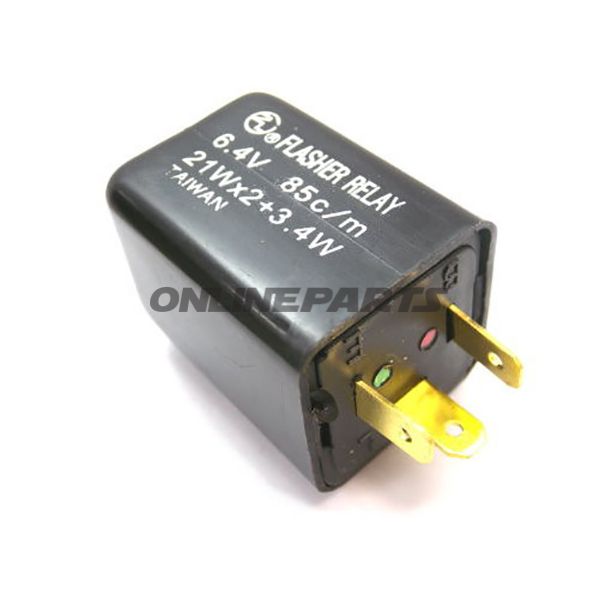

Detta elektriska blinkrelä från JMP (GTIN 4043981004847, MPN 705.47.60) är avsett för 6 volts system på motorcyklar, mopeder och andra lätta fordon. Reläet utför den tidsfunktion som får blinkers att växla på/av i en jämn takt och är utformat för direktanslutning via tre flatstift.

Funktion och användning

• Elektroniskt blinkrelä: omvandlar inkommande tänd-/signalsignal till en fast blinkrytme (cirka 85 blink/minut).
• Styr två förbrukarkällor: specificerat för total belastning motsvarande 2 x 21 W + 3,4 W, vilket täcker normala varselljus/positionsljus utan elektronisk belastningsmotstånd.
• Tre anslutningar gör det lämpligt för standard 3-poliga blinkersystem med separat massa, batteri och tändningskontakt.

Anslutningar (märkning)

• E = massa (jord)
• B = batteri (matning)
• L = switch (blinkbrytare/indikator)

Material och konstruktion

• Huset är vanligtvis utfört i isolerande plast/lackerat metall för att kombinera elektrisk säkerhet och värmeavledning; JMP använder material lämpliga för vibrerande miljöer på tvåhjuliga fordon.
• Flatstiften är utförda i metall med korrosionsbeständig ytbehandling för att säkerställa elektrisk kontakt över tid.
• Intern elektronik är designad för att fungera stabilt vid 6 V nominell spänning utan mekaniskt rörliga kontakter, vilket minskar slitage och brus.

Tekniska egenskaper och drift

• Märkspänning: 6 V — lämplig för 6 volt generator-/batterisystem.
• Belastningskapacitet: 2 x 21 W + 3,4 W — anger den rekommenderade lampkombinationen för korrekt blinkfrekvens.
• Blinkfrekvens: cirka 85 blink per minut under angivna belastningsförhållanden.
• Elektronisk styrning innebär snabb respons och konsekvent frekvens över temperatur- och spänningsvariationer, inom normala driftgränser.

Kompatibilitet och användningsråd

• Passar fordon med 6 V, 3-polig flatstiftsanslutning. Kontrollera att stiftformen och polplaceringen passar i den befintliga blinkerskontakten.
• Om blinkerslamporna har annan effekt än angivet kan blinkfrekvensen förändras; i vissa fall krävs extra motstånd eller LED-kompatibelt relä vid användning av LED-lampor.
• Vid montering: säkerställ korrekt polanslutning (E/B/L) och fäst reläet så att det inte utsätts för överdriven värme eller inträngning av fukt.

Identifiering

• Märke: JMP — reläet bär tillverkarens identifiering och levereras med artikelnummer (MPN 705.47.60) och globalt GTIN 4043981004847, vilket kan användas för entydig igenkänning i reservdelslistor.

Anmärkningar

• Produkttexten anger belastningar och drift vid normal användning; om man överskrider de angivna wattleveranserna kan reläet överhettas eller fungera onormalt.
• Reläet är elektroniskt och inte ett termiskt/mekaniskt blinkrelä — egenskaper vad gäller hållbarhet och frekvensstabilitet skiljer sig därför från äldre mekaniska enheter.

Om du behöver ytterligare tekniska data (t.ex. mått på huset, stiftschema eller exakt strömgräns vid andra belastningskombinationer) finns dessa ofta i JMP:s tekniska dokumentation eller genom att kontakta leverantören med MPN 705.47.60 och GTIN 4043981004847.
