Flasher Japanische Kfz

Blinkers / blinkers till japanska fordon (elektronisk, 5-polig, 12 V)

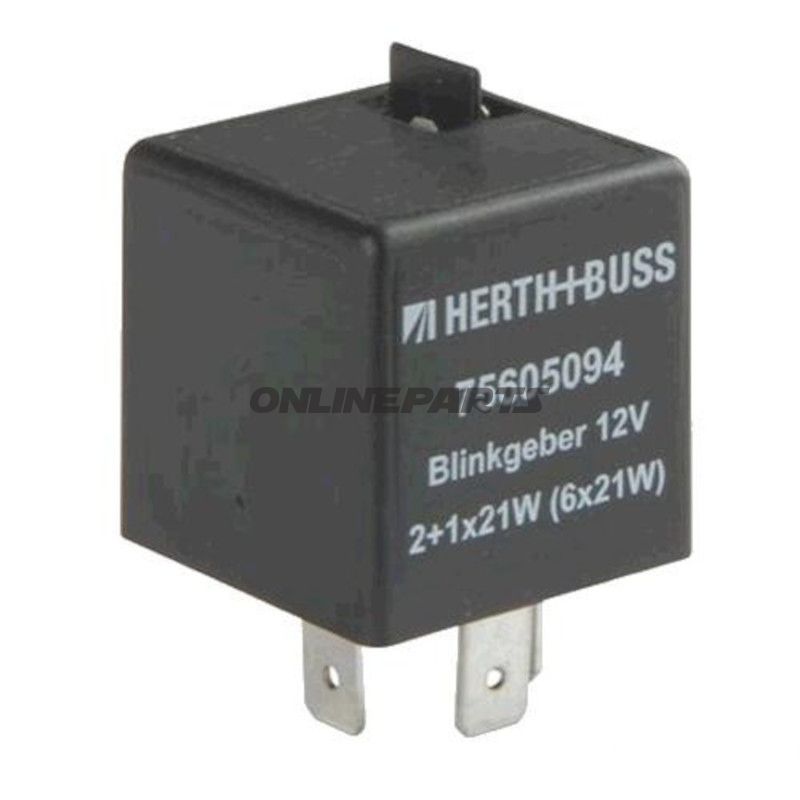

Detta elektroniska blinkrelä är avsett för riktnings- och varningsblink på japanska fordon, inklusive bilar med släpvagnsfunktion. Produkten motsvarar den typ av flasher som ofta används för fordon med extra belastning från släpvagnsdrift, och kan ersätta det befintliga blinkreläet utan ändring av ledningsnätet när kontakt och monteringsförhållanden passar.

• Funktion: Elektronisk växling för blinkers med stäng-/växlingsfunktion. Styr blinkrytmen för vänster/höger riktningsblink och varningsblink.
• Kompatibilitet: Utformad för japanska fordon med släpvagnsdrift och vanliga 12 V system. Passar där en 5-polig flatstiftsanslutning används, och där elektrisk växlingskapacitet motsvarar den angivna belastningen.
• Montering: Utbyte direkt mot befintligt blinkrelä med motsvarande 5-polig flatstiftskontakt. Observera att anslutningarna märkta "C2" och "31" är försänkta på ovansidan och kräver 2,8 mm flatstift.

Material och konstruktion

Reläet är utfört som ett kompakt elektroniskt modul i plastkapsling med mått 30 x 30 x 30 mm och en vikt omkring 30 g. Valet av elektronisk krets istället för mekanisk bimetall säkerställer mer stabil blinkfrekvens vid varierande belastning och minskar mekaniskt slitage. Flatstiftskontakterna är standardiserade 2,8 mm utförandet, vilket ger pålitlig elektrisk förbindelse vid normal bilanvändning.

Tekniska data

• GTIN: 4026736058067
• MPN: 145.78.45
• Tillverkare/brand: ej angivet
• Nominell spänning: 12 V
• Antal poler: 5
• Elektrisk växlingskapacitet: 2 + 1/6 x 21 W + 5 W (anger hantering av två bakljus-/blinkkretsar plus extra belastning från släp)
• Anslutningstyp: flatstiftskontakt (2,8 mm)
• Driftsform: elektronisk
• Dimensioner (H x B x D): 30 x 30 x 30 mm
• Vikt: ca. 30 g

Praktiska överväganden för mekaniker

• Kontrollera att bilens blinkkontakt och märkning motsvarar de angivna polerna och att C2/31-kontakterna är kompatibla med försänkt 2,8 mm flatstift/anslutning.
• Om fordonet har LED-baserade blinkers eller särskilt lågströmslampor bör blinkfunktionen verifieras efter montering, eftersom elektronikreläer kan vara känsliga för mycket låg belastning.
• Vid utbyte av originalreläer: notera polfördelningen på det befintliga reläet för korrekt anslutning. Kapslingens kompakta mått gör det möjligt att montera reläet i begränsade utrymmen, men se till tillräcklig ventilation och fastsättning.

Teknisk referens

De tekniska uppgifterna finns även angivna i tillverkarens tabell: 12 V, 5 poler, stäng-/växlingsfunktion, utan hållare. GTIN och MPN är inarbetade för identifiering vid beställning och reservdelsökning: GTIN 4026736058067, MPN 145.78.45.
