FLANSCHSKRUV M10X20 JMP Fox 4000 H SKYDDSLOCK

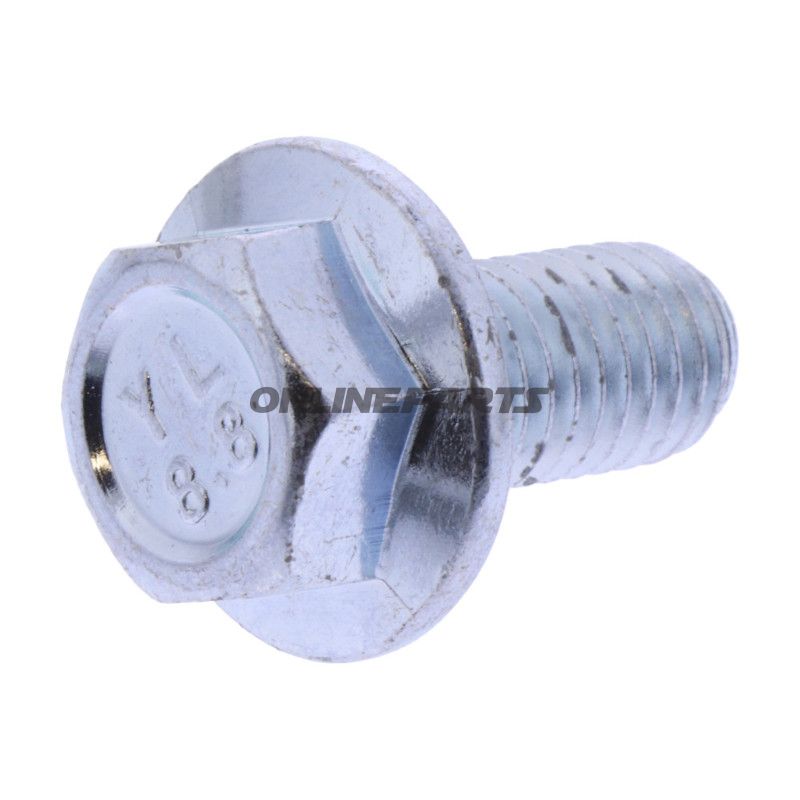

Flanschskruv M10 x 20 mm till täckbeslag (JMP)

Produkt: Flanschskruv M10 x 20 mm från JMP, ofta använd vid montering av täck- och karosdelar på motorcyklar (motsvarande Fox 4000 H täckpunkter). GTIN: 4044521310145. MPN: 652.10.47.

Funktion

• Flanschskruvens primära funktion är att fästa täckplåtar och beslag med en jämn fördelning av spännkraft runt skruvhuvudet, så lokala tryck och deformation av plast eller metall minimeras.
• Den inbyggda flänsen fungerar som en integrerad skiva, vilket minskar behovet av separata brickor och förenklar montering i trånga områden.
• Designad enligt DIN 6921 säkerställer enhetliga mått och kompatibilitet med vanliga muttrar och gängdelar.

Material och yta

• Material: Stål. Stålvalet ger hög draghållfasthet och god motståndskraft mot mekanisk belastning vid vanlig motorcykelanvändning.
• Obs: Det finns inga uppgifter om ytbehandling i produktdata. Avsaknad av korrosionsskydd (t.ex. zink eller förzinkning) kan innebära att skruven kräver ytterligare skydd i utsatta, våta eller salta miljöer.

Mått och standarder

• Gänga: M10 (symmetrisk ISO).
• Längd: 20 mm (anges som M10 x 20).
• Fläns-diameter: ca 20 mm, vilket ger en relativt stor kontaktyta jämfört med vanliga flänshuvuden.
• Skiftnyckel (SW): 14 mm. Passar till standard 14 mm nycklar och spärrnycklar.
• Standard: DIN 6921 — flänsskruvtyp med sexkantshuvud och integrerad fläns.

Kompatibilitet och användning

• Lämplig för montering av plast- eller metallskydd, karosseridel och beslag på motorcyklar, särskilt där kontakt ytan på flänshuvudet hjälper till att fördela spänningen.
• Typiskt använd i samband med JMP Fox 4000 H täckpunkter, men användbar där M10-gänga och 20 mm fläns passar.
• Passar vanliga M10-muttrar och befintliga monteringshål i ram och karosseridel; kontrollera gängdjup och klarring före montering.

Tekniska fördelar och överväganden

• Integrerad fläns ger snabbare montering utan separat bricka och minskar risk för lösnande effekt vid vibrationer jämfört med små huvuden.
• Stålstrukturen ger god mekanisk hållbarhet vid normal drift. För stark korrosiv påverkan bör man välja utförande med korrosionsskydd eller behandla delarna efter montering.
• Följ momentanvisningar vid montering för att undvika överdragning av gäng eller deformation av täckmaterial — använd lämplig momentnyckel för M10-flanschskruv.

Identifiering

• Brand: JMP — tillverkarens märke framgår av produktbeteckningen och MPN.
• MPN: 652.10.47 — använd denna referens vid beställning för att säkerställa rätt storlek och typ.
• GTIN: 4044521310145 — global artikelkod, användbar i reservdelsdatabaser.

Praktiska tips

• Kontrollera om originalmontering använde korrosionsskyddade skruvar; om ja, matcha ytbehandling för att undvika ojämlik korrosion.
• Om skruven monteras i plast, överväg ett lägre moment eller använd gänglås för att förhindra överstramning och sprickor i materialet.
• Förvaras torrt och åtskilt från fukt för att minimera risk för ytrost före montering.
