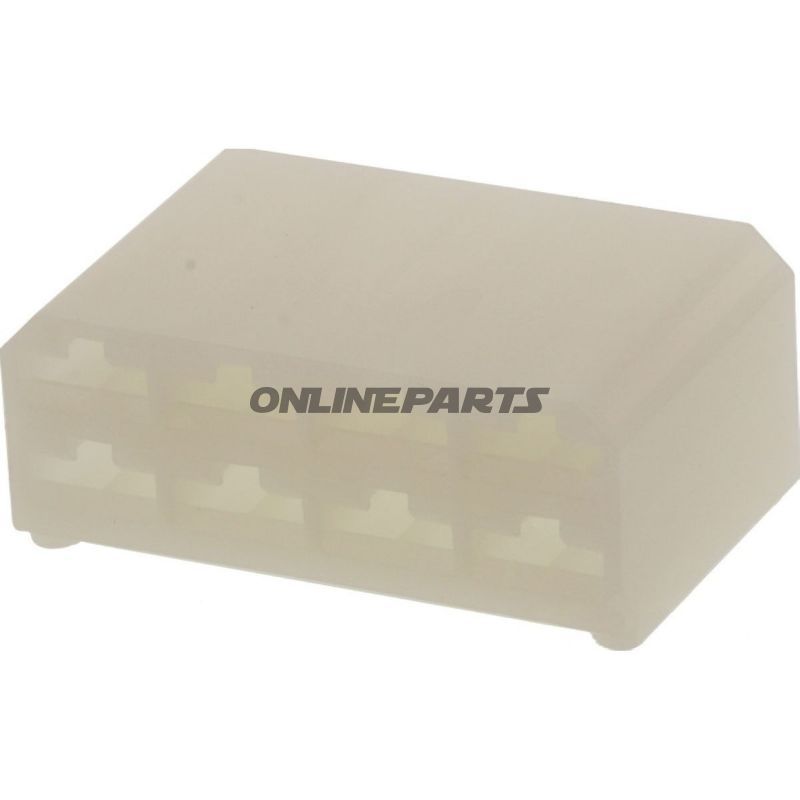

Flachsteckhülsengehäuse 8-Pol Jmppack 1 Pcs

Platt 8-polig kontaktlåda för plattkontakt (JMP)

Denna 8-poliga, platta kontaktlåda från JMP (GTIN: 4043981275704, MPN: 158.03.67) är ett isolerat kabelhus avsett för plattkontakt med 6,3 mm bredd och 0,8 mm tjocklek. Produkten är utformad för att hålla individuella plattkontakter samlade i en kompakt, platt samling och används vanligtvis för elektriska anslutningar på motorcyklar och i tillbehörsinstallationer där platsen är begränsad och där en pålitlig, isolerad anslutning behövs.

Funktion och användning

• Husets primära funktion är att fungera som mekaniskt fäste och isolerande kapsling för upp till 8 plattkontakter, så att de sitter korrekt och låses i en sammanhållen kontakt.
• Lämplig för kabelstycken, ledningsdragning till instrument, kontaktgrupper och andra ställen där flera plattkontakter ska samlas på ett platt, överskådligt sätt.
• Eftersom huset är isolerat minskar risken för kortslutning mellan närliggande stift, vilket är viktigt i motorcykelmiljöer med vibrationer och känslig elektronik.

Material och konstruktion

• Huset är tillverkat av ett isolerande plastmaterial med vitt ytskikt, valt för elektrisk isoleringsförmåga och dimensionell stabilitet under normala driftsförhållanden.
• Måtten är beräknade för standard plattkontakt på 6,3 x 0,8 mm, vilket säkerställer ett tätt passform utan extra krympning eller fyllmaterial.
• Det finns inget integrerat krymprör eller lodfläng i huset; det fungerar som mekanisk/elektrisk kapsling endast.

Tekniska detaljer

• Antal poler: 8
• Lämplig till plattkontakt/bredd: 6,3 mm
• Isolerad: Ja
• Inte avsedd för lodförbindelser (inte lodvänlig)
• Färg: Vit

Kompatibilitet och montering

• Passar till standard 6,3 mm plattkontakt (snabbanslutning / spadeterminaler) – använd kontroll av kontaktmått före montering för att säkerställa korrekt passform.
• Montering sker genom att pressa de enskilda plattkontakterna i deras position i huset; eftersom huset inte har värmebehandlad krympfunktion rekommenderas korrekt friktion och visuell kontroll av fasthållande.
• Lämplig för seriemässig användning tillsammans med motsvarande hanar/honor i samma system; se till att använda matchande kontaktdelar för elektriskt korrekt sammanfogning.

Målgrupp och användningsmiljö

• Främst riktad mot mekaniker, el-installatörer och motorcykelägare med behov av kompakta, isolerade plattkontaktförbindelser.
• Rekommenderas för användning i icke-korroderande miljöer; vid exponering för fukt, salt eller kemikalier bör ytterligare tätning eller lämpligt materialval övervägas.

Identifiering

• Varumärke: JMP
• MPN: 158.03.67
• GTIN: 4043981275704

Denna beskrivning täcker funktion, material och användningsområden för JMP:s platta 8-poliga kontaktlåda. Vid specifika installationskrav, toleranser eller krav på miljöskydd rekommenderas kontroll av komponentmått och eventuellt kompletterande skydd i förhållande till den konkreta användningssituationen.
