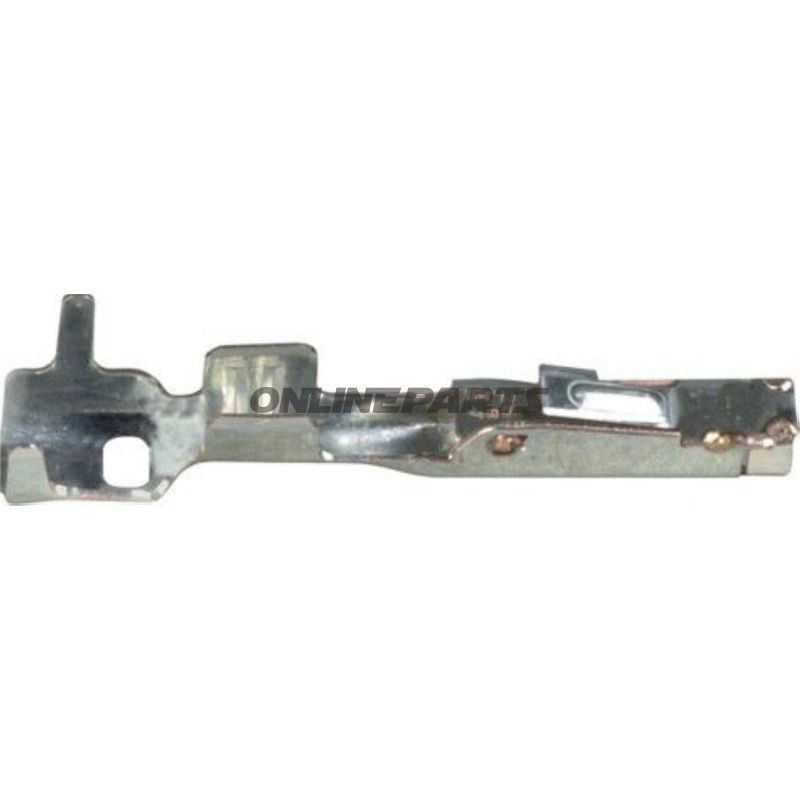

Flachsteckhülse 0.75-1.0 1.2Mmcont 50 0.75X1 Kostal

Flat kontakt (kablaj) 0,75–1,0 mm², 1,2 mm bred — kompatibel med Kostal MLK 1,2

Beskrivning och funktion:
Denna plana kontakt (kablaj) är avsedd för elektriska förbindelser där platsen är begränsad och där en kompakt, lågprofil plattkontakt krävs. Produkten passar till flatkontakt-ur och */hane med en insättningsbredd på 1,2 mm och är lämplig för ledararea från 0,75 mm² till 1,0 mm². Konstruktionen är en enkelpolig hane-/hona-anslutning (spärr/blad) som säkerställer mekanisk fästning och elektrisk kontakt i standard små elektronik- och fordonsapplikationer.

Material och ytbehandling:
Kontaktdelen är en mini-lamellerad kontakt, försilvrad för bättre elektrisk ledningsförmåga och korrosionsbeständighet jämfört med obehandlade kontaktytor. Försilvring minskar kontaktresistans och förbättrar tillförlitligheten vid cyklisk belastning. Det finns inbyggd utvidgnings-/fästfunktion (Aufweitschutz) som förbättrar mekanisk fästning av ledaren i kontakten. Produkten levereras utan isolering eller krympflex, vilket gör den lämplig i applikationer där plats och värmebegränsningar gör isolerade varianter olämpliga.

Dimensioner och tekniska detaljer:

• För ledararea: 0,75–1,0 mm²
• Kontaktbredd (notbredd): 1,2 mm
• Kontakt-/stabiliseringshöjd: 0,6 mm
• Antal poler: 1
• Svetsning/lodning: Ingen fabrikslodning (ej lodade förbindelser)
• Isolation: Inte isolerad
• Värmeskydd/krympe: Inte inkluderad

Användningsområden och kompatibilitet:
Produkternas form och mått svarar mot Kostal MLK 1,2 ELA-U-seriens plattkontaktgeometri och kan användas som reservdel eller vid reparationer på fordon, maskiner och el-installationer där Kostal-kompatibla hane eller hona används. Den låga profilen gör den särskilt användbar i trånga rum och på PCB-adaptrar eller klämmor där 1,2 mm kontaktbredd är standard.

Praktiska anmärkningar för montering:

• Vik inte eller lossna inte kontaktens fästytor — de säkerställer mekaniskt grepp på ledaren.
• Använd korrekt avisolering och pressverktyg för 0,75–1,0 mm² ledare för att uppnå stabil kontakt och minimera övergångsresistans.
• Eftersom komponenten är oisolerad bör korrekt funktionell isolation i installationen säkerställas efter montering (t.ex. via kabelkanal, krympkapp eller annan skärmning efter krav).

Identifiering och leverantörsdata:
Denna produkt identifieras med modellnummer / tillverkarens artikelnummer (MPN) 158.48.61 och globalt handelsvarunummer (GTIN) 4026736336547. Uppgifterna gör det möjligt att snabbt matcha komponenten mot Kostal MLK 1,2-portar och befintliga reservdelslistor.

Pålitlighet och egenskaper:
Den lamellerade, försilvrade kontaktprofilen ger låg kontaktmotstånd och ökad motståndskraft mot oxidering jämfört med obehandlade kontakter. Avsaknaden av fabriksmässig isolering och lodade förbindelser innebär en enkel mekanisk pressesammansättning, vilket är standard i många fordons- och industrimiljöer där snabb utbyte och direkt kontakt önskas.

Observera: Produkten levereras i förpackningsenheter (som anges av leverantören), men detaljer om buntstorlekar kan variera och bör bekräftas vid beställning om antal och förpackningsformat är av betydelse för ditt arbete.
