Flachsteckhülse 0.5-1.5 6.3Mm Jmppack 5 Pcs Altn 1580841

Platt kontaktförbindelse (hona) 6,3 mm till kabel 0,5–1,5 mm² — JMP

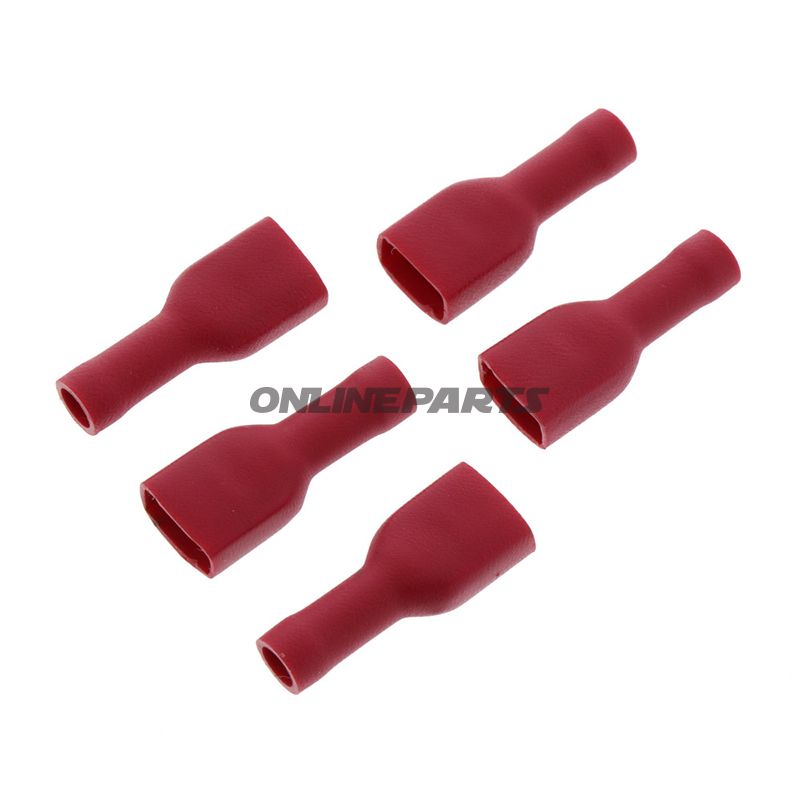

Produktöversikt: Denna helt isolerade platta kontaktförbindelse från JMP, modellnummer 158.02.63 (GTIN: 4043981274721), är en enkelpols honkontakt avsedd för snabb montering på ledare med tvärsnitt mellan 0,5 och 1,5 mm². Stiftet passar till standard 6,3 mm plattkontakt och används vanligt i elektriska anslutningar på motorcyklar, fordon och el-installationer där plats och säker isolering är viktiga.

Funktion och användning:

• Skapar en säker, avbrut elektrisk anslutning till 6,3 mm platttelefoner eller -stift.
• Lämplig för signals- och lågströmsanslutningar på motorcyklar, tillbehör och kontrollpaneler.
• Designad för snabb montering utan krav på lödning; ledaren kläms in i kontaktens mantel.

Material och konstruktion:

• Kontaktdelen är utförd i metall lämplig för elektrisk ledningsförmåga och mekanisk hållbarhet (typiskt tennbelagd kopparlegering hos denna typ). Ger god kontaktmotstånd och korrosionsskydd under normala arbetsbetingelser.
• Den yttre isoleringen är utförd i röd plast, fullständigt isolerande runt kontaktområdet för att minimera risk för kortslutning och oavsiktlig beröring.
• Dimensionerna är 6,3 mm bredd och ca. 0,8 mm tjocklek på kontaktytan, vilket matchar standard 6,3 mm plattkontakt.

Tekniska egenskaper (utvalda):

• Typ: Hon-plattkontakt (spadeskontakt female).
• Lämplig för plattstift: 6,3 mm.
• Kabelarea: 0,5–1,5 mm².
• Isolerad: Ja (fullständig isolering i plast).
• Antal poler: 1.
• Lödning: Inte nödvändig / inte beräknad för lödning.
• Temperaturbeständighet angiven: omkring -75 °C (typisk nominell lågtemperaturgräns; se tillverkarens datablad för maximal driftstemperatur).

Praktiska montageanmärkningar:

• Strömförande ledare ska avrimmas av korrekt och sättas in i kontaktmanteln före krimpning eller klämning. Använd lämpligt krimpverktyg för att säkerställa en mekaniskt och elektriskt pålitlig anslutning.
• Kontrollera kontaktens passform på motsvarande hona-plattstift; tajta toleranskrav säkerställer låg kontaktmotstånd och minimal uppvärmning.
• Färgen röd är användbar för identifikation i kabelbuntar och följer allmän färgkodning för mindre tvärsnitt.

Kompatibilitet och användningsmiljö:

• Lämplig för generella 12/24 V-system, signal- och lågströmskretsar på motorcyklar och fordon, samt industriella kontrollpaneler med motsvarande krav på plattkontakt.
• Inte avsedd för högtemperaturapplikationer utan ytterligare information från tillverkaren eller test under specifika förhållanden.

Identifikation: Produkten säljs under märket JMP med tillverkarens artikelnummer 158.02.63 och globalt handelsartikelnummer (GTIN) 4043981274721. Dessa uppgifter är användbara vid ombeställning eller vid jämförelse med tillverkarens tekniska datablad.

Paketinformation: Produkten nämns ofta i mindre multipaker; vid köp bör man kontrollera det konkreta antalet i försäljningsförpackningen hos återförsäljaren, så att missförstånd om leverans-enhet inte uppstår.
