Inåtvänd fjäderkompressor för upphängning — för VAG/Audi-styrearm
Gedore Automotive inåtvänd fjäderkompressor (MPN: 617.04.10, GTIN: 4046459181613) är ett specialverktyg för säker av- och påmontage av upphängningsfjädrar på tvärstag och rumsliga styrarmaxlar, särskilt utvecklat för fordon med små genomgående hål i styrarmens botten, som ofta ses på VAG/Audi-modeller.
Verktygets primära funktion är att komprimera fjädrar inifrån, så fjädrarna kan demonteras eller monteras direkt på fordonet utan att behöva lossa andra axelkomponenter. Det minskar behovet av ytterligare demontering och därav följande hjul- och axeljusteringar, vilket sparar tid i en mekanisk arbetsprocess.
- Kompatibilitet och användning: Designad för fjäderdiametrar från ca. 80 mm (inre) till 130 mm (yttre) och med en arbetsvandring på 100 mm. Särskilt lämplig för VAG/Audi-styrearmar med små genomgående hål (cirka Ø 34 mm).
- Säkerhet och funktion: Unik 3-punkts säkerhetslås säkerställer fastspänning under arbetet, så vidare säkringar mot urskridning inte behövs. En specialprofilerad axel förhindrar att tryckplattorna vrider sig i förhållande till varandra.
- Praktisk design: Extremt kompakt spärrcylinder som kan sättas in genom snäva öppningar, vilket gör det möjligt att arbeta direkt på fordonet utan att ta bort andra komponenter.
- Skydd av fjäderns yta: Halksäkra skyddsramar skyddar fjädrarnas ytbeläggning och förhindrar fjädern från att rotera under kompressionen.
Tekniska data (utledda från tillverkarens uppgifter):
- Fjäderdiameter min. (inre): 80 mm
- Fjäderdiameter max. (yttre): 130 mm
- Arbetsvandring: 100 mm
- Spännvidd (min.): 116 mm
- Spännvidd (max.): 216 mm
- Yttre diameter på spärrcylinder: 34 mm
- Max. belastning: 30.000 N
- Driv (sexkant): 19 mm
- Vikt: ca. 5,7 kg
Material och egenskaper
Gedore Automotive’s KL-0033-design använder material och ytbehandlingar som är anpassade för frekvent användning i verkstäder: robust spärrcylinder och tryckplattor, korrosionsskydd på bärande komponenter och mjuka, halksäkra insatsytor mot fjädrarna för att undvika märken eller skador på fabriksyta. Den specialprofilerade axeln och låsmekanismen är utformade för att motstå höga axiala krafter utan väsentlig deformation.

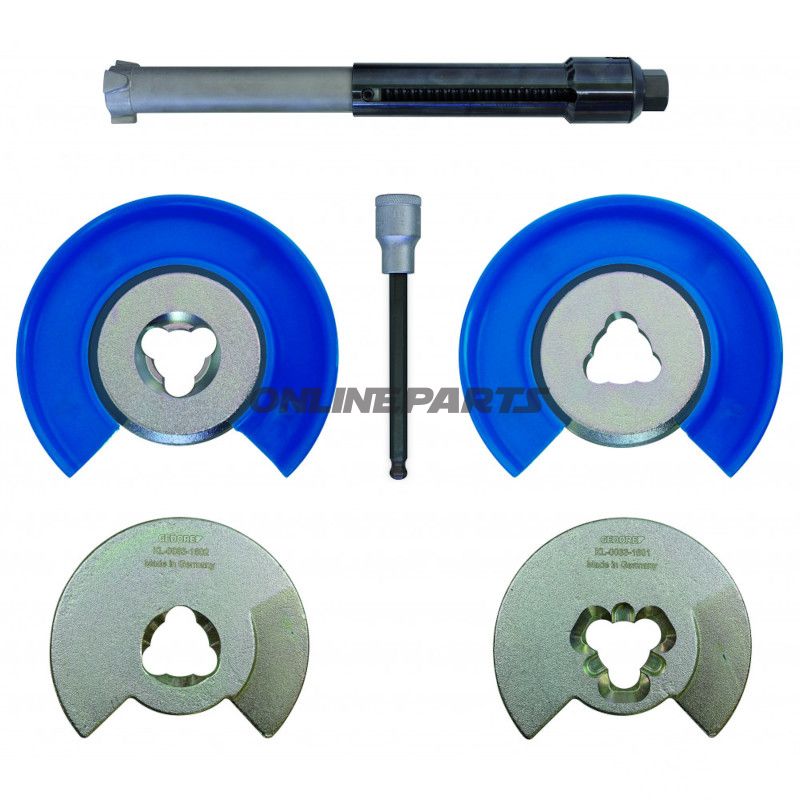

Leveransomfattning
- Spärrcylinder (KL-0033-100 A)
- Tryckplatta med låsenordning (KL-0033-1101)
- Tryckplatta med vågprofil (KL-0033-1102)
- Tryckplattapar, storlek 0A (KL-0033-16)
- Skrutintza-bit i 1/4" sexkant (LK 8-140)
- Skuminsats (KL-0033-1090-1)
Bruksanvisning
- Kontrollera arbetsvandring och fjäderdiameter innan användning för att säkerställa korrekt passform.
- Följ verkstadens säkerhetsrutiner vid arbete med upphängningsfjädrar — även med låsmekanismen är korrekt positionering och visuell kontroll nödvändigt.
- Produktens MPN 617.04.10 och GTIN 4046459181613 identifierar detta Gedore Automotive-verktyg vid inköp och reservdelbeställning.
Detta inåtvänd fjäderkompressor-set riktar sig till mekaniker och motorcykelägare/tekniker som arbetar med VAG/Audi-upphängning eller andra fordon med begränsad åtkomst, och som behöver en kompakt, säker lösning för fjädringskompression på fordonet.
