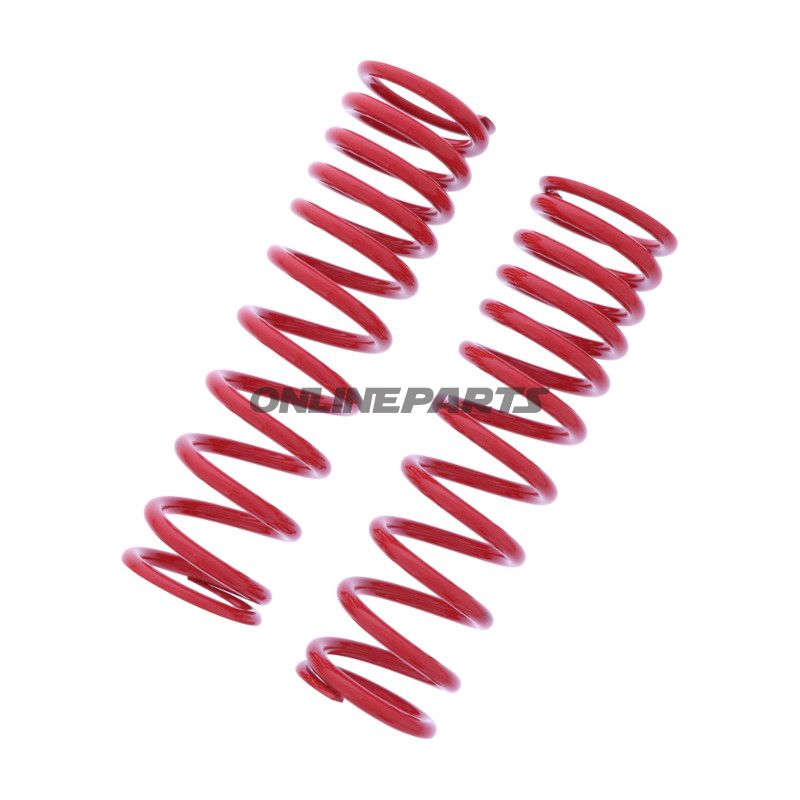

FJÄDERSATS RÖD YSS 46-20-30-220

Fjäderset till stötdämpare, progressiv twin-fjäder till YSS-ställare (inre Ø 46 mm)

Produkt: Fjäderset röd YSS 46-20-30-220 från YSS. MPN: 789.37.74. GTIN: 8859253978213.

Detta fjäderset är utformat för användning i stötdämpare-ställare med en innerdiameter på 46 mm. Fjädrarna är utförda som ett twin-set med progressiv karaktäristik, vilket innebär att fjäderhårdheten ökar vid större kompression. Den progressiva beteendet ger ett mjukare svar vid små rörelser och större motstånd vid kraftigare belastning.

• Inre diameter: 46 mm — passar till YSS-ställare med angivet invändigt mått.
• Fjädervärden: Primär/mjuk del 20 Nm och sekundär/hård del 30 Nm, angivet som moment/karaktäristika för respektive mjuk och hård sektion.
• Längd: 220 mm.
• Färg: Röd — färgkodning från tillverkaren YSS.
• Typ: Twin, progressiv uppbyggnad för varierande belastningsförhållanden.
• Tillverkare: YSS — angiven av tillverkaren i tekniska data.

Funktion: Fjädersatsen överför belastning och bestämmer stötdämparens initiala och progressiva styvhet. Vid små ojämnheter kommer den mjukare sektionen att absorbera stöten utan att förstöra fjädringen, medan den fasta sektionen aktiveras vid större rörelser för att undvika bottenvyn. Denna uppbyggnad gör sätet lämpligt för motorcyklar där både komfort och kontroll vid hårdare belastning är relevanta.

Material och egenskaper: YSS tillverkar fjäderkomponenter i legerat stål med yta för korrosionsskydd och slitstyrka. Den röda ytan är en industriell lack/coat som främst skyddar mot rost och identifierar fjäderns specificerade karaktäristik. Konstruktionen som twin-fjäder fördelar belastningen mellan två sektioner och minskar risken för tidig utmattning jämfört med enskilda progressiva lösningar med motsvarande karaktäristik.

Teknisk användning och kompatibilitet: Dimensionerna (46 mm inv. Ø och 220 mm längd) och de angivna fjädervärdena bör verifieras mot den befintliga stötdämpar-/ställaren före montering. Sätet är avsett för bult- och monteringsgeometri där 46 mm invändig plats finns tillgänglig. Eftersom fjäderkarakteristik påverkar dämpbalansen, krävs korrekt kombination av fjäder och stötdämparens olje-/dämpningsinställningar för optimal prestanda.

Monteringsanteckningar:

• Kontrollera att invändig diameter i stället är fri från skador och rengörs före montering.
• Säkerställ att fjädrarna centrerar korrekt i stötdämparen och inte gnids mot hus eller spacer.
• Vid förändring av fjäderkarakteristik rekommenderas kalibrering av dämpningsinställningar för att undvika obalans mellan kompression och rebound.

Tekniska data (från tillverkaren):

Notera: GTIN 8859253978213 och MPN 789.37.74 är användbara vid sökning efter kompatibilitet och dokumentation från YSS. Om det råder tvivel om passform rekommenderas att jämföra dessa nummer med befintlig komponent eller kontakta en teknisk specialist.
