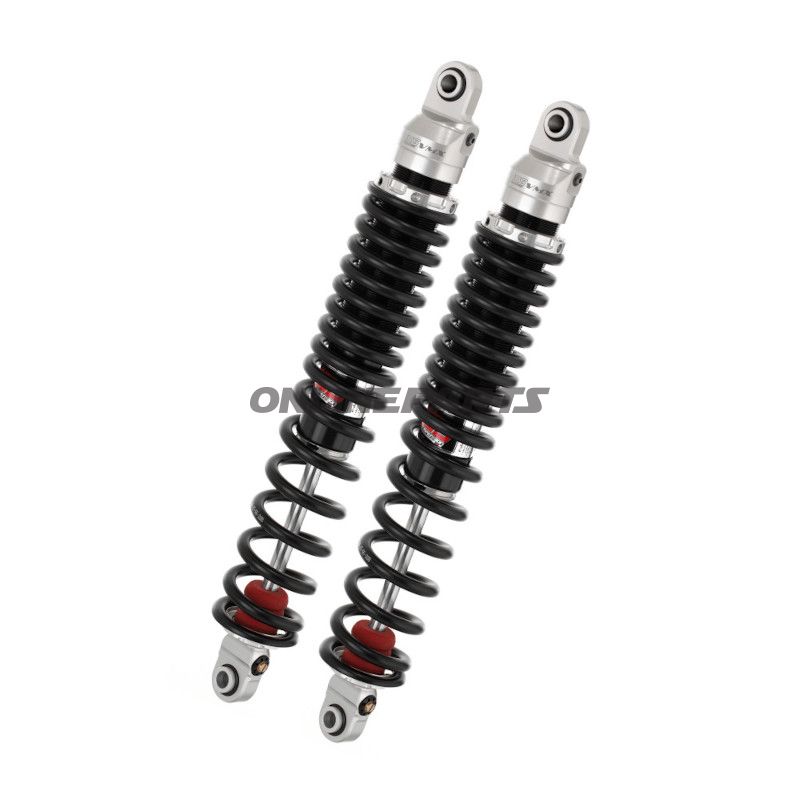

Fjäderben Stereo YSS justerbar till bakvagnsfäste
Produkt: YSS fjäderben, GTIN 8859518084772, fabrikationsnummer (MPN) 789.53.16. Detta fjäderben är en gasfylld, justerbar stötdämparenhet från YSS, avsedd för motorcykelbakfäste där öga-till-öga montering används.
Funktion och användning
Fjäderbenet är utformat för att dämpa ojämnheter och kontrollera fjädringens rörelser vid kompression och återfjädring. Återfjädringsdämpningen kan fintunes med upp till 30 klick för att anpassa dämpningshastigheten under återslag, medan fjäderförspänningen regleras kontinuerligt och låses med en grubs skruv för att låsa inställningen. Justeringsverktyg följer med vid leverans, så ändringar kan göras vid montering eller service.
Material och konstruktion
Huset är fräst i aluminium, vilket ger ett bra styrka-till-vikt-förhållande och hjälper med värmeavledning under längre belastning. Kolvstänger och inre komponenter är utförda med ytbehandling för slitstyrka; kolven har en diameter på 36 mm och stavdiametern är 12 mm, vilket är i överensstämmelse med dimensioner för kompakta, precisa gasdämpare. Fjädern är svartlackerad och har en yttre diameter på 46 mm samt en längd på 240 mm.
Tekniska specifikationer
- Typ: Gasdämpare
- Topp- och bottenmontering: Öga (inre diameter 10 mm)
- Total längd: 440 mm
- Kolvens diameter: 36 mm
- Stavens diameter: 12 mm
- Justeringar: Kontinuerlig fjäderförspänning (låses med grubs skruv) och återfjädring med ca 30 klick
- Fjädertyp och -mått: Svart fjäder, diameter 46 mm, längd 240 mm
- Fjäderrörelse (fjädringshårdhet): 25–35 + 25–70 (angivet av tillverkaren)
- Reservoar: Ingen extern reservoar
- Tillverkare: YSS
Kompatibilitet och montering
Fjäderbenet är utformat med öga-till-öga fästen med 10 mm inre öggmått i både topp och botten, vilket passar direkt i fjädring som är dimensionerad för 10 mm bultar. Den angivna längden på 440 mm bör matchas med den ursprungliga monteringsavståndet för korrekt geometri och fjädringsvandring. Eftersom fjäderns förspänning är kontinuerligt justerbar, kan den finjusteras till olika belastningar och körstilar inom den mekaniska räckvidden, men kontroll av frihöjd och bottenförbindelser rekommenderas efter förändring av förspänningen.
Praktiska överväganden för mekanikern
- Vid utbyte: kontrollera måtten (440 mm total längd och 10 mm ögghål) mot motorcykelns specifikationer.
- Justering: använd medföljande verktyg för fjäderförspänning och återfjädring; lås fjäderförspänningen med grubs skruv för att förhindra oavsiktlig förändring.
- Vid service: kontrollera stavens yta för repor och smörj tätningar enligt tillverkarens rekommendationer för att förlänga livslängden.
- Viktbelastning: välj lämplig förspänning före körning för att undvika för låg eller för hög körhöjd.
YSS och identifikation
YSS anges som tillverkaren både i tekniska data och på enheten. GTIN 8859518084772 och MPN 789.53.16 kan användas för kontroll av korrekt variant vid beställning eller lagerhantering.
Kontakta teknisk support eller konsultera monteringsanvisningen för specifik fordonskompatibilitet och eventuella rekommenderade momentvärden vid montering.
