Filtrera R 3/8

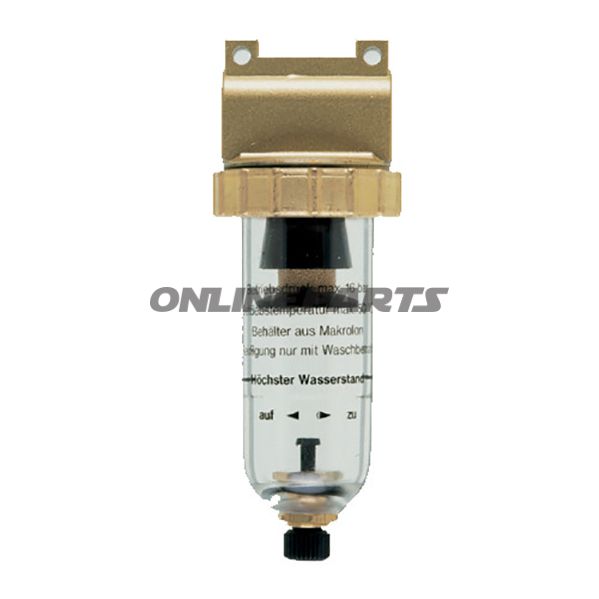

Tryckluftfilter R 3/8 (DN 6) för fraktionering av kondens och fasta föroreningar

Produktöversikt: Detta tryckluftfilter från EWO (GTIN: 4030875000016, MPN: 656.72.00) är utformat för att avlägsna kondensvatten, rörskala och rostpartiklar från tryckluftssystem. Filtren arbetar i två steg: cyklonisk separation av vätskefasen och mekanisk hindrande av fasta partiklar i ett sintringsfilter.

• Användning: Monteras i tryckluftinstallationer, särskilt vid arbetsstationer och mindre fördelningsledningar där DN 6 (nominalbredd) är lämplig. Anslutning är G 3/8.
• Dimensioner och utformning: Plåstället är gjutet i zink för mekanisk stabilitet, behållaren är utförd i polykarbonat (plast) för visuell inspektion av uppsamlat kondens. Angiven dimension Ø x H: 56 x 154 mm. Användbar behållarkapacitet: cirka 25 cm³.
• Filterkarakteristik: Filterfinsprutning omkring 50 µm, vilket avlägsnar grövre fasta föroreningar och bidrar till skydd av nedströms komponenter som ventiler och mått.

Driftsparametrar:

• Maximal drifttryck: 16 bar
• Driftstemperatur: 0 °C till 50 °C
• Flöde vid 6 bar: cirka 63 m³/h
• Nominalt tryck (huset): PN 25

Materialval och egenskaper:

• Zinkgjutet hus: ger god korrosionsbeständighet och dimensionell stabilitet i vanliga industriella miljöer.
• Polykarbonat behållare: genomskinlig för lätt visuell kontroll av vätskemängd; tål normal hantering, men bör skyddas mot kraftiga mekaniska påverkan och aggressiva kemikalier.
• Tätningsmedel och handutlopp: utformade för manuell tömning; reservdelar inkluderar plastbehållare med tillhörande tätning och handutlopp.

Funktionell beskrivning: Tryckluften leds in i filterhuset där cyklonisk verkan separerar största delen av kondensvattnet, som samlas i behållaren. Finare fasta partiklar fångas upp i sintringsfiltrret. Handutlopp gör det möjligt att tömma uppsamlad vätska utan att demontera filtret. Kombinationen av cyklonisk separation och mekanisk filtrering säkerställer minskat belastning på nedströms komponenter.

Kompatibilitet och installation: Beräknad för rörsystem med G 3/8-anslutning och DN 6 nominell genomströmning. Vid installation bör korrekt fri yta för avlopp och tillgång till visuell inspektion säkerställas. Vid högre belastning eller finare filtreringskrav kan en före- eller eftermonterad enhet (t.ex. fint Element eller vattenseparator med automatisk avlopp) övervägas, men detta filter är dimensionerat för vanliga driftsförhållanden som angivits.

Säkerhet och underhåll: Följs maximala driftstryck- och temperaturgränser. Inspektera plastbehållaren regelbundet för sprickor eller missfärgning; byt behållare och tätning vid tecken på åldring. Rengör eller byt sintringsfiltrret efter tillverkarens rekommendationer och vid behov beroende på luftkvalitet.

Identifikation: Produkten marknadsförs av EWO och kan identifieras via GTIN 4030875000016 samt tillverkarens artikelnummer MPN 656.72.00.

Reservdelar: Tillgängliga reservdelar inkluderar plastbehållare med tätning och handutlopp. Vid beställning av reservdelar eller serviceangivelser rekommenderas det att referera till GTIN och MPN för att säkerställa korrekt match.
