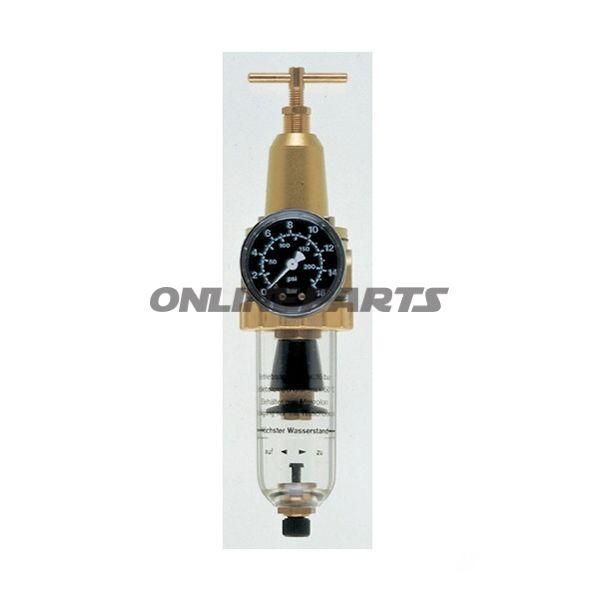

Filterdruckminderer 3/8

Filtertrycksregulator 3/8 för tryckluftssystem (DN6)

Produktöversikt: Detta är en kombinerad filter- och tryckregulator avsedd för tryckluftsystem med G3/8-anslutning och nominell diameter DN6. Enheten filtrerar kondensat och sänker trycket till önskat arbetsområde, samtidigt som den erbjuder manuell kondensatavluftning.

• Märke: EWO (GTIN: 4030875000153)
• Tillverkarens artikelnummer (MPN): 656.73.09

Funktion: Filtertrycksregulatorn kombinerar två funktioner i ett hus: ett fint filterelement av sintrad brons, som håller tillbaka fasta partiklar och hjälper till att hålla downstream-komponenter rena, och en tryckregulator som sänker ingångstrycket till ett stabilt, justerbart utgångstryck. Kondensat avlägsnas manuellt via handmanövrerad avluftning, vilket gör det möjligt att tömma behållaren utan avbrott i systemet.

Material och konstruktion:

• Filterelement: Sintrad brons, 50 mm — tåligt mot partikulärt slitage och lämpligt för finfiltrering i pneumatiska kretsar.
• Hus: Tryckgjutet zink — ger god mekanisk styrka och dimensionell stabilitet i vanliga industriella miljöer.
• Behållare: Kan levereras i polykarbonat (plast) eller metall — plast är genomskinligt, vilket underlättar visuell kontroll av kondensatnivå; metallutförande ökar driftstemperaturområde och tryckbeständighet.
• Tätningar och avluftning: Levereras med packning och manuell avluftning, utformade för enkel service och underhåll.

Tekniska data och driftsgränser:

• Anslutning: G3/8 (3/8")
• Reglerområde: 0,5–10 bar (justerbart)
• Max. driftstryck (plastbehållare): 16 bar
• Max. driftstryck (metallbehållare): 25 bar
• Driftstemperatur, plastbehållare: 0 °C till 50 °C
• Driftstemperatur, metallbehållare: 0 °C till 90 °C
• Flöde vid 6 bar driftstryck: 55 m3/h
• Dimension (Ø x H): 56 x 230 mm
• Nominell diameter: DN6
• Försörjningstrycksberoende: < 3 % (anger regulatorns stabilitet vid varierande ingångstryck)
• Effektiv behållarvolym: cirka 25 cm³

Kompatibilitet och användning: Enheten passar för pneumatiska system där utrymmet är begränsat och där finfiltrering samt precis tryckreduktion krävs. Den är lämplig för verkstadskompressorer, automationsutrustning och industriella maskiner med G3/8-anslutning och behov av reglering inom angivet tryckområde. Valet mellan plast- eller metallbehållare avgörs av driftstemperatur, miljöpåverkan och krav på mekanisk motståndskraft.

Underhåll och reservdelar: Filterpatronen av sintrad brons kan rengöras eller bytas vid behov. Leverans inkluderar plastbehållare med packning och manuell avluftning som utbytbar del; alternativ med metallbehållare finns för högre temperatur- och tryckkrav. Montera manometer före- och efter enheten vid behov för att kunna övervaka respektive ingångs- och utgångstryck.

Anmärkningar vid installation: Monteras i tryckluftledningen i korrekt flödesriktning. Säkerställ åtkomst till den handmanövrerade avluftningen vid placering. Följ max driftstemperatur och tryck för vald behållartyp (plast eller metall) för att säkerställa lång livslängd och säker drift.
