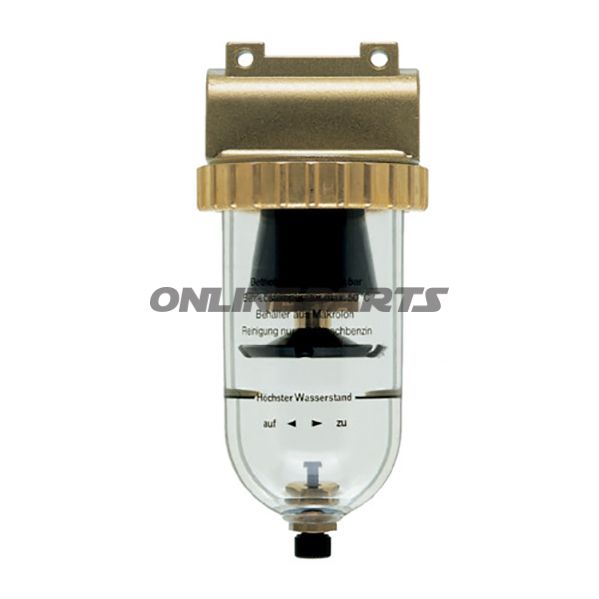

Filter R 1/2

Tryckluftfilter R 1/2" (DN 15) för avlägsnande av kondens och fasta föroreningar

Produkt: Tryckluftfilter R 1/2" (DN 15) från EWO. MPN: 656.72.18. GTIN: 4030875000023.

Detta tryckluftfilter är konstruerat för att avlägsna kondensvatten, skala och rostpartiklar från arbetsluften i pneumatiska system. Rensningen sker i två steg: först en cyclonavskiljning där kondensvatten kondenseras och skiljs från luftströmmen, och därefter genom ett sintrerat (sintrerade) filterelement som fångar fasta partikelföroreningar.

• Användning: Montering i tryckluftledningar med G 1/2" anslutning (DN 15) för att skydda verktyg, ventiler och aktorer mot vatten och partiklar.
• Driftsvillkor: Maximalt drifttryck 16 bar. Rekommenderad driftstemperaturområde 0 °C till 50 °C.
• Prestanda: Flöde vid 6 bar: ca. 280 m³/h. Effektiv skålvolym (användbar behållarvolym): 80 cm³. Filtergrad: 50 µm.
• Dimensioner: Ø x H = 87 x 196 mm. Nominal storlek: DN 15. Husets nominella tryck: PN 25.

Materialer och konstruktion

Huset är tillverkat i tryckgjutet zink, vilket ger god dimensionell stabilitet och korrosionsbeständighet under de normala driftsvillkoren för komprimerad luft. Skålen är i polykarbonat (plast) för att ge visuell inspektion av ackumulerad kondens och partiklar; det medföljer försegling mellan skål och hus. Filterelementet är ett sintrerat material valt för sin förmåga att tillåta återhållning av fasta partiklar utan att ändra form vid normala driftstemperaturer. Tömning sker via ett manuellt dränerings- / avlopp integrerat i skålen.

Underhåll och reservdelar

• Regelbunden visuell kontroll av polykarbonatskålen rekommenderas för att bedöma ackumulering av kondens och partiklar.
• Skålen levereras som utbytesdel tillsammans med tätning och manuellt dränering; dessa komponenter bör kontrolleras och bytas vid repor, sprickor eller skadade tätningar för att undvika läckage eller nedsatt funktion.

Tekniska fördelar i praktiken

• Tvåstegs rengöring (cyklon + sintrerat element) säkerställer separation av både vätska och fasta partiklar, vilket reducerar slitage och felaktig funktion i downstream-utrustning.
• Polykarbonatbehållaren ger snabb visuell inspektion utan demontering, medan zinkgjutet hus ökar mekanisk robusthet.
• Kompatibel med standard G 1/2" anslutningar och vanliga pneumatiska installationspraxis.

Kompatibilitet och montering

Filteret är avsett för inline montering i tryckluftssystem med anslutning G 1/2" (DN 15). Säkerställ korrekt riktning på luftflödet vid montering och överväg placering uppströms från känsliga komponenter såsom regulatorer och smörjdon för effektivt skydd.

Brandinformation: EWO levererar detta filter som en del av deras trykluftsortiment; produktbenämningen och identifikatorer (MPN 656.72.18, GTIN 4030875000023) kan användas vid beställning av reservdelar eller vid dokumentation i anläggningspapper.

Kontakta teknisk service eller gå igenom anläggningsspecifikationer vid osäkerhet om kompatibilitet eller krav på flöde och tryck i din applikation.
