Fender släpvagn stål H305 B180 S640

Skärmkåpa till släp i stål — enkelaxlad, H305 B180 S640

Denna skärm (MPN: 338.54.32, GTIN: H 1810/40F) är en enkelaxlad kotflügel tillverkad i stålplåt med profil 40, utvecklad för släp där robusthet och lång livslängd är viktigt. Beskrivningen här riktar sig till mekaniker och motorcykelägare som ska välja lämpliga skärmar för montering eller utbyte.

• Funktion: Skärmarnas primära funktion är att skydda axel, hjul och upphängning mot vägdamm, stenar och stänk från vägen samt att hindra skrovlighet på släpets karosseri och eventuellt påhäng. Den omgivande ytterperlen (umlaufender Außenwulst) förstärker kanten och minskar risken för deformation vid stöt.

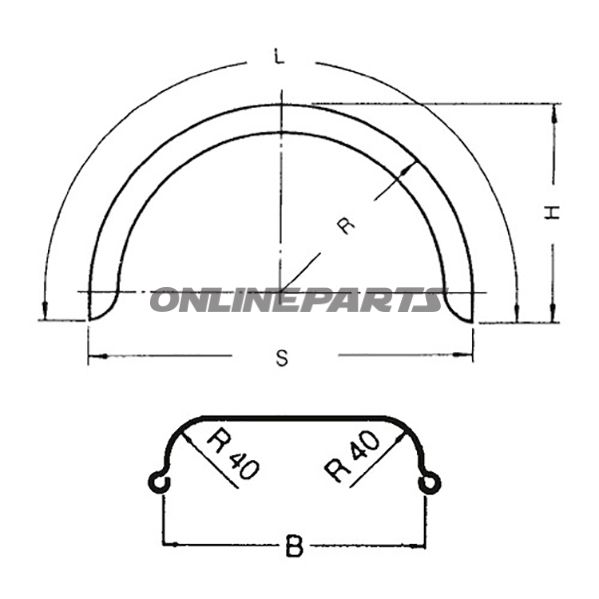

• Design och dimensioner:
  • Höjd (H): 305 mm
  • Bredd (B): 180 mm
  • Radius: 320 mm
  • Längd: 980 mm
  • Spännvidd / vinge (S): 640 mm
• Material och ytbehandling: Tillverkad av rullglatt stålplåt. Skärmen är varmförzinkad med en zinkbeläggning motsvarande ca. 1 mm / 275 g/m² enligt DIN 17162, vilket ger korrosionsskydd som lämpar sig för vägutsättning och vanlig användning på släp. Den galvaniserade ytan minskar underhållsbehovet jämfört med obehandlat stål, samtidigt som den behåller formstabiliteten vid belastning.
• Styrka och hållbarhet: Profil 40 och den perifera ytterperlen ökar plattans styvhet, vilket minskar vibration och säkerställer en mer stabil passform över tid. Valet av stålplåt innebär också bättre slagstyrka än tunnare, mjukare material.
• Montering: Skärmen är avsedd för enkel montering på släp med enkelaxelkonfiguration. Det är viktigt att kontrollera bult- och beslagplaceringar samt böjningar mot chassi innan montering, då skärmens dimensioner (särskilt längd och spännvidd) måste passa till den konkreta släpplattformen. Ingen universalsats medföljer; fabriksmåtten (angivna ovan) används som referens vid anpassning eller tillverkning av monteringsfästen.
• Kompatibilitet: Lämlig för standard enkelaxel-släp som matchar de angivna måtten. Eftersom monteringsmetoder kan variera mellan tillverkare rekommenderas att jämföra de tekniska måtten med befintlig upphängning och hjulkassar innan köp.
• Kvalitetsmärkning: Produkten är identifierad med MPN 338.54.32 och GTIN H 1810/40F för entydig igenkännande vid beställning och reservdelshantering.

Anmärkningar till användning och underhåll: Galvaniseringen ger gott korrosionsskydd, men lokal skada på ytan bör efterbehandlas för att förhindra punktkorrosion. Vid böjning eller utskärning av kanter rekommenderas rostskydd mot de utskurna ytorna. Kontrollera regelbundet fästen och vid behov åtdrag för att undvika lösa delar under färd.

Om du behöver hjälp med att verifiera passform eller önskar information om lämpliga beslag och anpassningsmöjligheter kan tekniska ritningar eller mått av befintliga upphängningar skickas till ansvarig verkstadsperson för bedömning.
