Female Swivel Fitting Variotyp620 Igl M10 X 1.00 Anthrazit

Inre gänga, rörlig Vario TYP620 IGL M10 x 1,25 — grafitgrå

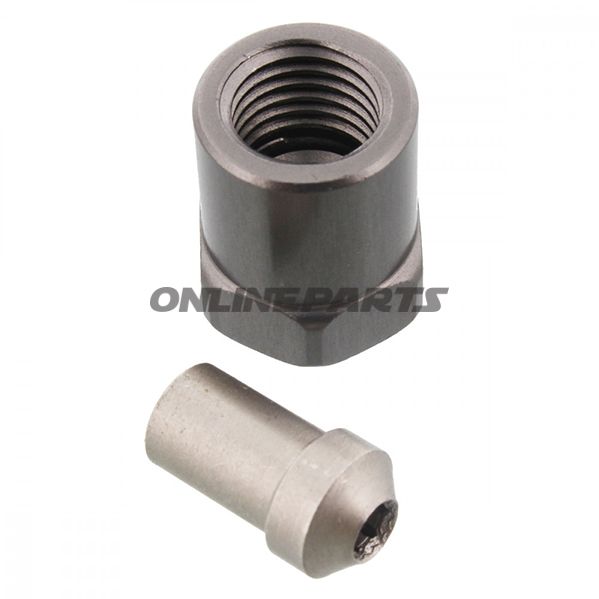

Produktöversikt: Detta är en rörlig inre gängadapter (Vario TYP620) med metriska gängmått M10 x 1,25 i grafitgrå färg. Produkten levereras av varumärket JMP och identifieras med tillverkningsnummer (MPN) 757.03.63 och GTIN 4043981237924.

Funktion och användning:

• Gängkomponenten är utformad för installation i hus, tätningslock eller fittings där en rörlig inre gänga krävs för att möjliggöra korrekt justering, vinkelkompensation eller för att förebygga spänningar i anslutna komponenter.
• Den rörliga funktionen gör det möjligt att absorbera mindre förskjutningar mellan anslutningsytor utan att överföra betydande krafter till det fasta hålet eller monteringspunkten.
• Tätningstappen är konvex, vilket innebär att tätningen är formad för att möta en konvex motsvarande yta—relevant vid sammankopplingar där konisk kontakt används för att säkerställa tätning.

Material och ytbehandling

• Beskrivningen anger grafitgrå färg; komponenten är vanligtvis ytförzinkad eller belagd för korrosionsskydd och estetik. Grafitgrå anger en mörkgrå finish som ofta används på motorcykeldelar för att minska reflection och matcha övriga delar.
• Själva gängans funktionalitet förutsätter precision i tillverkning och tillräcklig mekanisk styrka i materialet; JMPs Vario-komponenter tillverkas normalt i material och beläggningar lämpliga för fordonsbruk, med fokus på slitstyrka och motstånd mot väder och vibrationer.

Teknisk data (nyckelpunkter)

• Gängstorlek: M10 x 1,25 (metrisk fint gäng)
• Inre gänga: rörlig (möjliggör vinkelkompensation och minskar mekanisk vrid)
• Tätningstap: konvex (passar till konvex motsatt yta)
• Färg/finish: grafitgrå
• Varumärke: JMP — MPN: 757.03.63 — GTIN: 4043981237924

Kompatibilitet och användningsområden

• Används vanligtvis i motorcyklar och tillbehör där kompensation för toleranser eller rörelse mellan samlingsdelarna är nödvändig (t.ex. speglar, fästen, adaptrar eller fittings med roterande/justerbara kopplingar).
• Gängtypen M10 x 1,25 måste matchas med motsvarande metriska, fina inväntningsgängor för korrekt montering och för att säkerställa tätning vid konisk kontakt.

Monterings- och underhållsanvisningar

• Säkerställ att motgängans dimension och konusform är kompatibel före montering; en felaktig konus kan kompromissa tätning eller leda till obalans.
• Vid montering rekommenderas korrekt moment och eventuellt användning av gänglåsmedel enligt tillverkarens anvisningar för att undvika lossningsproblem vid vibrationer.
• Inspektion för korrosion och skada på tätflader bör ingå i regelbundet underhåll, särskilt i utomhus- och maritima miljöer.

Ytterligare information: Om du behöver detaljerade materialstrukturer eller toleransspecifikationer för montageberäkningar, ange vänligen det exakta användningsområde eller kontakta för teknisk dokumentation. GTIN 4043981237924 och MPN 757.03.63 kan användas vid förfrågningar till JMP för ritningar eller specifikationer.
