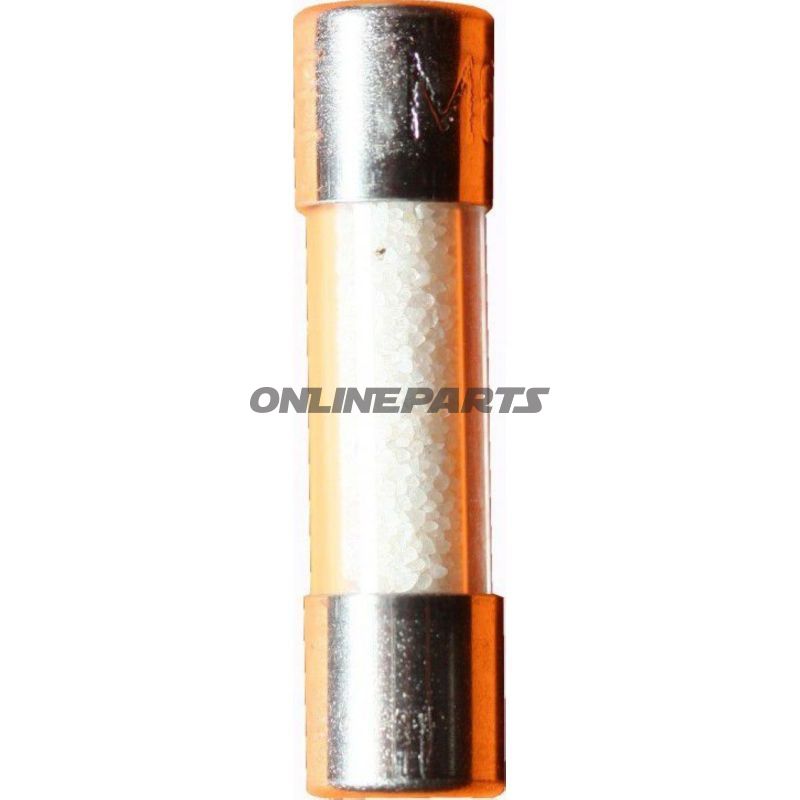

Feinskydd 16A M-TR. MELLANBÄRARE 5X20

Finsäkring 16 A, glaslegeme 5 x 20 mm med midtbærer

Produktoversikt: Denna finsäkring (GTIN: 3353223, MPN: 650.27.51) är en miniature glaslegeme-säkring med nominell märkström på 16 ampere och mått 20 x 5 mm. Den levereras med en central stöd/midtbærer, vilket gör den lämplig för socklar och hållare designade för 5 x 20 mm finsäkringar.

Funktion och användning:

• Säkringens primära funktion är att skydda elektriska kretsar från överström genom att bryta strömmen när den interna fintråden smälter vid överbelastning.
• Typisk användning är i elektroniska moduler, kontrollboxar och mindre elektriska installationer på fordon och maskiner där 250 V driftsspänning används.
• Midtbæreren ger stabil mekanisk stöd i socklar, reducerar vibrationströtthet och säkerställer pålitlig kontakt i applikationer med rörelse eller ljud.

Material och uppbyggnad:

• Legeme: Glas. Glasgenomföringen gör det möjligt att visuellt inspektera säkringstråden för brott och ökar motståndskraften mot värmeavledning jämfört med vissa plastlegemer.
• Inre ledare: Fintråd designad för att smälta vid överström. Beskrivningen anger en genomsnittlig tidsfördröjd respons (average time delay), vilket innebär att säkringen tål kortvariga strömtoppar bättre än omedelbart reagerande säkringar.
• Kontaktändar: Typiskt metallbelagda ändstycken för montering i standard 5 x 20 mm socklar. Midtbæreren håller säkringen centrerad och säkerställer korrekt kontaktyta.

Tekniska data (utvalda):

• Typ: Fintrådsäkring, glaslegeme
• Dimensioner: 20 x 5 mm
• Märkström: 16 A
• Märkspänning: 250 V
• Utlösningsegenskap: Genomsnittlig tidsfördröjning (average time delay)
• Automatisk återställning: Nej

Kompatibilitet och användningsparametrar:

• Passar i standard 5 x 20 mm säkringshållare och -socklar med midtbærer eller centerkontakt.
• Lämplig för kretsar där en tidsfördröjd karaktäristik är önskvärd för att tolerera startströmmar eller kortvariga transienter (t.ex. motorkretsar eller elektroniska försörjningar).
• Kontrollera hållbarhet och temperaturklassificering i den konkreta installationsmiljön; glaslegemet tål normalt måttliga temperaturer, men extrema temperaturer och kraftig mekanisk belastning bör undvikas.

Hantering och montering:

• Vid montering ska säkringen sitta fast i sockeln och vara centrerad på midtbæreren för korrekt kontakt.
• Undvik att använda säkringar med synliga sprickor i glaslegemet; glas ger visuell inspektion men kan spricka vid mekanisk påverkan.
• Byt alltid till samma typ (dimension, märkström och utlösningsegenskap) för att behålla skyddseffekten i kretsen.

Identifiering: Produkten är registrerad under MPN 650.27.51 och GTIN 3353223. Det finns inget handelsvarumärke angivet i produktdata; därför bör installationsdokumentation och reservdelslistor referera till dessa koder vid beställning eller byte.

Obs: Uppgifterna omfattar grundläggande elektriska karakteristika och materialval baserat på uppgifterna. För kritiska eller certifierade användningar ska tillverkarens fullständiga datablad eller typgodkännande konsulteras vad gäller temperaturklassificering, exakt tidsampere-kurva (I²t) och eventuella godkännanden.
