ERMETO-SKRUVNING W 22 mm

ERMETO-förbindelse W 22 mm — vinkelförbindelse för hydraulikrör

Produktöversikt: ERMETO-förbindelse i vinkeldesign för hydraulik- och trycklufts- system. Förbindelsen är utförd enligt standard DIN 2353 och är avsedd för rör med yttre diameter på 22 mm. Produkten levereras av Riegler och registreras under fabrikantnummer (MPN) 650.13.16 och GTIN 4047322168328.

Funktion och användning: Denna vinkelförbindelse (böj) kopplar samman två rörändar i ett 90°-layout och används vanligtvis i hydraulikinstallationer där rördragningen kräver en ändrad bana utan att använda böjda rör. Förbindelsen säkerställer mekanisk tät samling vid pressning/montering i enlighet med DIN 2353-principerna och är lämplig för applikationer med maximal driftstryck upp till 160 bar.

• Typ: ERMETO vinkelförbindelse (böj) enligt DIN 2353
• Rördiameter: 22 mm yttre diameter
• Tryckklass: Upp till 160 bar
• Material: Förzinkat stål (stål, elektromagnetiskt ytsbehandlat för korrosionsskydd)

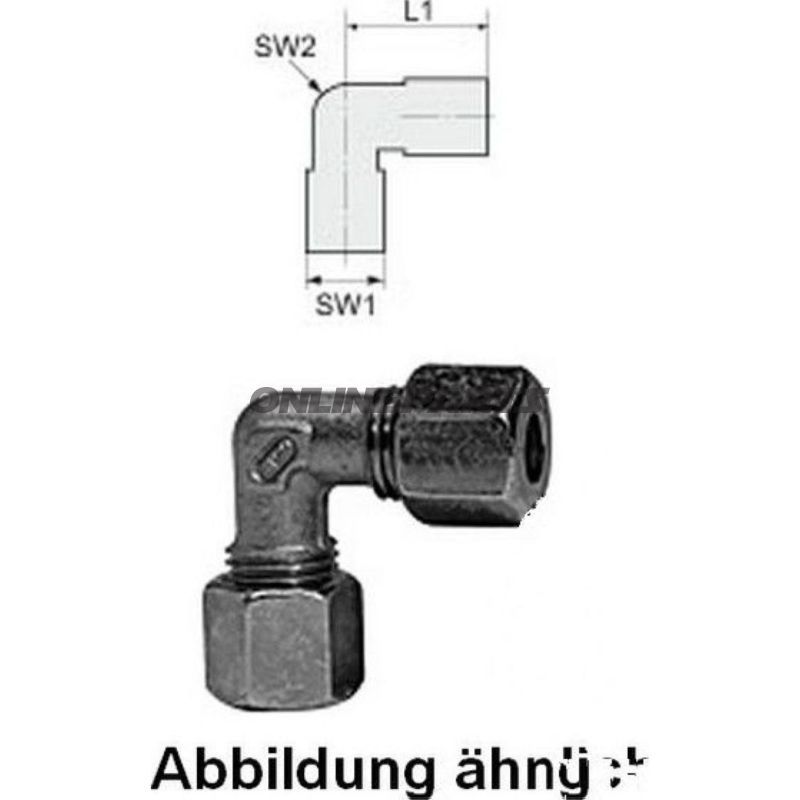

• Dimensioner: Längd 1 = 44,0 mm*; SW1 = 36 mm*; SW2 = 27 mm* (*se teknisk teckning/bild för målpunkter)
• Tillverkare / MPN: Riegler, MPN 650.13.16
• GTIN: 4047322168328

Materialval och egenskaper: Förbindelsen är tillverkad i stål med galvaniserad yta. Stål säkrar den nödvändiga styrkan och motståndet mot mekaniska belastningar i hydrauliska system, medan galvanisering reducerar risken för korrosion i miljöer med begränsad fukt eller kontrollerad exponering. Ytan ändrar inte de mekaniska toleranserna avsevärt, men det rekommenderas att kontrollera lämpligt moment och tätning vid montering i enlighet med DIN 2353-anvisningar.

Kompatibilitet och montering: Produkten är avsedd för rör med 22 mm yttre diameter och monteras enligt DIN 2353-metod med tillhörande fästen och rörändar. SW1 och SW2 anger nyckelstorlekar för montering; längdmåttet anger grunddimensionen för anslutningsgeometrin. Se till att använda korrekta nycklar och följ tillverkarens monteringsriktlinjer för att uppnå korrekt sammanfogning och driftstryckklass. Vid upprepade demonteringar rekommenderas kontroll av tätningar och tätytor för att undvika läckor.

Säkerhet och drift: Driftstrycket anges till 160 bar — användning över detta kan kompromissa täthet och säkerhet. Kontrollera kompatibilitet med systemets media (hydraulolja, tryckluft etc.) och arbetsvillkor (temperatur, vibration). Följa gällande montage- och provningsprocedurer för hydrauliska installationer.

Obs: Dimensionerna SW1, SW2 och Längd 1 markerade med * hänvisar till målpunkter i produktens tekniska teckning eller bild; fås genom att konsultera leverantörens tekniska dokumentation vid behov.
