ERMETO-SKRUVNING W 18 mm

ERMETO-förbindelse W 18 mm — vinkelkoppling till hydraulikrör

Denna ERMETO-förbindelse (vinkel/ulent) från Riegler är utförd enligt standard DIN 2353 och är avsedd för sammanfogning av hydraulikrör med 18 mm yttre diameter. Produkten är märkt med GTIN 4047322168311 och tillverkarens artikelnummer (MPN) 650.13.08.

Funktion

• Vinkelkopplingen används för att ansluta och ändra riktning på ett hydraulikrör i ett system där ett kompakt ingrepp vid hörn eller trånga installationer krävs.
• Designad för direkt sammankoppling enligt DIN 2353, vilket säkerställer enhetliga anslutningsmetoder och tätningar i hydrauliska kretsar.
• Tåler driftstryck upp till 315 bar under korrekta montage- och användningsförhållanden.

Material och ytbehandling

• Tillverkad av stål med galvaniserad yta. Galvaniseringen ger korrosionsskydd samtidigt som den bevarar den nödvändiga mekaniska styrkan för hydrauliska applikationer.
• Stålmaterialet är lämpligt för hydraulikmiljöer där mekaniskt motstånd och tätning är avgörande. Ytbehandlingen minskar risken för överfladekorrosion under normala driftsförhållanden.

Dimensioner och nyckeltal

• Rörens yttre diameter: 18 mm (passar till rör specificerade till 18 mm OD).
• Godkänt tryck: 315 bar.

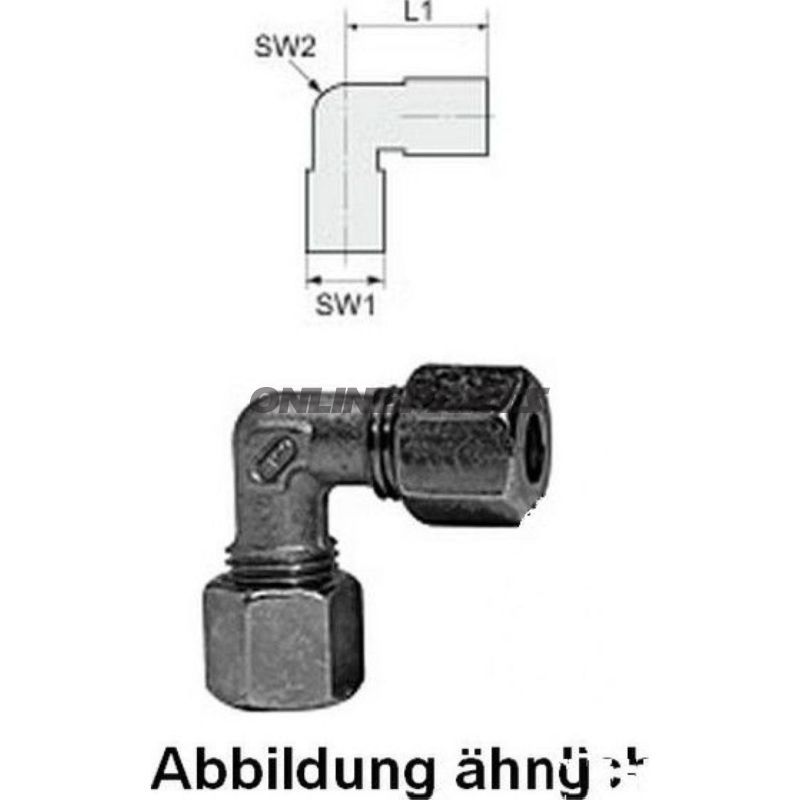

• Längd 1: 40,0 mm (se bild för referens till mätpunkt).
• Nøglevidde (SW 1): 32 mm.
• Nøglevidde (SW 2): 24 mm.

Praktiska montageanmärkningar

• Följ DIN 2353-anvisningarna för korrekt sammanfogning: rengör rörändar, kontrollera konus/klemkegla och åtdragande moment enligt tillverkarens eller standardens specifikation.
• Säkerställ användning av lämpliga verktyg för SW 1 (32 mm) och SW 2 (24 mm för att undvika deformation av ytorna.
• Kontrollera systemets maximala arbetstemperatur och kompatibilitet med den använda hydrauloljan; galvaniserat stål tål vanligt mineral- och syntetiska hydrauloljor, men vid aggressiva medier bör materialval omvärderas.

Kompatibilitet

• Överensstämmer med rör och fittings som är konstruerade enligt samma DIN 2353-koncept och dimensioner för 18 mm yttre diameter.
• Lämplig för reparation, underhåll och nya installationer i hydrauliska system där en vinkelkoppling behövs på grund av platsbegränsningar eller omledning.

Identifikation

• Varumärke: Riegler — artikeln är katalogiserad under tillverkarens nummer 650.13.08.
• GTIN: 4047322168311 — användbar vid inköp, lagersystem och skanningsbaserad identifiering.

Slutsats

ERMETO-förbindelsen W 18 mm (Riegler, MPN 650.13.08, GTIN 4047322168311) är en galvaniserad stålvinkelkoppling enligt DIN 2353, designad för 18 mm hydraulikrör och driftstryck upp till 315 bar. Den är avsedd för professionella montageförhållanden och kräver korrekt montering för att säkerställa täthet och lång livslängd.
