ERMETO-SKRUVNING W 15 mm

Ermeto-vinkelkoppling W, 15 mm rör – skruvförbindelse med koniskt externt gäng

Produkt: Ermeto-anslutning W för hydraulik- eller trycklufts-system med 15 mm rörmantel. Varumärket Riegler anges tillsammans med tillverkarens artikelnummer (MPN) 650.13.32 och GTIN 4047322166454, så monterings- och reservdelssökning kan verifieras direkt mot leverantörens data.

Funktion och användning

Denna vinkelmonterade Ermeto-anslutning (W) är konstruerad för att ansluta ett 15 mm rör till en port eller komponent med en koniskt externt gängad R 1/2" anslutning enligt ISO 7-1. Konstruktionen är inriktad på installationssituationer där rördragningen kräver en 90° vinkel vid inskruvningspunkten. Förbindelsen överför tryck och medier i slutna system och används vanligtvis inom hydraulik, pneumatik och andra industriella tryckledningar.

Material och korrosionsskydd

• Material: Galvaniserat stål – valt för mekanisk styrka och grundläggande korrosionsskydd.
• Galvaniseringen ger ett zinkskikt som skyddar mot yttre rostbildning under normala industriella förhållanden. Vid aggressiva miljöer eller frekvent kemisk exponering bör komponentens livslängd bedömas och eventuellt alternativa material övervägas.

Tekniska egenskaper

• Rör yttre diameter: 15 mm
• Gänga: R 1/2" (koniskt externt gäng enligt ISO 7-1)
• Tillåtet arbetstryck: upp till 315 bar (ange av tillverkaren)

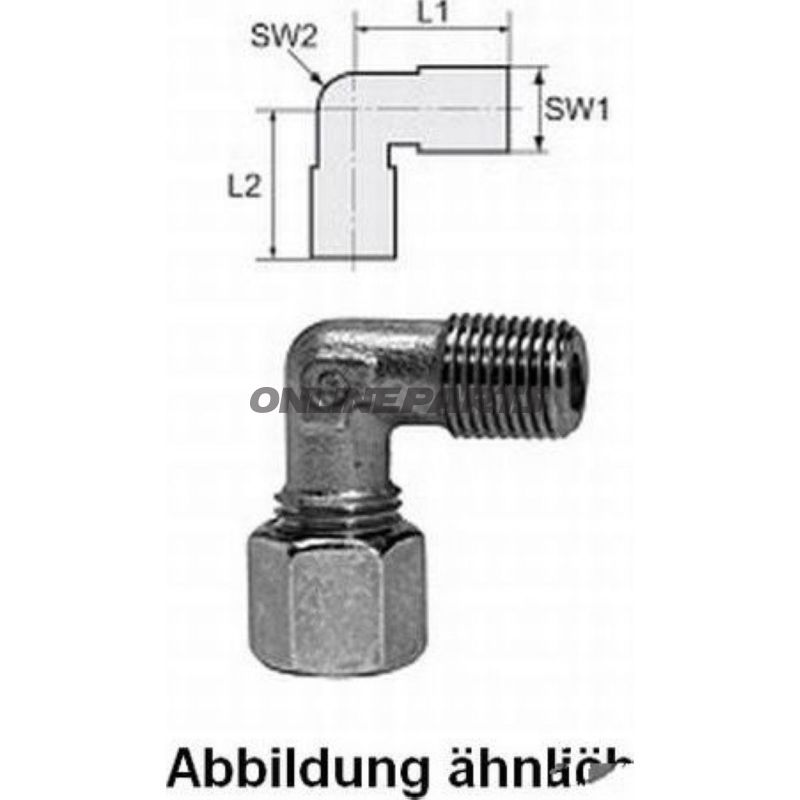

• Längd 1: 36,0 mm* — mått från ingångssidan (se teknisk ritning)
• Längd 2: 34,0 mm* — mått längs vinkelarmen (se teknisk ritning)
• Skruvnyckelvidd SW1: 27 mm* och SW2: 19 mm* (ange för fastspänning)
• *Dimensionell referens: se produktbild/ritning för exakt placering av mätpunkter.

Praktisk installation och betjäning

Vid montering ska gängytor rengöras från spån och främmande föremål. Använd lämpligt moment vid åtdragning i enlighet med tillverkarens anvisningar eller gällande installationsstandarder för att undvika överdragning som kan deformera koniska gängor och kompromissa tätningen. För system med högre krav på korrosionsmotstånd eller livsmedelsrelaterade användningar bör kommunikation med Riegler (MPN 650.13.32) eller teknisk datablad klargöra lämplig ytbehandling.

Kompatibilitet och användningsområden

• Passar rör med 15 mm yttre diameter och anslutning på komponenter med R 1/2" inre gäng enligt ISO 7-1.
• Användningsområden: hydraulik, pneumatik, smörjeförsörjning, industriella tryckledningar och generella tekniska installationer där en 90° skruvförbindelse är nödvändig.

Identifikation

Produkten distribueras under märket Riegler och identifieras exakt med MPN 650.13.32. För lagerhantering eller reservdelbeställning kan GTIN 4047322166454 användas för entydig registrering.

Observera: Dimensionerna markerade med * refererar till detaljer placeringar på tillverkarens tekniska ritning/bild. Kontrollera ritning för exakt anpassning i befintliga system.
