ERMETO-SKRUVNING T 15 mm

ERMETO F-koppling 15 mm till hydraulisk rör

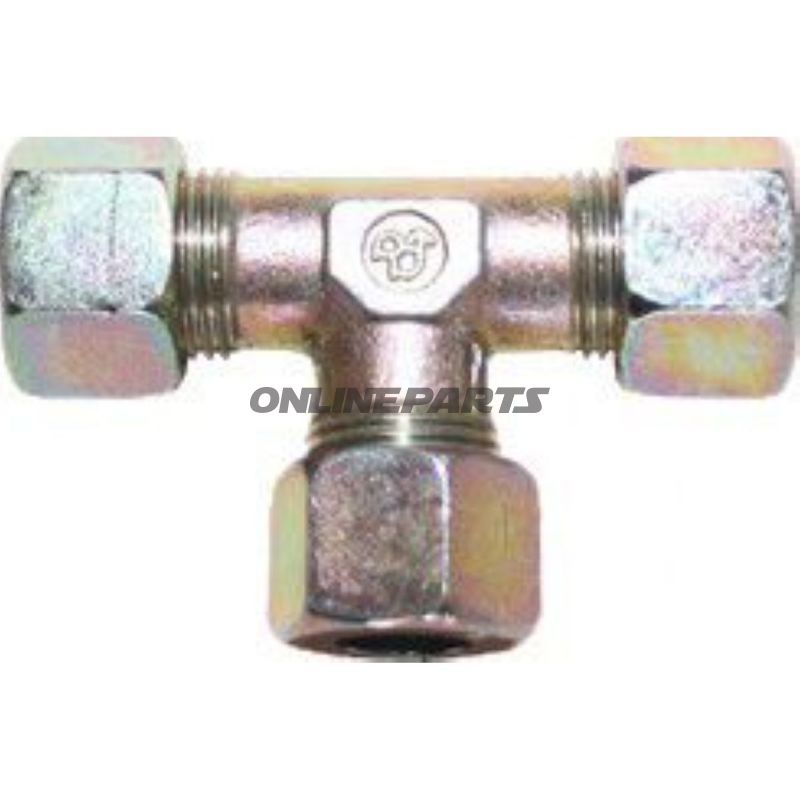

Produkt: ERMETO-koppling, T-typ med skärringsring, avsedd för rörs yttre diameter 15 mm.

Denna T-koppling från Riegler (MPN: 650.14.07, GTIN: 4047322166706) är konstruerad för hydrauliska system och monteras på rör med OD 15 mm. Kopplingens funktion är att sammanfoga tre rörändar i en T-konfiguration, där två linjer möts i ett vinkelrätt förgrening. Konstruktionen med skärringsring säkerställer mekanisk fasthållning och tätning vid sammanfogning av metallrör utan svetsning.

• Material och yta: Tillverkad i galvaniserat stål. Galvaniseringen ger korrosionsskydd i omgivningar där det inte ställs krav på syrabeständigt eller specialbelagt material.
• Dimensonsangivelse: Designad för rör med yttre diameter (OD) 15 mm. Ange length (en gren) är 40 mm.
• Arbetstryck: Dimensionsmässigt bedömt för tryck upp till ca. 315 bar under givna användningsförhållanden. Det slutgiltiga arbetstrycket beror på korrekt montering, rörrörsystemets godstjocklek och medietyp.
• Montering: Skärringsringar skär igenom rörväggen för att skapa mekaniskt grepp och tätning. Montering kräver korrekt kapning av rörändar i vinkel, avflisning och åtdragning med moment enligt tillverkarens anvisningar för att undvika läckage eller skada på gängor.

Tekniska fördelar och egenskaper

• Robust metallutförande lämplig för hydrauliska applikationer där galvaniskt skydd räcker.
• Skärringsringsprincipen ger en repeterbar och mekanisk fast samling, lämplig för system där demontering och återmontering kan förekomma.
• Standardiserad dimensionering (15 mm OD) gör delen kompatibel med vanliga hydraulrör och fittings i industriella och mobila maskinapplikationer.

Kompatibilitet och användningsområden
Lämplig för hydraulik- och tryckluftsystem i jordbruksmaskiner, entreprenadutrustning, industrimaskiner och liknande, där material- och tryckkrav motsvarar stål med galvanisering. Ej avsedd för aggressiva kemikalier eller miljöer där syrebeständighet krävs utan ytterligare korrosionsskydd.

Observationer angående säkerhet och installation

• Kontrollera rörets godstjocklek och kompatibilitet före montering.
• Följ rekommenderat åtdragningsmoment och använd lämplig tätningsteknik om tillämpligt.
• Efter montering bör systemet trycktestas enligt gällande standarder och praxis.

Produkten levereras av Riegler och identifieras med MPN 650.14.07 och GTIN 4047322166706. Kontakt med Riegler för teknisk dokumentation för specifika monteringsmoment, materialdatablad och eventuella certifieringar för din applikation.
