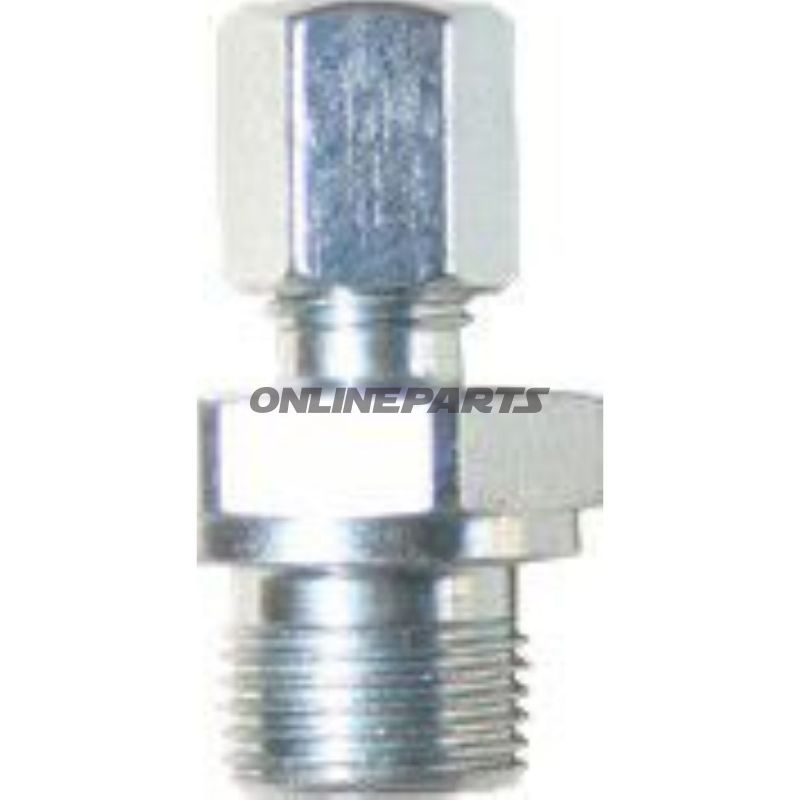

ERMETO-skruvkoppling gul 18 PLR

ERMETO-anslutning, externt gänga R 1/2, för rör Ø18 mm (gul)

Produktbeskrivning: Denna ERMETO-anslutning (Riegler, MPN 650.12.33, GTIN 4047322168052) är en rak koniskt externt gängad honfäste enligt ISO 7/1 (R 1/2). Anslutningen är avsedd för montering på rör med yttre diameter 18 mm och är märkt gul för enkel identifiering i installationer.

• Funktion: Förbinder ett rör med en komponent eller ett gängändande element via en konisk externt gängad del. Den koniska ISO 7/1-profilen säkerställer tätning genom samtidigt pressning av gängytorna vid korrekt montering.
• Trykområde: Dimensionerad för arbetstryck upp till ca 315 bar, beroende på installationsförhållanden, rörtyp och korrekt åtdragning av gängan.
• Geometri och mått: Rör-extern diameter (OD) 18 mm; total längd i den långa riktningen 46 mm och kort längd 14 mm (se nedan för monteringsaspekter).
• Material och yta: Tillverkad av galvaniserat stål. Galvaniseringen ger korrosionsskydd som är vanligt i hydrauliska och industriella tillämpningar, men ytskyddet bör bedömas utifrån miljön (korroderande miljö kan kräva ytterligare skydd eller annat materialval).

Tekniska egenskaper och monteringsråd:

• ISO 7/1 (konisk) betyder att tätningen främst uppnås vid gängytorna — använd lämplig tätmetod (t.ex. PTFE-band eller gängtätning) och korrekt moment/rotation i enlighet med tillverkarens instruktioner och rörmaterialets specifikationer.
• Kontrollera att rörändarna är rena, avfasade och utan skador för att säkerställa korrekt sammanfogning och förhindra läckage.
• Vid montage i högtryckssystem ska komponenternas tryckklassificering, sammansättning och momentnivå följas; 315 bar är ett vägledande maximaltryck under standardförhållanden.
• Vid upprepad demontering kan galvaniserad yta påverkas; bedöm om återmontering ska kompletteras med ny tätmassa.

Kompatibilitet och användningsområden: Lämligt för hydrauliska kretsar, tryckluftssystem och industriella anläggningar där rör med yttre diameter 18 mm och R 1/2-gäng används. Passar vanligtvis i installationer som använder standard ERMETO-stilar och koniska ISO 7/1-gängor.

Säkerhet och underhåll:Inspektera kontinuerligt för korrosion och läckage efter installation. Byt ut vid synliga tecken på slitage eller skada. Följ anläggningens säkerhetsföreskrifter vid arbete under tryck; systemet ska vara avlastat före demontering.

Identifikation: Produkten märks av tillverkaren Riegler, MPN 650.12.33, och kan identifieras via GTIN 4047322168052 vid inköp och lagerhantering.

Anmärkning: Information om dimensioner, material och tryck uppges från tillverkarens tekniska specifikationer. Se till att kontrollera kompatibilitet med övriga komponenter i ditt system före installation.
