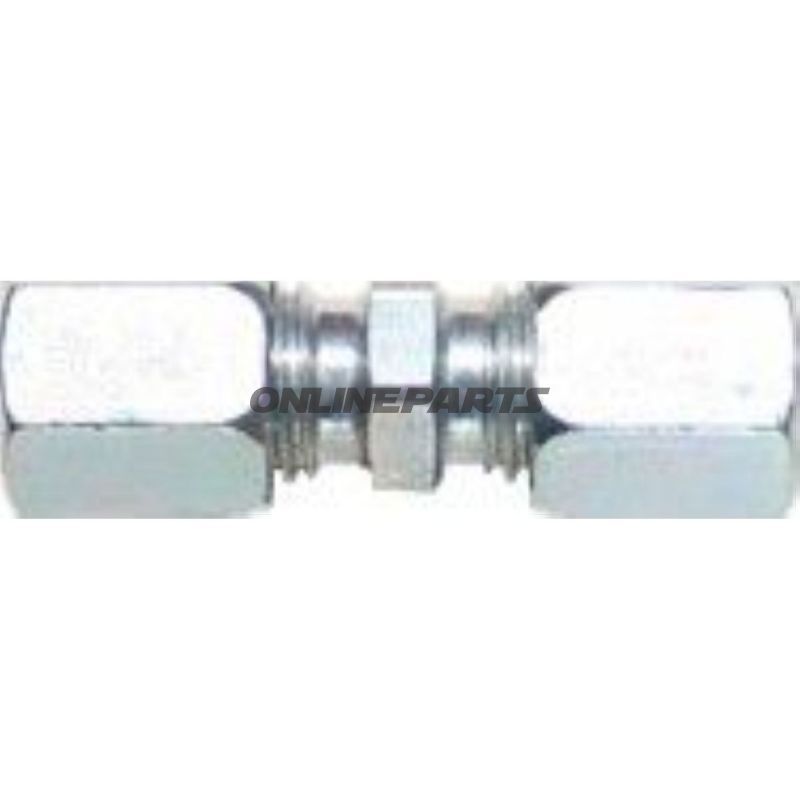

ERMETO-skruvkoppling G 10 platta

Ermeto-förbindelse G 10 platta — rak gängning till 10 mm rör

Produktöversikt: Denna Ermeto-förbindelse från Riegler (MPN: 650.11.59, GTIN: 4047322168175) är en rak gängning i plattmontering tillverkad i galvaniserat stål. Den är avsedd för rör med yttre diameter 10 mm och är dimensionerad för ett maximaltryck på 315 bar. Användningen är huvudsakligen för fasta hydrauliska eller pneumatiska rörledningar där en plattmontering och en kompakt, pålitlig koppling krävs.

Funktion och användning:

• Ger en mekaniskt tät, skruvbaserad koppling mellan rör eller slangar och en platta eller manifoldbas.
• Utformad som en rak gängning, vilket betyder att rör och platta ligger i linje utan vinkelförändring.
• Lämplig för montering i ramar, instrumentpaneler eller manifoldplattor där utrymme och justeringsmöjlighet är begränsade.

Material och korrosionsskydd:

• Utförd i galvaniserat stål, vilket ger ett grundläggande skydd mot korrosion vid normal industriell användning. Galvaniseringen ökar motståndet jämfört med omodifierat stål, men komponenten bör bedömas i förhållande till miljöer med kraftig kemisk påverkan eller saltvattenexponering.
• Galvaniserad yta innebär att delar kan ha den karakteristiska zinkbeläggningen; ytan påverkar friktion vid montering och tätning, så korrekt moment och lämpliga tätmetoder bör tillämpas.

Mått och tryckparametrar:

• Rör yttre diameter (OD): 10 mm — anpassat till standardrör och rörändar i denna dimension.
• Aktuellt arbetsdruck: upp till 315 bar — hänvisar till systemets maximala drifttryck för korrekt monterad förbindelse under normala förhållanden.
• Längd (del): 50 mm — anger relevant inneboende dimension för montage och inbyggnad i plattan.

Tekniska kommentarer för montering:

• Se till korrekt tillspänningsmoment enligt tillverkarens anvisningar för att uppnå tätning utan att skada gäng eller platta.
• Kontrollera rörändar för rena, raka avkapningar utan flisor; ojämna rörändar kan kompromissa tätningen.
• Vid återkommande demontering bör ytan inspekteras för skador på galvaniseringen och eventuell korrosion i gäng före återanvändning.

Kompatibilitet och användningsområden:

• Passar till standard 10 mm hydraulik- eller pneumatikrör med kompatibla rörändar och gängdimensioner.
• Typiska användningar inkluderar maskinbyggnation, industrianläggningar, hydraulikmanifolder och servicearbete på mobila anläggningar.

Identifikation och spårbarhet: Produkten levereras under varumärket Riegler och kan entydigt identifieras med tillverkarens artikelnummer MPN 650.11.59 och GTIN 4047322168175. Dessa nummer används vid reservdelsökning, dokumentation och vid beställning av reservdelar till verkstäder eller reservdelar.

Noteringar: Uppgifter om materialer och tryck baseras på tillverkarens uppgifter. Bedöm driftsförhållandena i applikationen (temperatur, kemisk exponering, vibration) före installation och använd lämpliga tät- och säkerhetsrutiner. Om specifika monteringsmoment eller certifieringsdokumentation är nödvändiga rekommenderas att kontakta Riegler eller leverantören direkt.
