ERMETO-skruvkoppling 15 mm R1/2

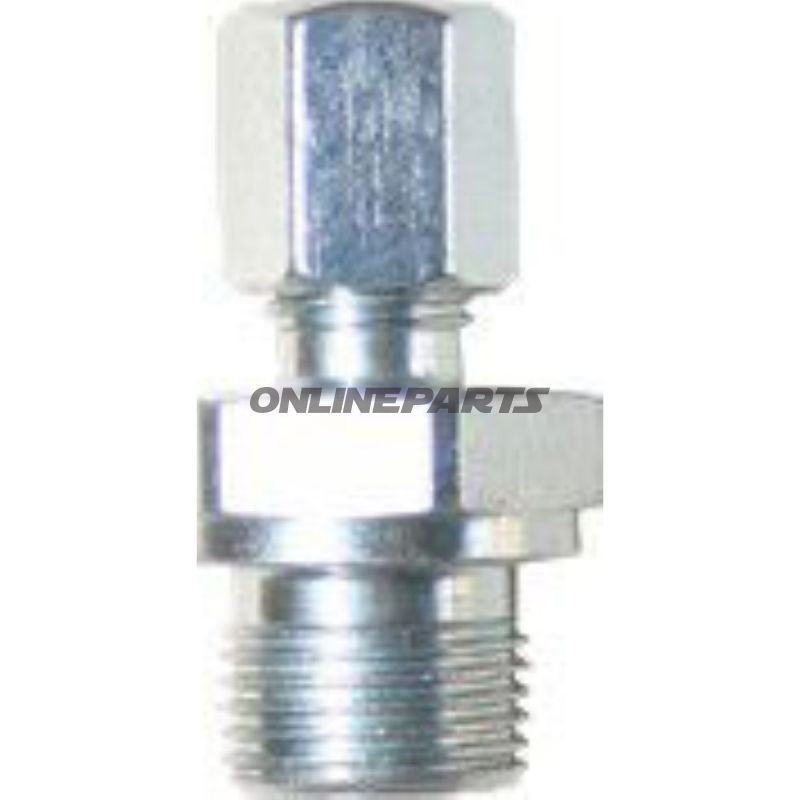

Ermeto-förbindelse 15 mm med R 1/2 yttre gänga (rät, manlig)

Produktbeskrivning: Denna Ermeto-förbindelse från Riegler (GTIN 4047322168014, MPN 650.12.25) är en rak, manlig stiftförbindelse med konisk yttre gänga enligt ISO 7/1 (R 1/2). Förbindelsen är avsedd för användning i olje- och hydraulikledningar där ett 15 mm rör ska anslutas till gängförbindelser med konisk R-gänga.

Funktion: Förbindelsens primära funktion är att skapa en tät och mekaniskt stabil övergång mellan en 15 mm rörledning och en gängförbindelse med R 1/2 konisk tråd. Den används typiskt i fasta installationer, där röret änd pressas eller fästs i sambandens rörstycke, och gängdelen skruvas i en motpart med motsvarande R 1/2 invändig gänga. Konstruktionen säkerställer både mekanisk fastspänning och tätning när den monteras korrekt.

• Material och yta: Tillverkad i galvaniserat stål. Galvaniseringen skyddar mot ytoxidation i vanliga miljöer och ger en hård yta som tål mekanisk belastning under montering.
• Gänga: Utvändig konisk gänga enligt ISO 7/1 (R 1/2). Konisk R-gänga kräver korrekt tätning (t.ex. gängtejp eller lämpligt pakmaterial) och korrekt åtdragninsmoment för att uppnå optimal tätning.
• Rördimension: För rör med ytterdiameter (OD) 15 mm. Förbindelsens rörrör är dimensionerad för denna rör-OD och bör matchas med rör av korrekt godstyp och toleranser.
• Tryck: Angiven för användning upp till ca. 315 bar under förutsättning av korrekt montering och kompatibla komponenter i systemet. Den faktiska arbetstryckgränsen i en sammanhållen installation beror på rörmaterial, sammanförings typ och övriga komponenter.
• Mått: Längd 1 (totallängd till gänga/kontramutter): 44 mm; Längd 2 (rörinfällning-/hållsektion): 14 mm.

Användningsområden och kompatibilitet: Lämplig för hydraulik- och tryckluftinstallationer samt olje- och smörjsystem, där styva eller formgjutna rör (15 mm OD) ska anslutas till en R 1/2-gänga. Kompatibilitet förutsätter att motpartens gänga är konisk R (ISO 7/1) och att arbetstrycket i systemet inte överstiger systemets beräknade gränser. Använd inte i aggressiva kemiska miljöer utan ytterligare korrosionsskydd.

Montering och försiktighetsåtgärder: Monteringsanvisningar från tillverkaren bör följas. Använd lämplig tätning på gängan (gängtape eller lämpligt pakmaterial) rekommenderas. Åtdragningsmoment bör vara passande för materialet för att undvika överdriven pressning av röret eller skada på gängan. Efter montering bör sammarslutningen kontrolleras för läckage.

Brand och identifikation: Produkten levereras av Riegler och kan identifieras via GTIN 4047322168014 och producentnummer MPN 650.12.25. Dessa nummer är användbara vid nybeställning eller frågor om tekniska data och reservdelskompatibilitet.

Tekniska anmärkningar: Uppgifterna om tryckangivelse och mått härstammar från tillverkarens produktdata. Valt material (galvaniserat stål) ger god mekanisk hållbarhet och skydd mot vanligt ytoxidation, men är inte nödvändigtvis lämpligt för alla medier eller temperaturer utan ytterligare verifiering. Se till att kontrollera systemets totalt tryck, temperatur och mediekemi innan installationen.
