ERMETO-skruvförband gul 12 PLR 1/2

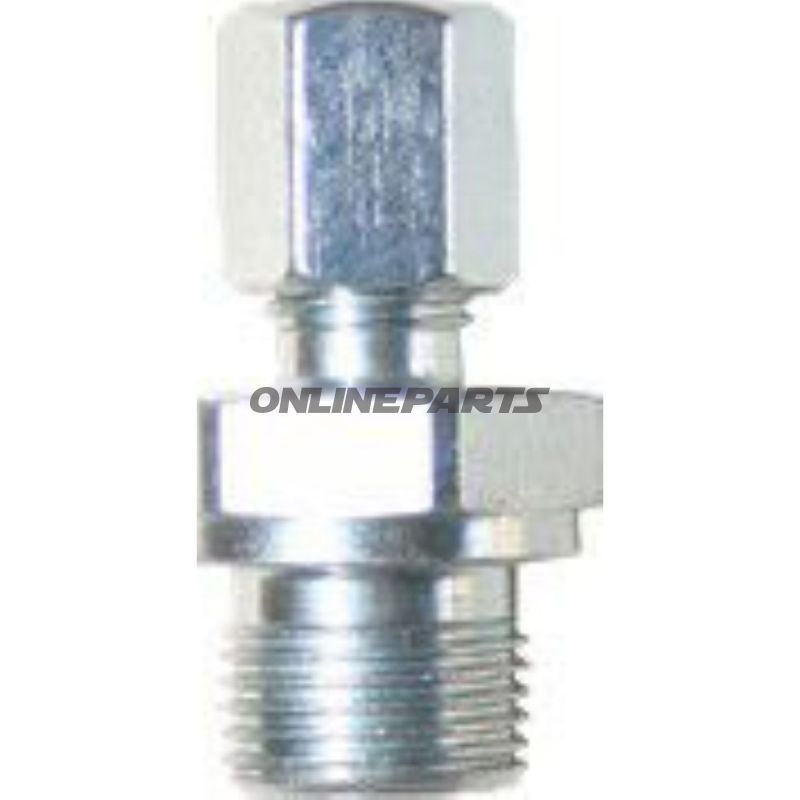

ERMETO-förbindelse (gul) 12 PLR, R 1/2 — rak manstut till rör Ø12 mm

Produktöversikt: Denna ERMETO-förbindelse från Riegler (MPN: 650.12.17, GTIN: 4047322167901) är en rak manstut till tryckledningar med konisk utvändig gänga enligt ISO 7/1 (R 1/2). Den är avsedd för rör med ytterdiameter 12 mm och betecknas som typ 12 PLR.

Funktion och användning: Förbindelsen används för att skapa en tryttät sammanfogning mellan ett rör och en komponent med invändigt gänga. Den koniska gängformen enligt ISO 7/1 säkerställer tätning vid montering mot en passande tätningsyta, vilket gör den lämplig för hydrauliska och tryckbärande anläggningar där stålkontakter kopplas mekaniskt. Maximalt arbetstryck anges till 315 bar — en nivå som är typisk för mellan- till högtrycks hydrauliska system.

Material och korrosionsskydd: Förbindelsen är utförd i galvaniserat stål. Galvaniseringen ger en zinkbeläggning som skyddar stålytan mot korrosion i vanliga industriella miljöer och vid utomhusanvändning, men valet av material bör alltid bedömas i förhållande till mediets kemi (t.ex. aggressiva vätskor eller saltsprut), eftersom galvanisering inte är korrosionsfri i alla miljöer.

Dimensioner och mått:

• Gängtyp: R 1/2 (konisk, ISO 7/1)
• Rör ytterdiameter: 12 mm
• Längd 1 (totalända/längd till gängtopp): 43 mm
• Längd 2 (ände mot rör/innersättningslängd): 14 mm
• Maximalt arbetstryck: 315 bar

Kompatibilitet och montering: Förbindelsen är avsedd för sammanfogning med rör där ytterdiametern är 12 mm och med komponenter som accepterar R 1/2 konisk gänga. Vid montering ska gängan skruvas in till kontaktflaten, och korrekt moment samt eventuell tätningsmetod (packning/PTFE-tape beroende på applikation och krav) ska användas i enlighet med installationsinstruktioner för den specifika anläggningen. Överdriven åtdragning kan skada gäng eller beläggning; följ därför tillverkarens momentvärden om tillgängliga.

Tekniska fördelar och överväganden:

• Konisk ISO 7/1-gänga möjliggör en mekanisk tätning mot passande ytor utan behov av särskilda flänsar.
• Galvaniserat stål ger god mekanisk styrka och grundläggande korrosionsskydd i vanliga miljöer.
• Dimensionerna (12 mm rör, 43/14 mm längder) gör komponenten lämplig i kompakta installationer där plats och infästningslängd är avgörande.
• Angivet arbetstryck på 315 bar bör jämföras med rörsystemets och sammanlåsningens godkännanden — väsentligt vid hydraulik eller högtryck.

Identifiering: Produkten märks som Riegler 650.12.17 (MPN), och GTIN 4047322167901 kan användas för logistik, reservdelsstyrning och entydig identifiering i inköpssystem.

Rekommendationer till fackpersonal: Kontrollera materialanpassning i förhållande till vätska och miljö före montering. Vid återkommande demontering kan galvanisering slitas, och gängan bör inspekteras för skador. Använd lämpligt verktyg och moment för att säkerställa tätning utan att skada gäng eller beläggning.
