Ermeto-Screw Fittingw 8 Mm

Ermeto-vinkelförbindelse W, 8 mm rörransanslutning (DIN 2353) — hydraulisk kopplingsstycke

Produktnamn och identifikation: Denna Ermeto-koppling W för 8 mm utvändig rörrdiameter från Riegler (MPN: 650.12.66, GTIN: 4047322168274) är en vinklad adapter tillverkad enligt standarden DIN 2353. Den är avsedd för hydraulsystem där platsbrist och skarpa rörböjar kräver en kompakt, tät anslutning.

Funktion och användning: Förbindelsen fungerar som en färdig vinkelskåp till 8 mm hydrausrör, som möjliggör en 90° omläggning av röret utan att belasta röret onödigt. Den används vanligtvis i mobila maskiner, jordbruksmaskiner, lastbilar och industrimaskiner, där standardiserade Ermeto-kopplingar (DIN 2353) säkerställer kompatibilitet med tryck- eller gängmonterade rörsystem. Maximalt arbetstryck är angivet till 315 bar, vilket gör den lämplig för många medel- till högtrycksapplikationer inom hydraulik.

Material och korrosionsskydd: Delens material är galvaniserat stål. galvaniseringen ger ett grundläggande korrosionsskydd och en hård yta som tål vanlig mekanisk påverkan och miljöpåverkan i maskintrum och utomhusmiljöer. Materialvalet är valt med fokus på mekanisk styrka och tätning under tryck, utan att det finns kemisk specialbeläggning.

• Rör-utvändig diameter: 8 mm
• Standard: DIN 2353 (Ermeto)
• Maks. tryck: 315 bar

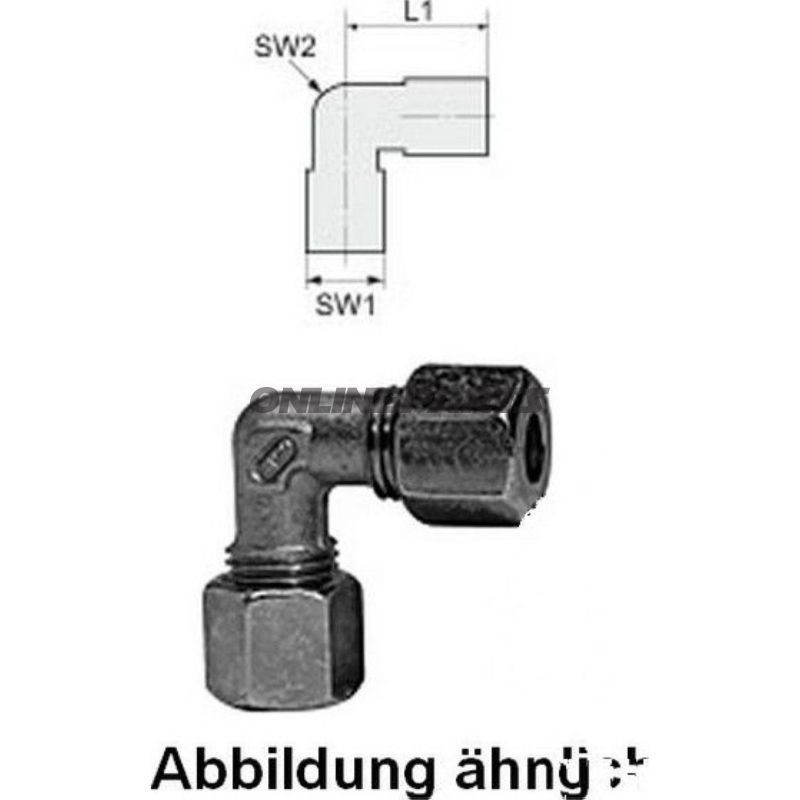

• Längd 1: 29,0 mm (mätt från angivet referensytan — se teknisk ritning/bild)
• Skruvvidd SW 1: 17 mm
• Skruvvidd SW 2: 12 mm

Montering och tätningsteknik: Produkten är utformad för sammanfogning med rör och koniska fittings i överensstämmelse med DIN 2353-praxis. Vid montering rekommenderas korrekt avkapning och avfasning av röret samt användning av lämpliga verktyg för fastsättning av muttrarna för att uppnå korrekt kompression och tätning. SW-måtten (17 mm och 12 mm) anger de nyklar som normalt används för respektive fittings och mutter.

Kompatibilitet: Som en Ermeto-komponent är denna vinkelkoppling kompatibel med andra DIN 2353-kompatibla fittings och rör i samma dimension och material. Kontrollera alltid systemets totala material sammansättning och tryckkrav, särskilt om komponenter från olika leverantörer kombineras.

Säkerhet och underhåll: Kontrollera löpande kopplingar för läckage efter montering och vid serviceintervaller. galvaniserat stål kan över tid visa rost i aggressiva miljöer; vid behov kan man överväga fullständigt rostskydd i system utsatta för salt eller kemisk påverkan. Följ övriga relevanta säkerhets- och montageinstruktioner för hydraulsystem.

Identifiering i dokumentation: I tekniska ritningar och reservdelskataloger refereras produkten hos Riegler med MPN 650.12.66 och GTIN 4047322168274. Detta gör det enklare att säkerställa korrekt utbyte vid service och reparation.

Notera: Dimensionerna Längd 1, SW 1 och SW 2 anges utifrån tillverkarens mått; se produktbild eller teknisk ritning för exakt mätpunkt och toleransangivelser.
