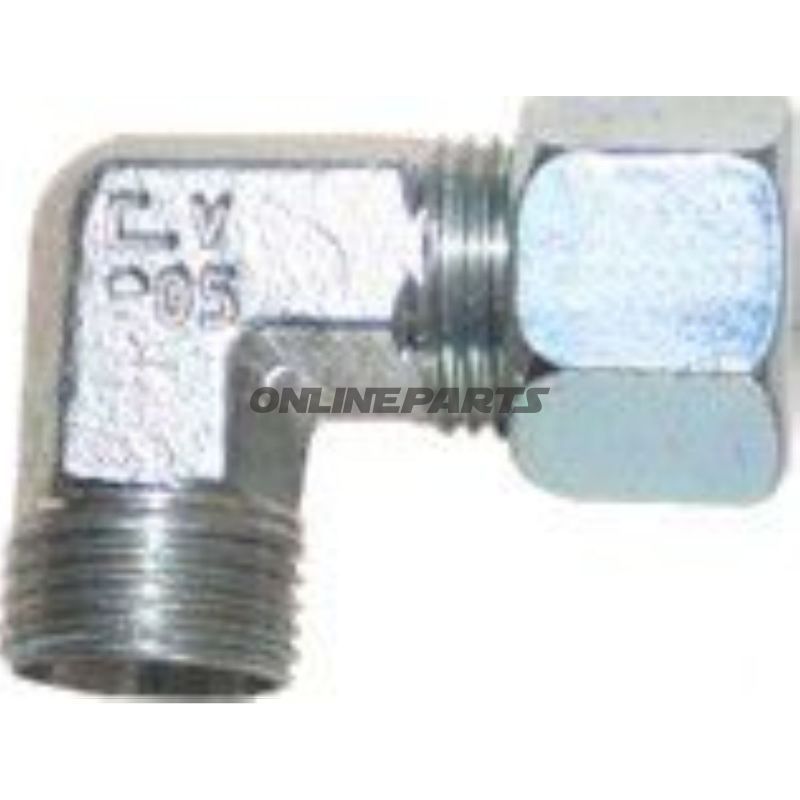

Ermeto-Screw Fittingw 15 Mm

Ermeto-förbindelse, vinklad armbåge till rör Ø 15 mm

Denna Ermeto-förbindelse (vinkel) från Riegler är designad för hydrauliska eller tryckstyrda rörinstallationer med yttre rördiameter 15 mm. Produkten är tillverkad som en standard armbågs-skru och ger en mekanisk förbindelse mellan rörändar där plats eller kabeldragning kräver en 90° eller motsvarande vinkel.

Funktion

• Skapar en säker, mekanisk sammansättning mellan två rörstycken vid rör-till-rör koppling med nitans Ermeto-princip.
• Lämplig för applikationer med högt arbets- eller innehållstryck — specificerad till max. 315 bar.
• Används vanligt i hydraulsystem, tryckluftsinstallationer och andra industriella rörledningssystem där kompakt vinkelanslutning är nödvändig.

Material och korrosionsskydd

• Huset och gängkomponenter är utförda i galvaniserat stål. Galvaniseringen förbättrar motståndet mot korrosion i vanliga industriella miljöer, men hänsyn bör tas till korrosiva eller aggressiva miljöer vid val av material och eventuell kompletterande ytbehandling.
• Galvaniserat stål ger god mekanisk styrka och hållbarhet under standardstyrda hydraulikförhållanden.

Dimensioner och tekniska data

• Rör yttre diameter (OD): 15 mm.
• En längdangivelse: 40 mm (Längd 1).
• Max. arbetsdruck: 315 bar (angivet för tryckbeständighet vid korrekt montering och kompatibla rör/anslutningar).

Kompatibilitet och montering

• Passar till rör med yttre diameter 15 mm och använder Ermeto-förbindelseprincipen, vilket kräver korrekt förberedelse av rörändar (såsom kapning, avflisning, eventuell klämring/konusform beroende på systemet).
• Montering bör utföras av kvalificerad personal med kunskap om hydrauliska samlingar för att säkerställa korrekt moment och tätning. Kontrollera tätning och komponentintegration efter installation vid tryckprövning.

Säkerhet och begränsningar

• Angivet maxtryck på 315 bar gäller vid korrekt monteringsrutiner, kompatibla rördimensioner och rekommenderade monteringsprocedurer. Övertryck eller felaktig montering kan leda till fel i sammningen.
• Vid användning i aggressiva miljöer, kemiska anläggningar eller vid hög temperatur bör materialval och skydd omvärderas.

Identifikation

• Varumärke: Riegler — anger tillverkarens program för Ermeto-anslutningar och industriella rörkomponenter.
• MPN (artikelnummer): 650.12.90 — används för entydig identifiering av denna specifika vinkelförbindelse i Rieglers sortiment.
• GTIN: 4047322168304 — globalt varukod för logistik och entydig produktidentifiering.

Kontakta en erfaren mekaniker eller installationsansvarig för bekräftelse av kompatibilitet med befintliga rör- och hydrauliksystem, val av korrekt tätning och monteringsprocedur. Denna beskrivning fokuserar på tekniska egenskaper och materialinformation utan emballageuppgifter rörande antal.
