Ermeto-Screw Fittingw 10 Mm

Ermeto-förbindelse, vinkel 10 mm till hydraulslang (DIN 2353)

Produktöversikt: Denna Ermeto-vinkel (10 mm) från Riegler är en standard DIN 2353-kompatibel skruvförbindelse för hydraulik- och tryckslinesystem. Den är utförd i galvaniserat stål och är dimensionerad för en slang med 10 mm yttre diameter samt ett maximalt driftstryck på 315 bar. GTIN 4047322168281 och tillverkarens artikelnummer (MPN) 650.12.74 kopplar produkten till Riegler-serien.

Funktion och användning

• Vinkelförbindelsen fungerar som en mekanisk övergång mellan en 10 mm hydraulikledning och en anslutningspunkt där förlängda eller vinklade ledningar är nödvändiga.
• Designad enligt DIN 2353 säkerställer kompatibilitet med övriga fittings och mutterkomponenter enligt samma standard, vilket gör den lämplig för reparation, underhåll eller ombyggnad av hydrauliksystem.
• Används typiskt i mobilhydraulik, industriella hydraulikanläggningar och objekt där platsbegränsningar kräver en 90°-vinkel eller liknande böjning.

Material och korrosionsegenskaper

Anslutningen är tillverkad i stål med galvaniserad yta. Galvaniseringen ger ett standardskydd mot ytans korrosion i vanliga miljöer och minskar risken för rostbildning jämfört med obehandlat stål. Materialvalet säkerställer mekanisk styrka vid högt tryck, men i aggressiva miljöer (saltvatten, starkt kemiska atmosfärer) bör ytterligare korrosionsskydd eller alternativt material övervägas.

Tekniska mått

• Rörs yttre diameter: 10 mm
• Maximalt driftstryck: 315 bar

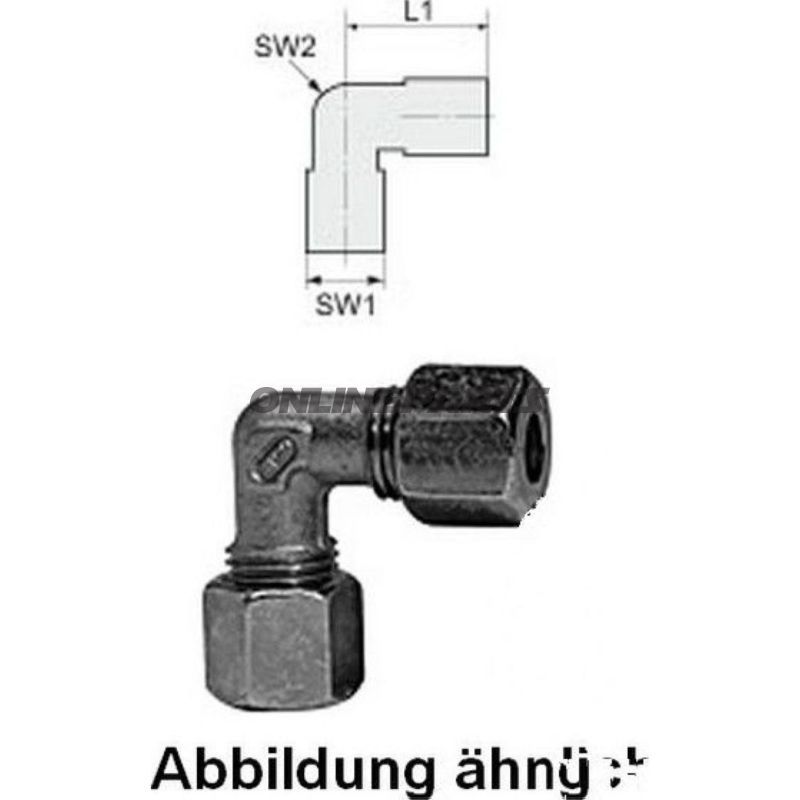

• Längd 1: 30,0 mm (se illustrativ mått på produktbilden)
• SW 1 (nøkkelvidde): 19 mm
• SW 2 (nøkkelvidde): 14 mm

Kompatibilitet och montering

Följer DIN 2353-dimensioner, vilket gör den direkt kompatibel med andra DIN 2353-kvadrat‑ och konustycken samt unions- och klämringssystem när rätt mått används. Montering bör utföras av personer med erfarenhet av hydraulikmontage: rengör kontaktytor, kontrollera klämringsdelar och använd korrekt moment vid åtdragning i enlighet med tillverkarens rekommendationer för att säkerställa läckagefri sammanfogning.

Säkerhet och drift

• Produktens tryckgräns är 315 bar; systemets övriga komponenter bör bedömas tillsammans för att säkerställa kompatibilitet.
• Kontrollera skador och korrosion före installation. Undvik överdragning, då detta kan skada tätytor och klämringar.
• Använd lämpliga tätmedel/fluider som är kompatibla med ståloverflader och hydrauliksystemets material.

Tillverkare och identifiering: Riegler levererar denna Ermeto-förbindelse under MPN 650.12.74. GTIN 4047322168281 kan användas vid beställning och varuidentifiering.

Obs: Angivna mått märktes med '*' är illustrerade på produktbilden; mått och toleranser bör verifieras mot teknisk ritning vid kritiska installationer.
