Ermeto-Screw Fittingt 6 Platte

ERMETO T-sammankoppling, plåtsmontering – T-rördel till 6 mm rör

Produkt: ERMETO T-sammankoppling (platta) från Riegler, GTIN 4047322166669, tillverkningsnummer (MPN) 650.13.65.

Funktion och användning

Detta T-rördel är avsett för sammankoppling av tre rörledningar, där en av anslutningarna är avsedd för plåts- eller flankmontering. Konstruktionen följer ERMETO-standarder med konisk utvändig gänga enligt ISO 7-1, vilket säkerställer tätning vid gängförbindelsen i system där konisk gänga används. Typiska användningsområden är hydrauliska kretsar, tryckluft och övriga tekniska installationer där rör med 6 mm utvändig diameter ska fördelas eller kopplas i T-konfiguration.

Material och korrosionsskydd

• Material: Stål, galvaniserat (zinkbeläggning) för bättre korrosionsmotstånd i vanliga industriella miljöer.
• Ytbehandling: Galvanisering minskar risken för rostbildning jämfört med målat stål, men bör bedömas i förhållande till aktuell medieexponering (saltvatten, aggressiva kemikalier m.m.).

Dimensionell information och tekniska data

• Rörens yttre diameter: 6 mm.
• Tryckklass: upp till 315 bar (anges som maks. tryck). Observera att systemets sammanlagda tryckkapacitet beror på övriga komponenter, montering och driftförhållanden.

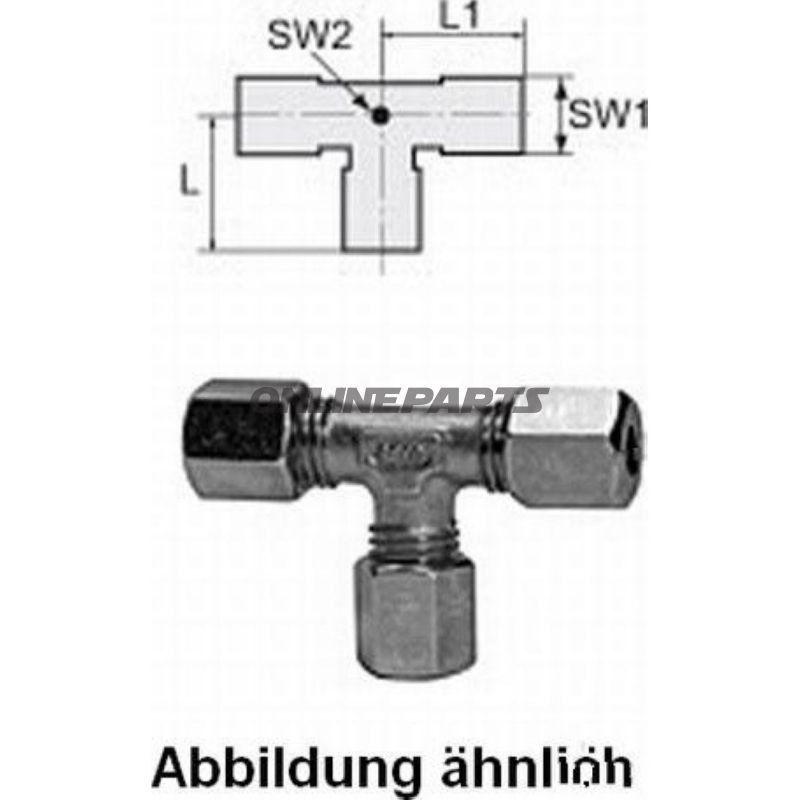

• Längd 1: 27,0 mm (se bild för placering av måttet).
• Nöglevidder: SW1 = 14 mm, SW2 = 12 mm (angiver ytan där man får grepp med verktyg för korrekt momentöverföring); var försiktig med överdragning då det kan deformera gängor eller tätflänsar.
• Gänga: Konisk utvändig gänga enligt ISO 7-1.

Montering och tätning

Gängan är konisk (ISO 7-1), vilket normalt kräver korrekt åtdragning och eventuellt gängtejp eller lämplig tätningsvätska, beroende på medie och täthetskrav. Nöglevidderna anger var man greppar med verktyg för korrekt momentöverföring; var noga med att undvika överdragning, eftersom det kan deformera gängor eller tätningsytor. Vid plåtinlägg ska plåttjockleken och eventuell packning beaktas för att säkerställa korrekt positionering och tätning.

Kompatibilitet och användningstips

• Dimensionerad för rör med 6 mm yttre diameter; kontrollera innermått och materialmatchning i hela systemet.
• Lämplig för hydraulik och tryckförande tillämpningar inom angivet tryckintervall, men verifiera alltid hela kretsens godkännande och säkerhetsfaktorer.
• Galvaniserat stål bör bedömas avseende galvanisk korrosion vid kontakt med andra metaller—använd kompatibla material eller isolerande element där det behövs.

Identifiering

Produkten levereras under varumärket Riegler och identifieras med MPN 650.13.65. GTIN 4047322166669 kan användas för materialstyrning, beställning och lagerkontroll.

Obs

Mått markerade med '*' hänvisar till bildmaterial för exakt placering av de enskilda måtten. Uppgifterna här bygger på tillverkarens data; kontrollmätning rekommenderas vid kritiska installationer.
