Ermeto-Screw Fittingt 12 Mm

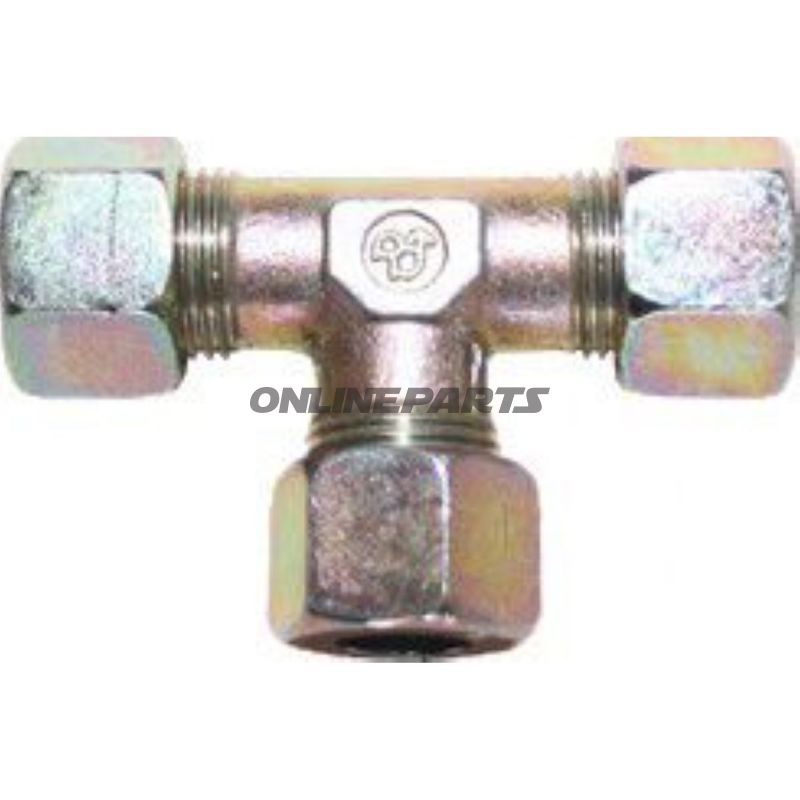

ERMETO T-anslutning 12 mm för hydraulik- och tryckrör

Denna ERMETO T-anslutning (T-snitt) från Riegler är utformad för förgrening av metallrör med 12 mm yttre diameter i system där tryckbeständighet och mekanisk tätning krävs. Produkten har tillverkare artikelnummer (MPN) 650.13.99 och GTIN 4047322166690, vilket gör det möjligt att identifiera den exakta varianten vid inköp eller reservdelshantering.

Funktion

• Skapar en T-förgrening i ett röra-system, så ett huvudled delas i två eller två tillflöden förenas till ett.
• Arbetad konstruerad för system med maximalt testat driftstryck upp till 315 bar; lämplig för hydraulik och andra tryckbärande applikationer där dimensionerna matchar.
• Använder en skäregningstätning (skäregningskoppling) för att säkerställa mekanisk fastsättning och tät anslutning utan svetsning.

Material och tillverkning

• Tillverkad i galvaniserat stål. Galvaniseringen ger korrosionsskydd jämfört med obelagd stål och är lämplig för många industriella miljöer; för aggressiva eller exponerade miljöer bör yttre yts- eller materialval bedömas separat.
• Skäregningstekniken skapar tätning genom mekanisk inverkan i rörens yttre yta, vilket kräver korrekt montering för att säkerställa täthet och lång livslängd.

Dimensioner och användningsparametrar

• Rörutvändig diameter (OD): 12 mm — passar rör- och slanglösningar specificerade till 12 mm OD.
• Längd (Längd 1): 35 mm — viktig vid installationsplanering och utrymmesförbrukning i kopplingsavslutningar och montagepunkter.
• Angett tryckkapacitet: 315 bar — användbar i högtrycks-hydrauliska kretsar inom denna gräns; kontrollera systemets totala tryckförhållanden och säkerhetsberäkningar innan montering.

Montering och kompatibilitet

• Designad för användning tillsammans med motsvarande ERMETO-skäregningar och -mutter; kompatibilitet förutsätter korrekt matchning av rördiameter (12 mm) och gäng-/mutterstandard — kontrollera befintliga fittings innan utbyte.
• Korrekt montering kräver att röränden skärs vinkelrätt och avfasas enligt tillverkarens instruktioner samt korrekt moment vid sammanfogning för att undvika läckage eller skador på skäregningen.
• Vid upprepad demontering bör skäregningen och mutter inspekteras för deformation; skäregningar är ofta engångsdelar i kritiska hydrauliska applikationer.

Säkerhet och underhåll

• Följ alltid systemets föreskrifter för maximal arbetstryck och provtryck. Arbeta inte över de specificerade 315 bar.
• Inspektion av kopplingar efter tryckprov och under drift rekommenderas för att upptäcka korrosion, lösa förbindelser eller deformation av skäregningen.
• Vid användning i aggressiva miljöer eller där elektrolytisk korrosion kan förekomma bör kontakt mellan olika metaller och ytterligare ytförbehandling övervägas.

Varumärket Riegler och MPN 650.13.99 säkerställer spårbarhet till tekniska datablad och reservdelsslistor. GTIN 4047322166690 kan användas vid order- och lagerstyrning för att säkerställa korrekt produktvariant. Om du är osäker på kompatibilitet med befintliga system eller behöver materialalternativ (t.ex. rostfritt stål), kan tekniska datablad från leverantören ge ytterligare upplysningar om gängstandard, toleransklasser och monteringsanvisningar.
