Ermeto-Screw Fittingt 10 Mm

ERMETO T-rörstycke, 10 mm – konisk yttre gänga (ISO 7-1)

Produktbeskrivning: Detta ERMETO T-rörstycke från Riegler (MPN: 650.13.81, GTIN: 4047322166683) är ett treskydds T-stycke med konisk yttre gänga enligt ISO 7-1. T-stycket är avsett för hydrauliska och pneumatiska installationer där rör med 10 mm yttre diameter ska kopplas i en T-konfiguration och klara av högt driftstryck.

• Funktion: Fördelar eller förenar flödet mellan tre rörkopplingar i en T-konfiguration. Konisk yttre gänga säkerställer tät anslutning mot en lämplig mutter eller koppling vid korrekt montering och moment.
• Kompatibilitet: Dimensionerad för rör med 10 mm yttre diameter och ska matchas med muttrar eller kopplingar som accepterar ERMETO-konisk yttre gänga enligt ISO 7-1. Används vanligtvis i hydrauliska system, smörjsystem eller trykställningar där mekanisk tät koppling krävs.
• Arbetstryck: Konstruerad för drift upp till 315 bar (angivet maximalt tryck). Det rekommenderas att utvärdera systemets totala tryck och säkerhetsfaktorer vid dimensionering.

Material och ytbehandling: Tillverkad i galvaniserat stål. Galvaniseringen ger korrosionsmotstånd i vanliga industri- och verkstadsomgivningar och skyddar ämnet mot yttre korrosion. Stålet bidrar med nödvändig mekanisk styrka för att motstå de angivna tryckförhållandena utan överdriven plastisk deformation vid korrekt montering.

Mått och nyckeldimensioner (producerat av tillverkaren):

• Rörens yttre diameter: 10 mm
• Längd 1: 30,0 mm (se produktbilden för positionsreferenser)
• SW 1 (nyckelbredd på ena sidan): 19 mm
• SW 2 (nyckelbredd på andra sidan): 14 mm

Teknisk användning och monteringsanvisningar: Vid montering ska gängan och tätytorna vara rena och fria från skador. Använd lämplig moment vid åtstramning för att säkerställa tätning utan att belasta gängan eller deformera röränden. Konisk ISO 7-1-gänga kräver ofta tätning med lämpligt O-ringsmaterial eller korrekt monterade muttrar/kopplingar beroende på systemkrav. Kontrollera tätning efter tryckuppsättning och följ lokala föreskrifter för hydraulikinläggningar.

Säkerhet och underhåll: Inspektera ämnet för korrosion eller mekanisk skada före installation. Byt ut vid tecken på betydande korrosion, gängslitage eller deformation. Vid längre exponering för aggressiva medier kan galvaniseringen slitas snabbare; överväg materialval och kompatibilitet med vätskan i systemet.

Tillverkare och identifiering: Produkten levereras av Riegler och kan entydigt identifieras med tillverkningsnumret MPN 650.13.81 och GTIN 4047322166683. Dessa nummer används för att säkerställa korrekt reservdelsmatchning och beställningsuppgifter.

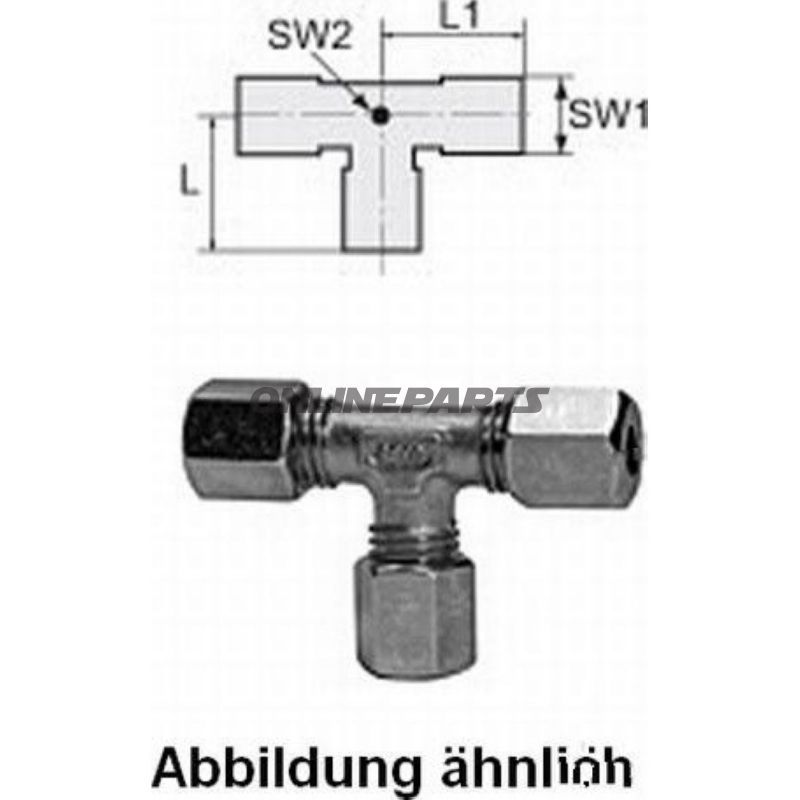

Obs: Dimensionerna markerade med * (Längd 1, SW 1, SW 2) hänvisar till illustrationen på produktbilden. Se bildmaterialet för exakt positionsangivelse och dimensionell referens vid planering av montage.
