Ermeto-Screw Fittingge6 3/8

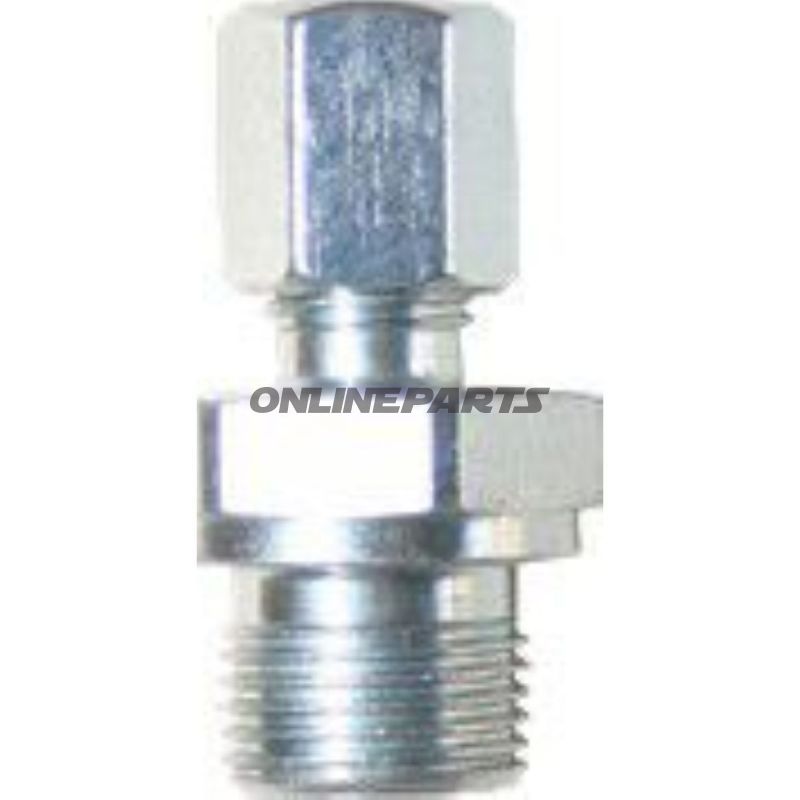

Ermeto-förbindelse GE6 3/8 — rät gängstift för hydraulrör Ø6 mm

Produktion: Ermeto-förbindelse GE6 3/8 från Riegler (MPN: 650.09.79, GTIN: 4047322167628). Stålet är galvaniserat och förbindelsen har ett koniskt yttre gänga enligt ISO 7/1 (R 3/8).

Funktion och användning

Denna Ermeto-förbindelse är en rät, skruvfast hanstut avsedd för anslutningar mellan rör och komponenter i hydrauliska system. Den används för att skapa en tät mekanisk anslutning mellan ett rör med 6 mm yttre diameter och en komponent med invändigt koniskt gäng enligt ISO 7/1. Typiska användningar inkluderar låga till medelhöga tryckhydrauliklinjer, styrdon, broms- och oljesystem samt liknande tekniska installationer där standardiserade gäng- och rördimensioner används.

Material och korrosionsskydd

• Material: Stål, yttre ytskikt galvaniserat. Galvanisering ger ett grundläggande skydd mot korrosion och är lämpligt för många industriella och mobila miljöer, men bör bedömas i förhållande till specifika kemiska och klimatmässiga påverkan.
• Egenskaper: Stål ger den nödvändiga mekaniska styrkan för att motstå gängspänning och vibrationer i hydrauliska system. Galvaniseringen minskar risken för rostbildning vid vanlig användning och förvaring.

Dimensioner och tätning

• Gänga: R 3/8 — konisk yttre gänga enligt ISO 7/1.
• Rörända diameter (OD): 6 mm (passar till rör med 6 mm OD som är utformade för Ermeto GE6-systemet).
• Tryckkapacitet: Angivet för tryck upp till 315 bar under korrekta monteringsförhållanden och i kompatibla system.
• Längder: Totala och arbetsdimensioner angivna som 38 mm och 12 mm (längd 1 respektive längd 2) — dessa mått används vid planering av montage och inbördes placering av fittings.

Teknisk uppmärksamhet vid montering

• Säkerställ korrekt förberedelse av röränden (snitt vinkelrätt, avfasning, rengöring) före samling för att säkerställa korrekt tätning och förlängd komponentlivslängd.
• Tätning uppnås genom samspel mellan konisk gänga och lämplig tätningsteknik (t.ex. korrekt moment, vid behov användning av tätmedel som är kompatibelt med galvaniserat stål och systemmediet).
• Följ tillverkarens rekommenderade åtdragningsmomenter och monteringssekvenser för att undvika överpådrag eller skada på gängan.

Kompatibilitet och användningsbegränsningar

Förbindelsen är designad för rör med 6 mm yttre diameter i Ermeto GE6-serien och för komponenter med R 3/8 koniskt invändigt gänga. Kontrollera material- och media-kompatibilitet (t.ex. olja, bränsle eller aggressiva vätskor) före användning. galvaniserat stål rekommenderas inte i miljöer med långvarig exponering för mycket korrosiva ämnen utan ytterligare skydd.

Identifiering

Denna produkt levereras under märket Riegler och kan identifieras med artikelnummer MPN 650.09.79 och GTIN 4047322167628. Dessa referenser är användbara vid beställning, reservdelidentifiering och dokumentation i tekniska ritningar.

Obs: Uppgifter om tryck och användningsområden är baserade på tillverkarens uppgifter och gällande standarder; vid osäkerhet om användning i kritiska system bör tillverkarens tekniska dokumentation eller en kvalificerad tekniker konsulteras.
