ERMETO-förbindelse GE10 3/8 — manlig gängstake till hydraulikrör

Produktöversikt: Denna ERMETO-förbindelse (modell GE10 3/8) från Riegler är en rak manlig stift avsedd för sammanfogning av hydraulik- eller tryckrör med 10 mm yttre diameter. Den följer standarden DIN 2353 och har en konisk yttre gänga enligt ISO 7-1 (R 3/8"). GTIN för denna produkt är 4047322167680 och tillverkarens artikelnummer (MPN) är 650.09.95.

Funktion och användning: Förbindelsen används för att skapa en tät, mekanisk sammanfogning mellan ett hydraulik­rör (10 mm yttre diameter) och en gängförbindelse med konisk R-gänga. Den manliga stiftmekanismen gör den lämplig i system där en pålitlig, metall-mot-metall försegling krävs, vanligtvis i hydrauliska kretsar med högt arbetstryck. Konstruktionen är avsedd för applikationer upp till 315 bar.

• Standard: DIN 2353 (ERMETO-system), konisk yttre gänga enligt ISO 7-1.
• Gänga: R 3/8" (konisk).
• Rör Ø: 10 mm yttre diameter.
• Max. arbetstryck: 315 bar.
• Totallängd: 40,0 mm.
• Gänglängd: 13,0 mm.

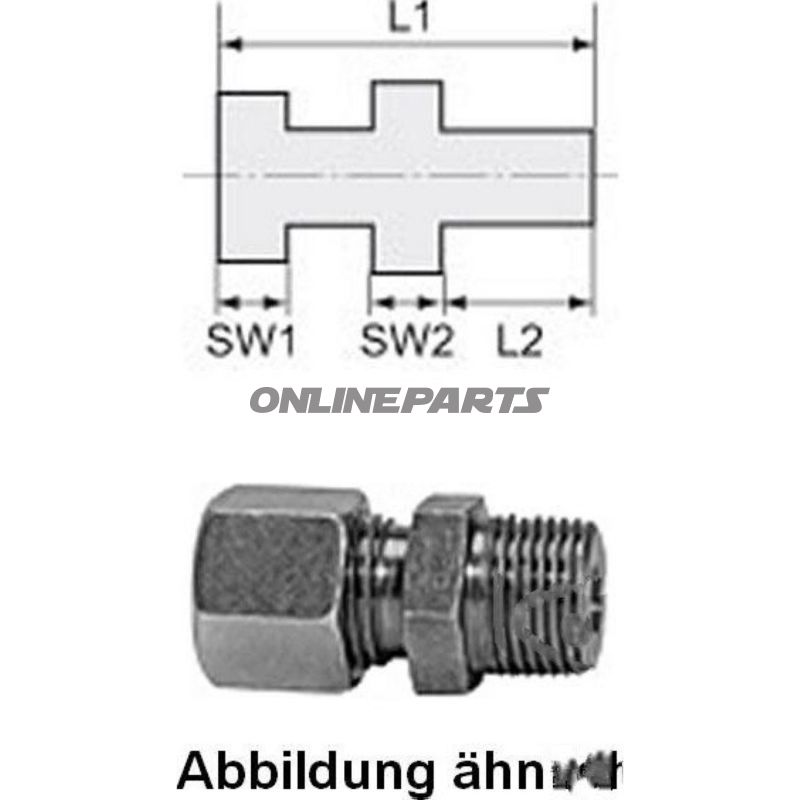

• Nøglevidder (SW): SW1 = 19 mm, SW2 = 19 mm (se teknisk ritning/bild som referens).

Material och yta: Delens kropp är tillverkad i stål med galvanisk zinkbeläggning. Stålet ger den nödvändiga styrkan vid högt tryck, medan zinkbeläggningen skyddar mot korrosion i vanliga industriella miljöer. Materialvalet är lämpligt för hydrauliska installationer där metallisk tätning och dimensionell stabilitet är viktiga.

Tekniska fördelar och egenskaper:

• Konisk R-gänga säkerställer metall-mot-metall tätning mot läckage när korrekt monterad och åtdraget enligt gällande momentvärden.
• Designen i enlighet med DIN 2353 säkerställer kompatibilitet med andra ERMETO-komponenter och fittings i samma standard.
• Galvaniserad yta ger grundläggande korrosionsskydd utan att väsentligt ändra gängornas toleranser.
• Kompakta mått (40 mm total längd) gör förbindelsen lämplig i trånga installationsförhållanden.

Kompatibilitet och montering: Produkten är avsedd för användning med rör/komponenter som är dimensionerade efter ERMETO/DIN 2353 för 10 mm rör. För korrekt tätning och lång livslängd rekommenderas användning av kompatibla ERMETO-mössor, brickor och rörändar samt följande av producentens monteringsanvisningar ( åtdragningsmoment, rengöring av gängor, korrekt kromning/avfasning av rörändar). Eftersom gängan är konisk (R), ska åtdragning och tätning kontrolleras vid idrifttagning.

Identifikation: Varumärke: Riegler — artikelnummer (MPN) 650.09.95 — GTIN 4047322167680. Dessa referenser används för att säkerställa korrekt utbyte och spårning i reservdelslistor och vid beställning av kompatibla fittings.

Noteringar: Uppgifterna ovan överensstämmer med tillverkarens tekniska specifikationer för denna typ av ERMETO-förbindelse. SW-måtten (19 mm) och övriga mått bör kontrolleras mot ritning eller bild vid inköp för att säkerställa korrekt nyckelval och utrymmesbehov vid montering.
