Ermeto-Screw Fittingg 18 Platte

ERMETO-förbindelse G 18 platta — rak gänga till hydrauliska rör

Denna ERMETO-förbindelse i plattmontering är en rak gänga (G) designad för hydrauliska rör med yttre diameter 18 mm. Produkten levereras av Riegler och finns under tillverkarens artikelbeteckning MPN 650.11.83 (GTIN 4047322168205). Beskrivningen här fokuserar på funktion, material, dimensioner och praktiska egenskaper i syfte att användas av mekaniker och erfarna motorcykelejare.

Funktion och användning

Förbindelsen är konstruerad för att skapa en tät, mekanisk samling mellan ett rör och ett platt- eller flanger monteringspunkt där en rak gängning krävs. Den följer standarden DIN 2353, vilken är bred i hydrauliska system och säkerställer kompatibilitet med motsvarande fittings och brickor till tryckförande anläggningar. Användningsområden omfattar hydrauliska kretsar i fordon, maskiner och specialinstallationer där robusta, täta samlingar krävs upp till specificerat arbetstryck.

Material och tillverkningskarakteristika

• Material: galvaniserat stål. Galvaniseringen ger korrosionsskydd i miljöer där det förekommer fukt och vägförhållanden, samtidigt som stålets styrka bibehålls.
• Ytbehandling: zinkbeläggning (förzinkad) som minskar risk för punktkorrosion och är kompatibel med typiska hydrauloljor.
• Standard: tillverkad enligt DIN 2353-dimensioner, vilket innebär att gäng-, säte- och packningsgeometrier följer gängse toleranser för utbytbarhet.

Tekniska data

• Rörs yttre diameter: 18 mm
• Arbetstryck: upp till 315 bar (angivet maximalvärde, korrekt dimensionering beror på total systemdesign och monteringsmetod)
• Total längd: 48,0 mm

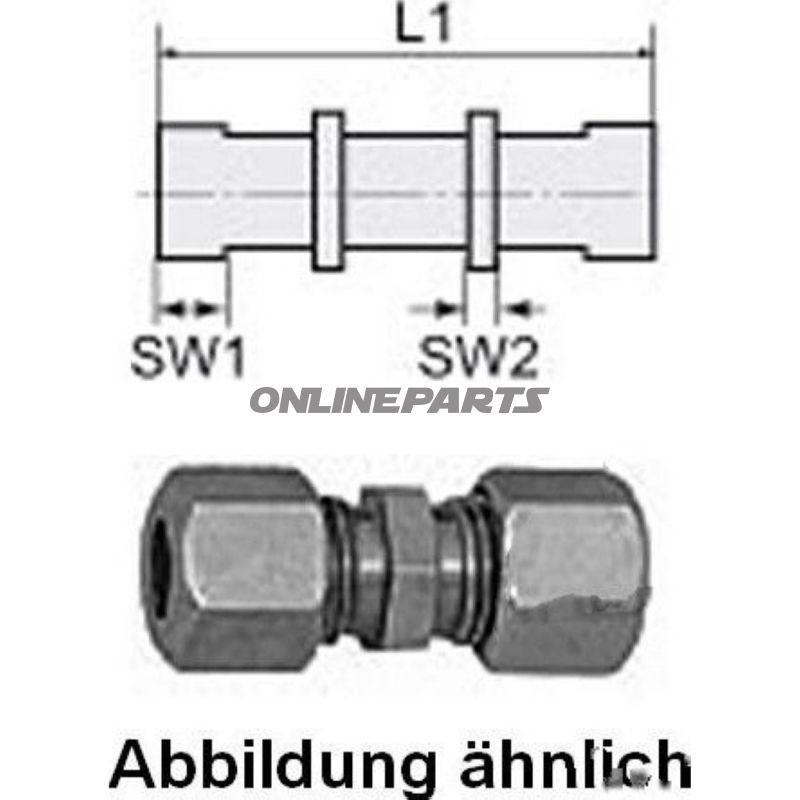

• Fastnyckelvidder: SW1 = 32 mm, SW2 = 27 mm (se ritning/bild för placering av måtten)
• Tillverkare: Riegler
• MPN: 650.11.83
• GTIN: 4047322168205

Kompatibilitet och installationsanteckningar

På grund av överensstämmelse med DIN 2353 kan denna ERMETO-förbindelse kombineras med andra fittings och komponenter som följer samma standard. Vid montering ska man säkerställa korrekt förberedelse av röränden (avlägsning av skädda, rengöring) och använda korrekt moment vid åtdragning i enlighet med tillverkarens anvisningar för att uppnå en tät och hållbar samling. galvaniserat stål tål vanliga hydraulikvätskor, men vid särskilda medier eller korrosiva miljöer bör materialvalet bedömas specifikt.

Praktiska fördelar för mekaniker

• Standardiserad geometri gör utbyte och reparation snabbare på fältet.
• Förzinkat stål kombinerar mekanisk styrka med grundläggande korrosionsskydd.
• Angivet tryckkapacitet (315 bar) täcker de flesta mobila hydrauliksystem, så länge övriga komponenter och slangar också är dimensionerade till samma tryck.

Noteringar

Dimensionerna SW1 och SW2 anges som 32 mm respektive 27 mm; se leverantörens ritningsmaterial för exakt placering och användning. GTIN (4047322168205) och MPN (650.11.83) kan användas för entydig identifiering vid beställning eller vid kontroll av reservdelssortimentet.
