Ermeto-Screw Fittingg 15 Platte

ERMETO-anslutning G 15 platta till 15 mm rör — rak gängad anslutning

Produktbeskrivning

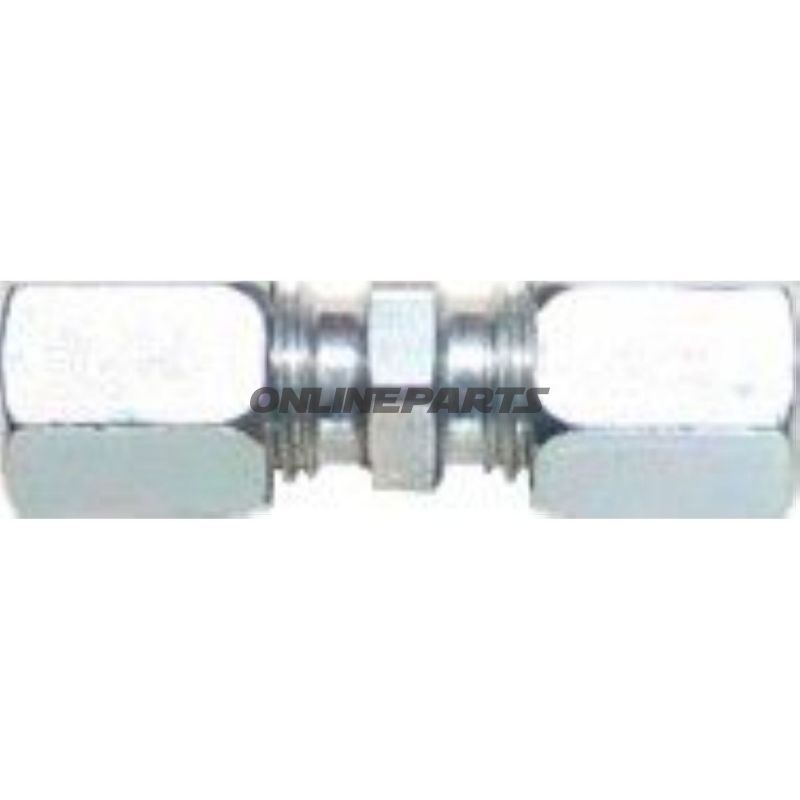

Denna ERMETO-anslutning (G 15 platta) från Riegler är en rak gänganslutning avsedd för montering på 15 mm rör (yttre diameter 15 mm). Den är tillverkad i galvaniserat stål och är konstruerad för hydrauliska och pneumatiska kretsar med högsta drifttryck upp till 315 bar. Produktens MPN är 650.11.75 och GTIN 4047322168199.

• Funktion: Ansluter ett rör till en platta eller ett plant monteringsställe med en rak, standard-gänganslutning. Säkrar mekanisk och tät anslutning mellan rör och komponenter i system där plats och rät vinkelinföring är nödvändigt.
• Material och yta: Tillverkad i stål med galvaniserad zinkbeläggning. galvaniseringen ger korrosionsskydd vid måttlig miljöpåfrestning och förlänger komponentens livslängd jämfört med obehandlat stål. Materialvalet lämpar sig för industriella tillämpningar där krafter och tryck kräver hög materialstyrka.
• Dimensioner: Röränddiameter: 15 mm. Längd (insats/längd för montering): 55 mm. Dessa dimensioner är viktiga vid beräkning av monteringsutrymme, korrekt rörförlängning och för att säkerställa korrekt indragning i tillhörande komponenter.
• Tryckkapacitet: Dimensionerad för upp till 315 bar arbetstryck. Använd alltid lämpliga säkerhetsfaktorer och följ systemets sammanlagda tryckbegränsningar och slang-/rör specifikationer.

Användningsområden och kompatibilitet
Produkten är särskilt relevant i hydraulsystem, tryckluftanläggningar och andra tekniska installationer där 15 mm rör används. Som standardgäng är den kompatibel med motsvarande ERMETO-systemkomponenter och plåtbästen designade för denna typ av anslutning. Kontrollera gäng- och platt typ vid utbyte eller utbyggnad av befintliga installationer för att säkerställa fullständig kompatibilitet.

Montering och praktiska observationer
Vid montering ska rörändar och tätningar överensstämma med tillverkarens rekommendationer för rörtålighet och moment. galvaniseringen kan förändra frictionen under samling; rengör kontaktytor från smuts och metallspån före montering. Undvik skador på zinklagret vid beröring med skarpa verktyg, då lokala korrosionspunkter kan uppstå vid skador.

Identifikation
Denna produkt levereras av Riegler och identifieras med MPN 650.11.75 och GTIN 4047322168199, vilket kan användas vid lagerinspektion och vid beställning av utbytesdelar.

Tekniska fördelar

• Robust stålkonstruktion lämplig för högt tryck.
• Galvaniserad yta för förbättrat korrosionsskydd i många industriella miljöer.
• Standardiserad ERMETO-design för enkel integration i befintliga system med 15 mm rör.

Säkerhetsanvisning
Använd alltid korrekt dimensionerade rör och fittings samt relevanta säkerhetsrutiner vid arbete med trycksystem. Kontrollera anslutningar regelbundet för läckage och mekaniskt slitage.
