Ermeto Schneidringdpr 22 L

Skärning för rör, ERMETO DPR 22 L — för hydrauliska och beskrivna röranslutningar

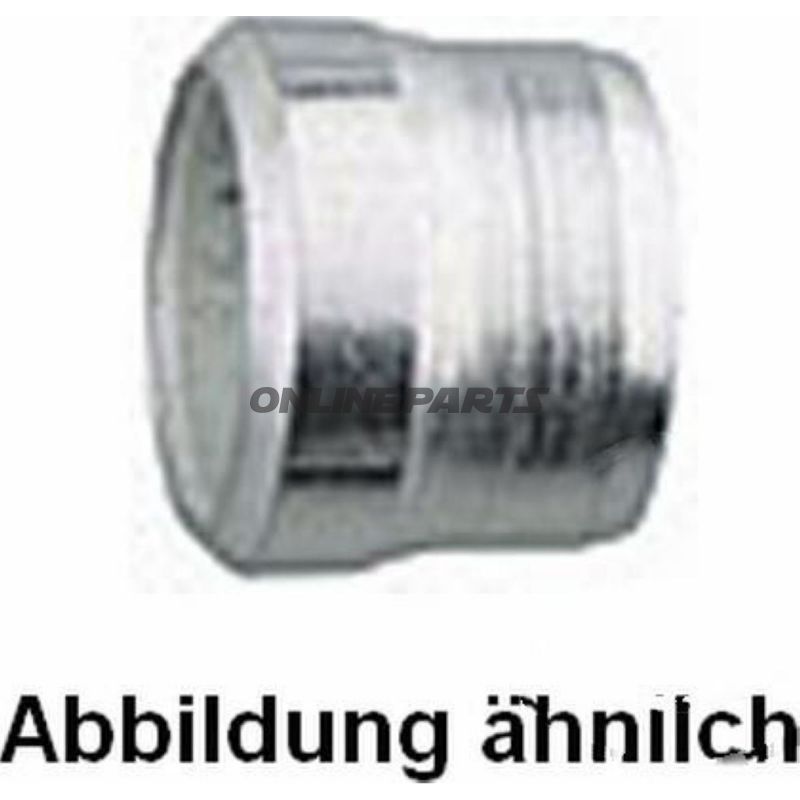

Produkt: ERMETO skärning DPR 22 L från Riegler (MPN 650.16.70, GTIN 4047322167826).

Denna skärning är en precisionskomponent avsedd för tätning och mekanisk fasthållning av rör i koniska eller flänsmonteringar i hydraulik- och trykledningar. Den används typiskt tillsammans med lämpliga kopplingar i ERMETO-systemet, där ringens skäryta skär in i rörens yttre yta och bildar en metallitätning under åtstramning.

• Material och yta: Galvaniserat stål. Galvaniseringen skyddar mot korrosion på ytan och ger en robust, men icke-dekorativ, finish som är lämplig för industriella miljöer.
• Dimensioner: Anpassad för rör med yttre diameter 22 mm. Ringens funktionslängd (Längd 1) är 11,0 mm.
• Tryck: Beräknat till 160 bar under korrekta monteringsförhållanden och i kombination med kompatibla kopplingar och rörtyper.

Funktion och användning

Skärningen skapar tätning genom mekaniskt ingripande i röröppningen när den komprimeras av ett tillhörande kopplingshus. Kompressionen föreskrivs att ske med korrekt moment och i överensstämmelse med tillverkarens anvisningar för ERMETO-systemet. Produkten är lämplig för fasta installationer i både stationära och mobila hydrauliksystem där rörförbindelser kräver en pålitlig metall-till-metall-tätning.

Kompatibilitet och montage

• Designad för att fungera tillsammans med ERMETO- och liknande kopplingar som accepterar DPR 22 L-skärningar. Se till att använda kopplingar som matchar ringens dimensioner och material.
• Rörmaterial och väggtjocklek påverkar tätningens effektivitet — kontrollera att rörtyp och väggtjocklek är kompatibla med en skärning som skär in i rörets yttre sida.
• Monteringsprocedurer: rengör rörändar, kontrollera rörens rundhet och avfättning, sätt in skärningen korrekt i kopplingshuset, och åtdra enligt gällande momenttabeller. Felaktig montering kan leda till läckage eller skada på rör och ring.

Tekniska fördelar och överväganden

• Galvaniserat stål ger en bra kombination av styrka och korrosionsbeständighet för industriella miljöer.
• Den specificerade tryckgränsen (160 bar) anger lämpligt användningsområde under förutsättning av korrekta monteringsförhållanden och kompatibla komponenter.
• Kort funktionslängd (11,0 mm) gör ringen lämplig för kopplingar med begränsad monteringstjocklek, men kräver noggrann positionering vid montering.

Identifiering

Produkten märks och säljs under Riegler. Använd MPN 650.16.70 och GTIN 4047322167826 vid beställning eller vid förfrågan för att säkerställa korrekt variant och spårbarhet.

Säkerhet och underhåll

Vid service och ommontering ska man alltid följa hydrauliksystemets avspärrnings- och tryckavlastningsprocedurer. Byt ut skärningen vid misstanke om deformation eller korrosion; en skadad ring kan kompromissa tätningen och leda till läckage vid drift vid högre tryck.
