Entstoermasseband 350 Mm

Brusreducerande jordband 350 mm för jordanslutning och avstivning

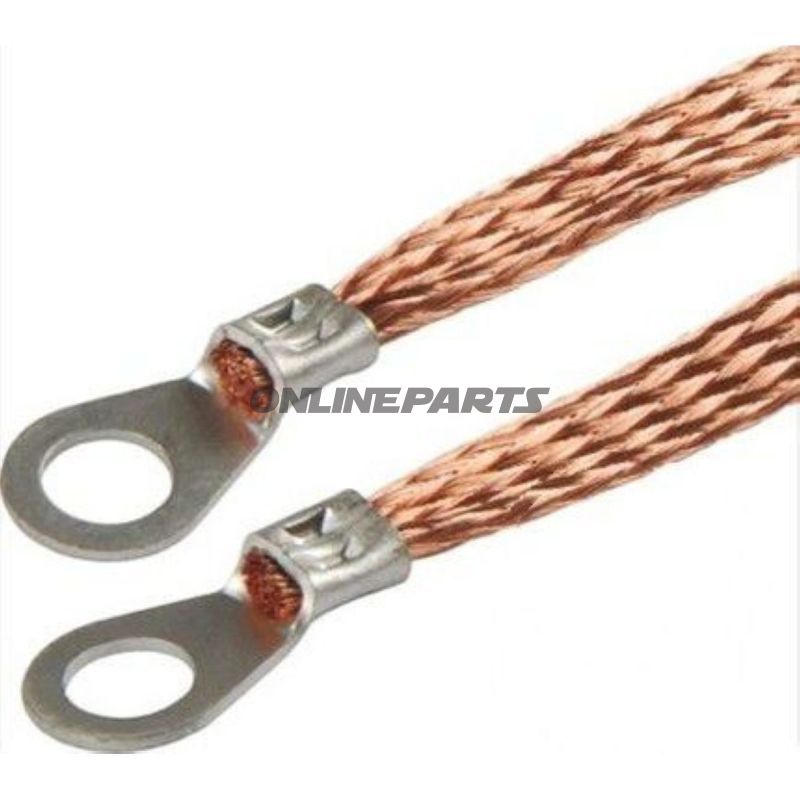

Produktöversikt: Detta brusreducerande jordband (GTIN: 4026736038458, MPN: 155.36.68) är ett platt kopparband med ringformade, oisolerade kabelskor pressade på båda sidor. Det är avsett att skapa lågimpedant elektrisk förbindelse mellan kaross, chassidelar eller skärmar och jordpunkt för att reducera elektromagnetiskt brus och säkerställa stabil jordanslutning i fordon.

• Material: Massivt koppar – god elektrisk ledningsförmåga och korrosionsbeständighet i vanliga bil- och motorcykelmiljöer.
• Area: 8 mm² – dimensionerat för att ge låg resistans vid signal- och jordströmmar.
• Längd (hålavstånd): 350 mm – avståndet mellan de två monteringshålen.
• Håldiametrar: 6,2 mm och 8,3 mm – två storlekar för flexibel montering på olika bultar eller jordpunkter.
• Bredd: 10 mm.
• Tjocklek: 1 mm.

Funktion och användning: Jordbandet fungerar som en lågimpedant förbindelse som leder oönskat brus- och signalströmmar från kaross och metalldelar till chassijord. De formpressade ringtungorna i varje ände möjliggör säker fäste vid skruv- eller bultfäste utan användning av ytterligare kontaktdelar. Typiska användningsområden inkluderar dämpning av EMI, återföring av signaljord och säkerställande av potentialutjämning mellan komponenter i fordonets elsystem.

Materialval och egenskaper: Koppar är valt för sin höga elektriska ledningsförmåga och mekaniska formbarhet. Bandets platta utformning säkerställer stor kontaktarea mot chassiytor, vilket minskar övergångsresistans. De oisolerade ringtungorna är krympta/pressade direkt på bandet, vilket ger en robust mekanisk förbindelse och minimal kontaktresistans. Ytan kan kräva vanlig korrosionsförebyggande behandling i aggressiva miljöer (salt, fukt) beroende på installationsförhållanden.

Montering och kompatibilitet: De två olika håldiametrarna möjliggör montering på standardbultar/bulthål i bilar och motorcyklar. Monteringsanvisning:

• Rengör kontaktytor från färg, lack och korrosionsprodukter för att säkerställa god metall-mot-metall-kontakt.
• Placera bandet så att kontaktytan ligger plan mot chassit, och fäst med lämplig mutter/skruv.
• Dra åt med lämplande moment för att undvika lösa förbindelser; kontrollera visuellt och elektriskt kontakt efter montering.

Tekniska fördelar för verkstäder och mekaniker: Detta jordband kombinerar enkel montering med låg elektrisk resistans och flexibilitet att anpassa sig till områden utsatta för vibrationer och rörelser. De prefomade ringtungorna eliminerar behovet av separata terminaler och minskar antalet kontaktpunkter.

Identifiering: Produkten säljs under MPN 155.36.68 och kan identifieras via GTIN 4026736038458. Det anges inget varumärke i produktdata; MPN och GTIN är användbara vid beställning och lagerhantering.

Anmärkningar: De angivna dimensionerna (area, längd, bredd, tjocklek och håldiametrar) är viktiga vid val av monteringsplats och fästelement. Ta bort skadade eller korroderade kontaktytor före montering för att uppnå angiven elektrisk prestanda.
