Brusreducerande jordband 150 mm för avledning och bullerbegränsning

Detta brusreducerande jordband (GTIN: 4026736038373, MPN: 155.35.93) är avsett för elektriska jordförbindelser och avledning av radiostörningar i fordon. Produkten fungerar som en lågimpedansförbindelse mellan metalldelar och chassi för att minska elektriska störningar och förbättra signalstabilitet i system där EMC och störningsdämpning är relevant.

Funktion och användning

• Jordbandet skapar en direkt elektrisk förbindelse mellan kaross/metall delar och chassi, vilket minskar potentialskillnader och avleder högfrekvent brus.
• Kan användas för förbindelser vid batteri, motorfäste, karossinfästning eller vid montering av känslig elektronik där extra bullerdämpning är nödvändig.

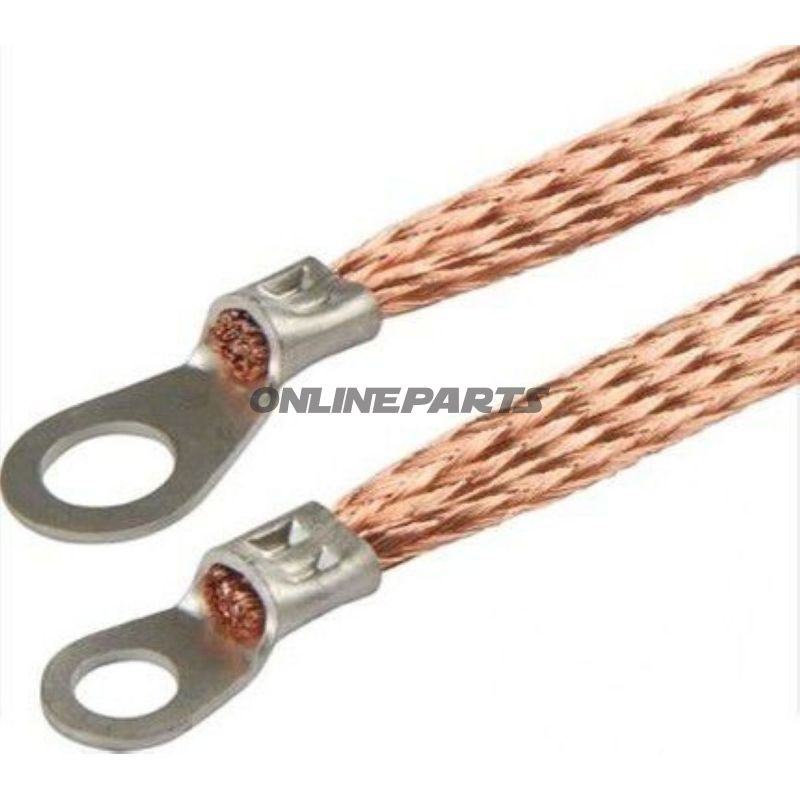

• Designat med oisolerade ringkabelskor på båda sidor, pressade platta för att säkerställa god kontakt mot bultar eller skruvar.

Material och konstruktion

• Tillverkat av koppar, vilket ger god elektrisk ledningsförmåga och korrosionsbeständighet vid korrekt ytbehandling och montering.
• Tunt, flexibelt band (tjocklek 1 mm) som kombinerar mekanisk formbarhet med tillräcklig tvärsnittsarea för effektiv lågresistansförbindelse.
• Ringkabelskorna är oisolerade och crimpat på båda sidor för stabil mekanisk och elektrisk förbindelse; ringarnas utformning är avsedd för bult- eller skruvinfästning utan ytterligare terminaler.

Tekniska mått och kompatibilitet

• Tvärsnitt: ca. 8 mm², lämpligt för ström- och signaljordförbindelser i vanliga fordonsapplikationer.
• Hålens inre diameter: 6,2 mm och 8,3 mm (möjlighet för montering på olika bultdimensioner).
• Centeravstånd mellan hålen (längd): 150 mm — ger standard monteringsavstånd för många infästningspunkter.
• Bredd: 10 mm.
• Tjocklek: 1 mm.

Praktiska anmärkningar för montering och underhåll

• För att uppnå låg kontaktmotstånd rekommenderas rengöring av kontaktytor (avlägsna färg, lack eller oxider) före montering.
• Använd korrekt dimensionerade bultar och brickor; se till tillräckligt moment utan att deformera ringkabelskon onödigt.
• Undvik att lämna lösa, skadade eller kraftigt oxiderade förbindelser — det minskar effektiv bulleravledning.

Identifiering

Produkten säljs under produktbeteckningen "brusreducerande jordband 150 mm" och kan identifieras via GTIN 4026736038373 och tillverkarens artikelnummer (MPN) 155.35.93.

Andra överväganden

• Materialvalet (koppar) gör bandet lämpligt för de flesta fordonsmiljöer, men långtidsexponering i aggressiva korrosiva miljöer kan kräva ytbehandling eller kompletterande korrosionsskydd.
• Produkttypen är kompatibel med standard mekaniska monteringsmetoder och är lämplig för både reparation och utbyte i professionella verkstäder eller av erfarna motorcykelägare.
