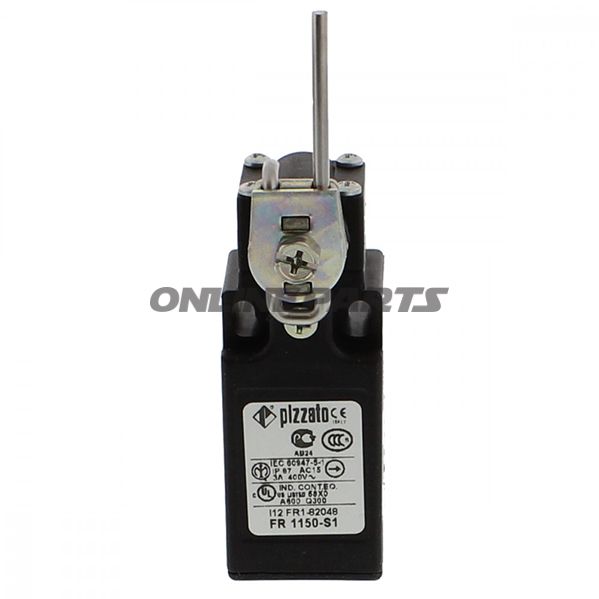

Endschalter Kpn 336/337For. Gleichlauf Ravaglioli

Begränsningskontakt (Endschalter) KPN 336/337 till Gleichlauf Ravaglioli

Denna begränsningskontakt, även kallad Endschalter KPN 336/337, är utformad för användning på Gleichlauf-enheter från Ravaglioli. Den fungerar som en mekanisk/elektrisk gränsströmbrytare som registrerar ändläge och bryter eller skickar signal till styrsystemet för att förhindra överkörning av rörliga delar på lyft- och justeringsutrustning.

Funktion

• Registrerar och bryter vid förutbestämda ändlägen på Gleichlauf (synkroniserade) enheter.
• Levererar ett klart, mekaniskt aktiverat kontaktyta för styrning eller säkerhetskrets.
• Inkluderad fäste (monteringsböjle) möjliggör stabil montering i korrekt position utan extra adaptrar.

Material och konstruktion

• Kapsling och externa delar är tillverkade i plast, valt för god elektrisk isolering, korrosionsbeständighet och låg vikt.
• Dimensioner: 80 x 30 x 31 mm (L x B x H), kompakt format som gör enheten lätt att integrera i befintliga installationer utan större anpassningar.
• Det mekaniska inre är konstruerat för att ge pålitlig positionsdetektion under typiska driftsförhållanden för verkstadslifter och liknande utrustning.

Kompatibilitet och användning

• Specifikt utvecklad för Ravaglioli Gleichlauf-system, men kan även användas i andra applikationer med motsvarande mekaniska gränsströmbrytare, så länge monteringsmått och elektriska krav matchar.
• Lämplig för verkstadsmiljöer där robusthet och exakt ändläge är nödvändigt.

Teknisk data och identifiering

• MPN: 652.01.76 — denna tillverkarens kod gör det möjligt att identifiera rätt reservdel vid beställning eller vid jämförelse med Ravaglioli-servicehandböcker.
• GTIN: Ej angivet för denna vara; kontrollera eventuellt med leverantören vid behov av streckkodsinformation för varustyrning.
• Varumärke: Produkten beskrivs för användning med Ravaglioli Gleichlauf-enheter; själva enhetens produkttext hänvisar till Ravaglioli-applikationen.

Montering och underhåll

• Monteras normalt med den medföljande böjlen; kontrollera att aktiveringspunkten är korrekt justerad i förhållande till rörliga delar före slutlig fastsättning.
• Underhåll består främst av visuell inspektion och rengöring för att undvika smutsansamling i mekaniska rörliga delar; byt ut vid slitage eller osäker funktion.

Fackmäns kommentarer

• Produkttexten anger plast som material—välj denna produkt där kemikalieexponering och mekaniska belastningar ligger inom plastens användningsområde.
• Kontrollera elektriska specifikationer (spänning/ström/kontaktkonfiguration) i installationsmanualen eller via leverantören, eftersom dessa inte framgår av denna beskrivning.
• MPN 652.01.76 bör användas vid reservdelbeställning för att säkerställa kompatibilitet med Ravaglioli Gleichlauf-utrustning.

Om du behöver ytterligare tekniska data (elektriska egenskaper, sprutgjutna materialklasser, eller kompatibilitetslista för specifika Ravaglioli-modeller), rekommenderas det att inhämta originaltekniska datablad eller kontakta leverantören med MPN 652.01.76 som referens.
