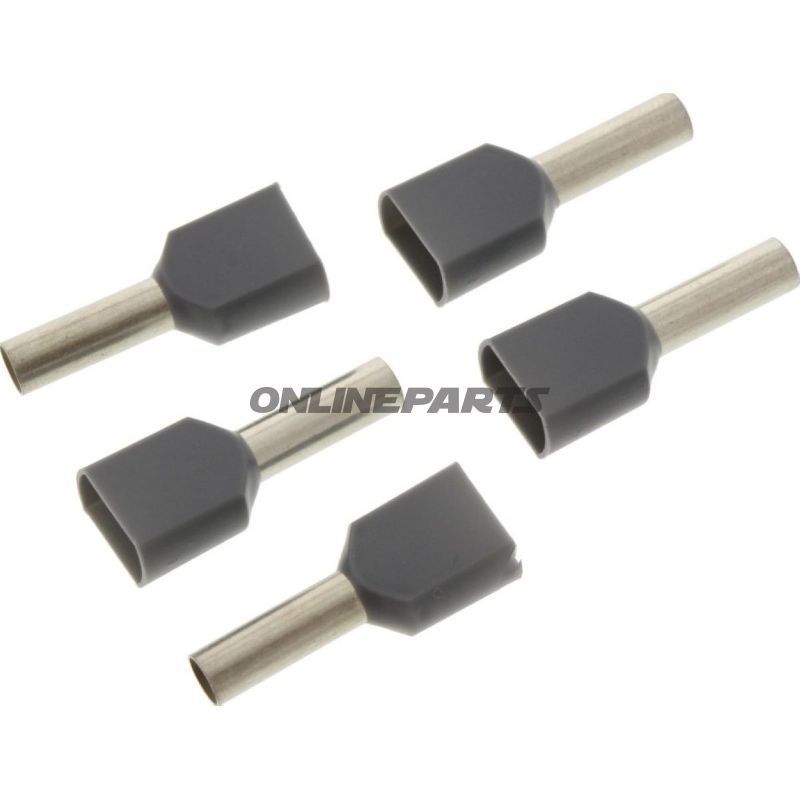

End Sleeve Dp 4.0X12mm Jmppack 5 Pcs

Endemuffe dubbelt med plasthylster till kabel 2,0–4,0 mm² (JMP, MPN 158.01.73)

Produktöversikt: Denna dubbla endemuffe från JMP (MPN 158.01.73, GTIN 4043981273892) är utformad för att avsluta och skydda två ledare på kablar med tvärsnitt upp till 4,00 mm². Den levereras med plasthylster för elektrisk isolering och mekanisk skydd och är tillverkad i enlighet med DIN 46228.

Funktion och användning:

• Syftet med endemuffen är att sammanfoga och säkra avisolerade ledare så att de får en pålitlig elektrisk kontaktyta och samtidigt isoleras mot kortslutning och korrosion.
• Dubbeldesignen möjliggör terminering av två ledare i en enhet, vilket är praktiskt vid parallellkopplingar eller där platsen är begränsad.
• Plasthylster runt metallhylsan ger elektrisk isolation och skyddar kopplingen mot stötar och kontaminering under monteringen.

Material och egenskaper:

• Metalledel: Kraven i DIN 46228 innebär vanligtvis en bimetall- eller kopparlegerad hylsa som är formad för att ge god elektrisk kontakt vid pressning.
• Hylster: Plastmaterial (grått) som isolerande omslag — motståndskraftigt mot vanliga verkstadsförhållanden och hantering.
• Temperaturbeständighet: Angiven temperaturmotstånd ned till -105 °C, vilket indikerar god prestanda vid låga temperaturer; kontroll av högsta temperatur och materialets värmemotstånd rekommenderas i applikationer med höga driftstemperaturer.
• Svetsad anslutning: Produkten är inte avsedd för lödda (svetsade) anslutningar; den är konstruerad för press-/pressverktygsmontering.

Tekniska data (utvalda):

• Typ: Endemuffe / end sleeve (dubbel)
• Standard: DIN 46228
• Kabeltvärsnitt: från 2,0 mm² upp till 4,0 mm²
• Längd: 12,0 mm
• Isolerad: Ja (plast)
• Färg: grå

Kompatibilitet och installation:

• Lämplig för kablar inom angivet tvärsnittsområde; för optimala anslutningar ska rätt pressesats och moment användas i pressverktyg avsedda för DIN 46228-endemuffer.
• Inte avsedd för utsättning för upprepad mekanisk rörelse eller extrema temperaturer utan ytterligare skydd. Vid vibrationstypiska installationer rekommenderas korrekt mekanisk fästning och efterkontroll.
• Montering: Avisoler ledarna till rätt längd, sätt dem i varje hylsa och använd lämpligt pressverktyg för kompression. Undvik lödning i pressade anslutningar, eftersom produkten inte är konstruerad för denna sammanfogningsmetod.

Praktiska anmärkningar:

• Produkten märks av JMP under MPN 158.01.73 och kan identifieras via GTIN 4043981273892 vid beställning och lagerstyrning.
• Förpackningsnamn i originaldata anger 5 stycken, men var uppmärksam på att emballageenheter kan variera mellan leverantörer; bekräfta antal vid beställning om nödvändigt.
• Materielval och konstruktion är inriktade på tillförlitlig elektrisk kontakt vid pressning och långvarig isolation i typiska installationsmiljöer.

Om du har specifika krav på pressverktyg, driftstemperaturer över normal rumstemperatur eller särskilda miljökrav (t.ex. kemisk exponering eller konstant vibration) kan det vara relevant att kontrollera JMP:s materialdatablad eller kontakta leverantören med referens till MPN 158.01.73 och GTIN 4043981273892.
