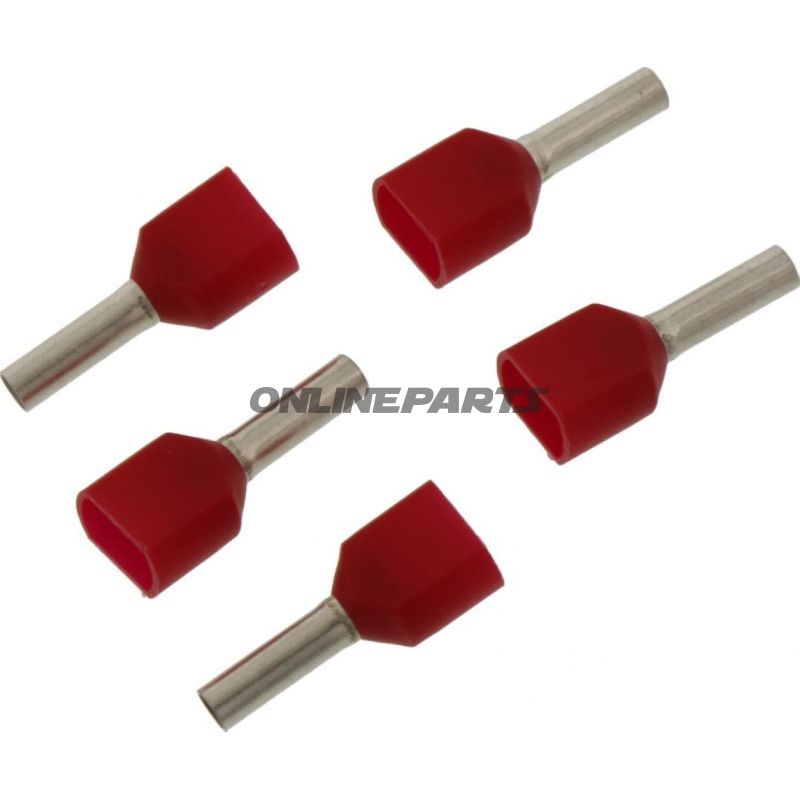

End Sleeve Dp 1.0X8mm Jmppack 5 Pcs

Endeklämma (dubbel) JMP 1,0 x 8 mm för isolerade kabeländar

Produktöversikt: Denna endeklämma från JMP (MPN: 158.01.78, GTIN: 4043981273946) är en dubbel, isolerad ledande avslutning avsedd för ledare upp till 1,0 mm². Den levereras i rött plastbaserat utförande och följer DIN 46228-standardens krav på ändhylsor.

Funktion och användning:

• Endeklämman har som primära funktion att ge en säker och maskinvänlig övergång mellan avisolerad ledare och skruv-/klämsamling, så att ledare behåller form och god kontakt utan trådar som sprids.
• Den dubbla utföringen gör den lämplig i tillämpningar där två ledare eller en flerlät ledare kräver en sammanhållen isolerad kontakt mellan klämmar, kontakter eller block.
• Typiska användningar hittar man på motorcyklar, i styrsystem, instrumentering och andra elektriska anslutningar därkompakta, pålitliga klämmor används.

Material och egenskaper:

• Metallelement: Kontaktkroppen är tillverkad i kopparlegering för god elektrisk ledningsförmåga och mekanisk formstabilitet – typiskt för DIN 46228-kompatibla ändhylsor.
• Isolering: Hylsan är försedd med ett plastomslag (rött), som skyddar mot kortslutning och ger färgkodad identifikation av tvärsnitt. Plastmaterialet är valt för sin hållbarhet och motståndskraft mot vanliga driftförhållanden.
• Temperaturbeständighet: Ange­tt motstånd ned till -105 °C (teknisk data). Detta hänvisar till materialets låga temperaturgräns för bevarade mechaniska egenskaper; vid högt temperatuurskrav bör användningens maximala driftstemperatur verifieras.
• Svetsade anslutningar: Produkten är inte utförd med lödd kontakt — det är en krimpbar hylsa konstruerad för mekanisk krimpning.

Tekniska data och kompatibilitet:

• DIN: Överensstämmer med DIN 46228-specifikationer för ändhylsor.
• Tvärsnittsarea: Lämplig för ledararea från 0,5 mm² upp till 1,0 mm².
• Längd: 8,0 mm
• Isolerad: Ja
• Färg: Röd (ger snabb visuell identifikation vid klämmor eller färre ledningsförbindelser).

Arbetsgång och montering:

• Avisolera ledaren till lämplig längd, sätt in i metallhylsan och krimpa med korrekt dimensionerad crimptång för isolerade ändhylsor. Använd verktyg avsedda för den angivna tvärsnittsgrörelsen för att uppnå tillförlitlig mekanisk och elektrisk kontakt.
• Undvik lödning i krimpområdet; ändhylsans konstruktion förutsätter mekanisk krimpning för att säkerställa kontakt och trådens fäste.

Anmärkningar:

• Produkten marknadsförs av JMP med MPN 158.01.78 och GTIN 4043981273946. Dessa identifikatorer kan användas vid kontroll av reservdelar eller vid beställning.
• Angivelsen av förpackning i leverantörsdata hänvisar till emballage vid försäljning — kontrollera beställningsenheten hos återförsäljaren om styckköp är viktigt för ditt projekt.

Sammanfattningsvis är JMP endeklämma 1,0 x 8 mm en klassisk, isolerad dubbelhylsa för professionella installationer där kompakt, pålitlig klämförbindelse krävs och där DIN 46228-kompatibilitet är önskat.
