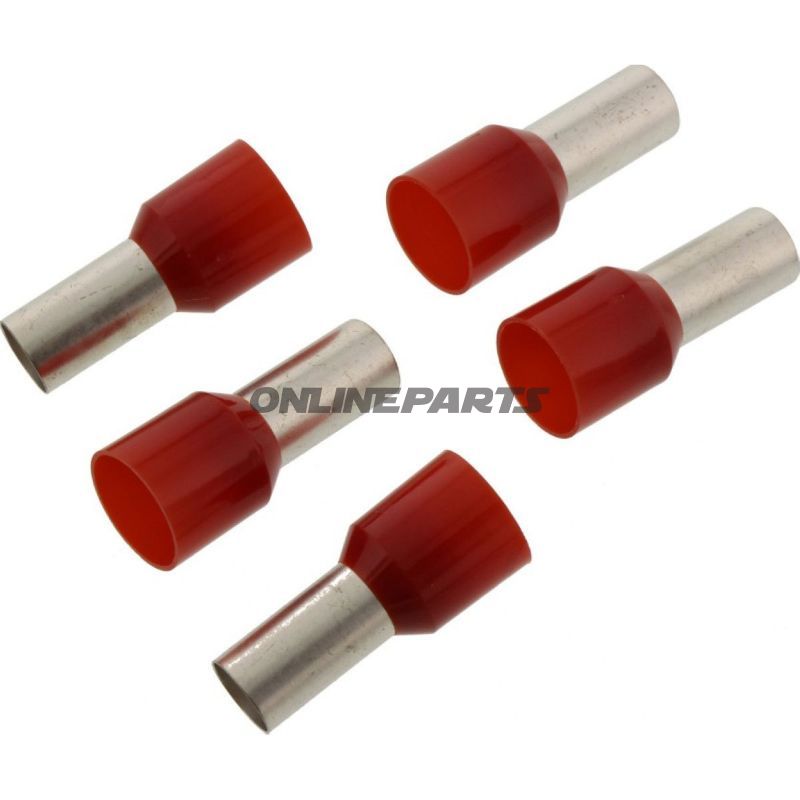

End Sleeve 35.0X16mm Jmppack 5 Pcs

Endemuff 35,0 x 16 mm med plasthylsa till kabelsko (röd) — JMP

Produktöversikt
Denna endemuff från JMP (GTIN: 4043981273786, MPN: 158.01.62) är en isolerad kabelterminal avsedd för avslutning av mjuktråd eller flertrådig kabel med tvärsnitt upp till 35,0 mm². Den utför den klassiska funktionen som ändstycke till avisolerade ledare, där metallhylsan säkerställer elektrisk anslutning och plasthylstret ger isolering och mekaniskt skydd.

Funktion och användning

• Överför ledarens elektriska anslutning från ledning till skruv- eller klämkontakt vid montering i terminalblock och klämmor.
• Förhindrar att ledare rebber eller sprider sig vid anslutning och förbättrar kontaktytan för skruvterminaler och kabelskor.
• Isoleringen minskar risk för kortslutning och säkerställer en fast, säker fastsättning av ledning i elektriska system.

Materialval och egenskaper

• metalldel: Förädlad kopparlegering eller liknande elektriskt ledande metall (standard i typ endemuffe) för att säkerställa god ledningsförmåga och mekanisk stabilitet.
• plasthylsa: Färgad (röd) isolerande plast, som underlättar identifiering efter tvärsnitt och skyddar mot främmande föremål och fukt. Plastens temperaturbeständighet anges till -105 °C som en del av produktdata (angiven temperatur mot extrema låga temperaturer; driftsegenskaper vid omgivningstemperatur är standard för isoleringsmaterial).
• DIN 46228-kompatibel utformning: Mått och form följer DIN-standarden för ändhylsor, vilket säkerställer kompatibilitet med standardiserade klämmor och montageverktyg.

Tekniska data (sammanfattade)

• Kännetecken: Isolerad ändhylsa (endemuffe)
• Lämpligt för ledarens tvärsnitt: upp till 35,0 mm²
• Längd: 16,0 mm
• Isolerad: Ja
• Svetsad lödning: Nej (inte lödda anslutningar)
• Heat shrink: Nej
• Standard: DIN 46228

Kompatibilitet och montage

• Dimensionerna (35,0 mm² och 16,0 mm längd) gör denna endemuffe lämplig för robusta ledare i större strömkretsar, till exempel huvudströmförande grenar, motorinstallationer och kraftfördelningspaneler.
• Passar till konventionella terminalskruvar och klämmor när ledarens avisolering är lika lång som hylsterlängden.
• Monteras genom att sätta in aviserad ledare i metallhylsan och pressa/fästa med korrekt dimensionerat crimpverktyg för att uppnå elektrisk och mekanisk anslutning i enlighet med gällande installationspraxis.

Paketstorlek och kommentarer

• Produktnamnet nämner ett paket med 5 stycken; notera att detta är emballageangivelse och inte en teknisk komponentegenskap.
• Brand: JMP — produktdetaljer och mått anges av JMP under MPN 158.01.62.
• GTIN 4043981273786 kan användas vid sökning efter motsvarande artiklar eller för lagerhantering.

Kvalitet och användarmanual

• För bästa anslutning rekommenderas korrekt crimpning med verktyg lämpat för denna storlek; en dålig crimp kan ge högre övergånsresistans och värmeutveckling.
• Kontrollera efter montering att isoleringen inte är skadad, och att hylsan sitter fast utan ledska ytor exponerade.
• Följ lokala installationsregler och gällande elektriska normer vid användning.

Tekniska detaljer från tillverkaren är införlivade i beskrivningen för att ge mekaniker och motorcykelentusiaster det nödvändiga underlaget för korrekt val och montage.
