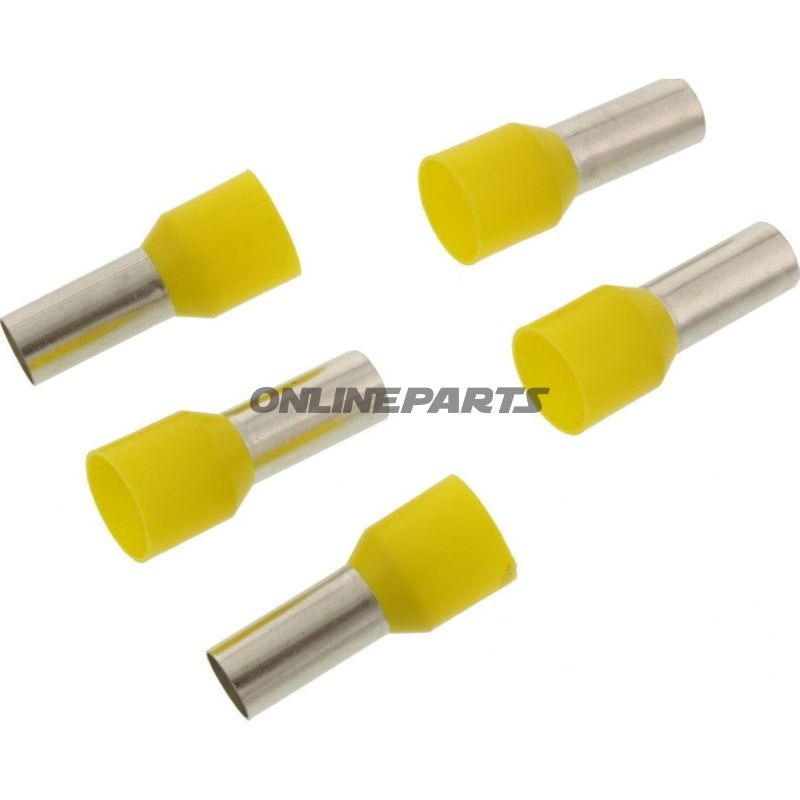

End Sleeve 25.0X16mm Jmppack 5 Pcs

Endemuff 25,0 x 16 mm till ledning avslutning (isolering med plasthölje)

Produkt: Endemuff från JMP (MPN: 158.01.61, GTIN: 4043981273779). Denna typ av endemuff är avsedd för elektriska ledningar där man behöver en isolerad, mekaniskt stabil och standardiserad avslutning av en enskild ledare.

Funktion
Endemuffens primära funktion är att ge ett säkert och enhetligt avslut på en avisolerad ledare, så trådarna inte flosserar, och så det uppnås god kontaktyta vid skruv- eller klämmontage. Den plasthölsterklädda konstruktionen säkerställer elektrisch isolation runt metalsäcken och skyddar mot kortslutning och mekanisk nötning i monteringspunkter. Produkten följer DIN 46228, vilket betyder att formen och dimensionerna är standardiserade för industriell användning.

Material och egenskaper

• Metaldel: Pressat metallrör som säkerställer elektrisk kontakt och mekanisk fästning av ledaren. Metallytan är utförd för att ge god ledningsförmåga och motstå korrosion under normala driftförhållanden.
• Plasthölster: Isolerande kappe i gul plast, som skyddar mot kortslutning och ger färgkodning efter tvärsnitt. Plastens val är gjort för elektrisk isoleringsevne och rimlig temperaturbeständighet under normala motorcykel-/maskininstallationer.
• Temperaturbeständighet: Angivet driftstemperatur omkring -105 °C (angivet i teknisk data). Detta tal ska tolkas i relation till materialegenskaper; vid val till applikationer med hög värme bör installationsförhållanden och lokal temperatur bedömas.

Tekniska data och användning

• Typ: Endemuffe (end sleeve) med isolerande plasthölster.
• Lämpligt ledarnaffärdning: upp till 25,0 mm² — detta är maximal rekommendation för ledartvärsnitt för korrekt passform och crimp.
• Längd: 16,0 mm (total längd av metalldelen/änden inklusive plasthölster enligt JMP:s specifikation).
• Standard: Tillverkad enligt DIN 46228, vilket gör den kompatibel med standardiserade crimpp- och monteringsmetoder.
• Isolerad: Ja — med plastkappe.
• Antal poler: 1 (enkelt ledare)
• Svetsade förbindelser: Nej (inte avsedd för lödning som fast monteringsmetod).

Kompatibilitet och montering
Endemuffen är utformad för att spännas fast med en lämplig crimptång eller pressverktyg till isolerade endmuffe. För korrekt elektrisk och mekanisk förbindelse ska man välja en crimpp-profil och kraft som matchar DIN 46228-kraven och ledartvärsnittet. Färgen (gul) motsvarar standardiserad färgmärkning för detta tvärsnitt och gör identifiering i buntar och sammankopplingar enklare för tekniker.

Varumärke och identifikation
Produkten levereras av JMP (MPN: 158.01.61). GTIN 4043981273779 kan användas för entydig varubeskrivning i lager- och inköpssystem.

Noteringar till användare

• Kontrollera alltid att ledarens avisolering längd passar till endemuffens ingång före crimpning.
• Välj korrekt crimptverktyg och profilverktyg för att säkerställa beständig förbindelse och för att undvika mekanisk sväkkelse av ledaren.
• Vid installation i områden med höga temperaturer eller vibrationspåverkan bör tillämpningen bedömas för att säkerställa långtidshållbarhet.

Tekniska data i produktens säljinformation är inkluderade ovanför; för ytterligare tekniska frågor rörande materialspecifikationer eller godkännanden kan JMP som tillverkare kontaktas direkt med uppgift om MPN 158.01.61.
