Electronic Indicator Relay12v 2/3 Pin

Blinkrelä elektriskt 12 V, 2/3-pol – universellt för LED och halogen blink

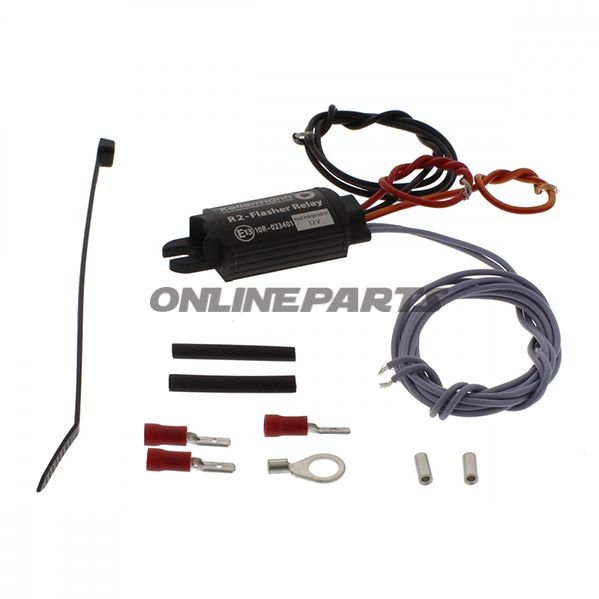

Produktöversikt: Detta elektriska blinkrelä från Kellermann (MPN: 705.82.33, GTIN: 4029265239709) är ett 2/3-poligt, lastoberoende relä utformat för 12 V fordoninstallationer. Reläet ersätter ursprungliga 2–3-poliga blinkreläer och säkerställer en stabil och korrekt blinkfrekvens vid användning av både LED- och halogenblink.

Funktion och användning:

• Reglerar blinkfrekvensen för vänster och höger blinkljus så de blinkar jämnt och med rätt tempo.
• Förhindrar oavsiktlig ”mitblinken” av den icke aktiverade sidan efter ombyggnad till LED-blinkljus när reläet är korrekt anslutet.
• Fungerar oberoende av belastning (lastoberoende), vilket innebär att blinkfrekvensen hålls konstant även vid olika lampa-typer eller mindre/svagare strömförbrukning från LED.
• ECE-godkänd, vilket säkerställer överensstämmelse med vanliga föreskrifter för blinkfunktion.

Material och konstruktion:

• Komponenterna är monterade i ett kompakt hus med små dimensioner (cirka 30 x 30 x 10 mm), lämpligt där utrymme är begränsat.
• Inre kretsar är dimensionerade för 12 V bordnät i motorcyklar och andra lätta fordon; utformade för att fungera stabilt med både halogen- och LED-belastningar utan extra motstånd eller komplikationer.
• Levereras med nödvändiga monteringsdelar för installation.

Elektriska anslutningar (färgkod och terminalbeteckningar):

• Svart ledning: jord (31 eller E)
• Röd ledning: konstant plus / tändningsförsörjning (49 eller B)
• Orange/röd ledning: pulserande/taktat plus till blink (49a eller L)

Kompatibilitet och installationsanteckningar:

• Ersättning för standard 2–3-poligt blinkrelä; kompatibel med de flesta motorcyklar och fordon med 12 V-system och standard blinkförbindelser.
• Vid ombyggnad till LED-blink kan det vara nödvändigt att inaktivera nödlägesblinksfunktionen (varningsblink) för att uppnå full funktion i vissa kretsar — detta beror på fordonets ursprungliga ledningsdragning och styrenhet.
• Anslutning är enkel: anslut reläets ledningar till motsvarande blink- och jordpunkter som angivits ovan. Följ tillverkarens anvisningar eller verkstadens praxis för korrekt tätning och placering.

Tekniska fördelar för fackfolk:

• Lastoberoende drift innebär stabil blinkfrekvens utan extra motstånd eller elektronik vid övergång till LED.
• Liten fysisk storlek gör att reläet är lätt att integrera i trånga installationsutrymmen på motorcyklar.
• Kellermann-varumärkets arkiv av kompatibla blinklösningar i kombination med angivet MPN (705.82.33) och GTIN (4029265239709) gör identifiering och reservdelshantering enkel i verkstadsmiljö.

Obs: Produktbeskrivningen anger medföljande monteringsdelar; antal förpackningar nämns inte för att undvika missförstånd vid köpet. För specifika fordonsanpassningar eller ovanliga elektriska system rekommenderas diagnostik och eventuella ytterligare modifieringar utförda av auktoriserad tekniker.
