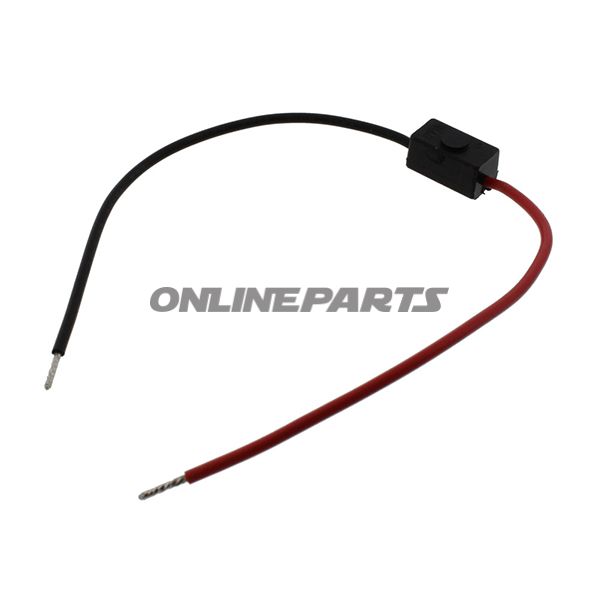

Electronic Indicator Relay Jmpuniversal Mini

Blinkrelä, elektrisk JMP universel mini – til LED och standard blinkers

Produktöversikt: Detta elektriska blinkrelä från JMP (MPN: 705.01.63, GTIN: 4043981264111) är ett kompakt, universellt relä avsett för styrning av blinksignalering på motorcyklar och liknande fordon. Reläet är elektroniskt utformat och designat för att fungera i både 12 V- och 24 V-system, samt med både konventionella glödlampa-blinkers och LED-baserade blinkers.

Funktion

Reläets primära funktion är att säkerställa rätt blinktempo vid aktivering av blinksignalen. Den elektroniska driften säkerställer en stabil blinkfrekvens på ca. 85 blink per minut inom det angivna belastningsområdet. Reläet ansvarar för avbrytning/tillförsel av ström till blinkarna i takt med förarens manövrering av blinkrelän, vilket ger en jämn och förutsägbar blinkfunktion jämfört med äldre mekaniska reläer.

Tekniska egenskaper

• Driftstyp: Elektronisk
• Spänning: 9–24 V (passar både 12 V och 24 V-system)
• Belastningsområde: 1 W – 30 W totalt
• Blinkfrekvens: Ca. 85 gånger per minut

Material och konstruktion

Reläet är utfört som en kompakt elektronmodul i ett sluten hus lämpat för verkstadsmontering. Den elektroniska konstruktionen eliminerar rörliga kontaktdelar, vilket minskar mekaniskt slitage och minskar risken för kontaktoxidation jämfört med traditionella mekaniska blinkreläer. Materialvalet är inriktat på hållbarhet under normal motorcykelanvändning; själva huset och stiftbenen är utformade för att tåla vibrationspåverkan och temperaturvariationer i motormiljön.

Tillämpning och kompatibilitet

Detta JMP blinkrelä är universellt användbart för de flesta motorcyklar, mopeder och fordon med motsvarande elektriska system inom 9–24 V och en sammanlagd blinkbelastning på 1–30 W. Det kan användas både med traditionella glödlampor och med LED-blinkers, men följande praktiska anmärkning:

• Vid användning av mycket lågeffektiva LED-blinkers (ca. 0,5 W eller mindre) kan systemets totala belastning bli så låg att reläet inte fungerar stabilt. I sådana fall kan det vara nödvändigt att lägga till en extra resistor (lastresistans) eller annan form av belastning i kretsen för att uppnå korrekt blinkfrekvens och pålitlig funktion.

Praktiska anmärkningar för montörer

• Kontrollera först den sammanlagda effektbelastningen från samtliga blinkers, så att den ligger inom 1–30 W.
• Vid osäkerhet om kompatibilitet med mycket lågförbrukande LED-moduler rekommenderas att mäta strömförbrukningen och överväga en lastresistans om blinkrytmen blir för snabb eller oregelbunden.
• Reläet levereras som ett elektroniskt modul med standardstift; se till korrekt polaritet och fastsättning för att undvika vibrerande elektrisk anslutning.

Märke och identifikation: Produkten kommer från JMP (MPN 705.01.63). GTIN 4043981264111 gör det möjligt att identifiera exakt artikelnummer i reservdelsregister och kataloger.

Sammanfattning: JMP:s universella mini blinkrelä är en elektronisk modul för kontroll av blinkers i 9–24 V-system med en rekommenderad belastning mellan 1 och 30 W och en blinkfrekvens runt 85 per minut. Den är lämplig för både standardlampor och de flesta LED-lösningar, men vid mycket låg effekt på LED:er bör extra belastning övervägas för stabil funktion.
