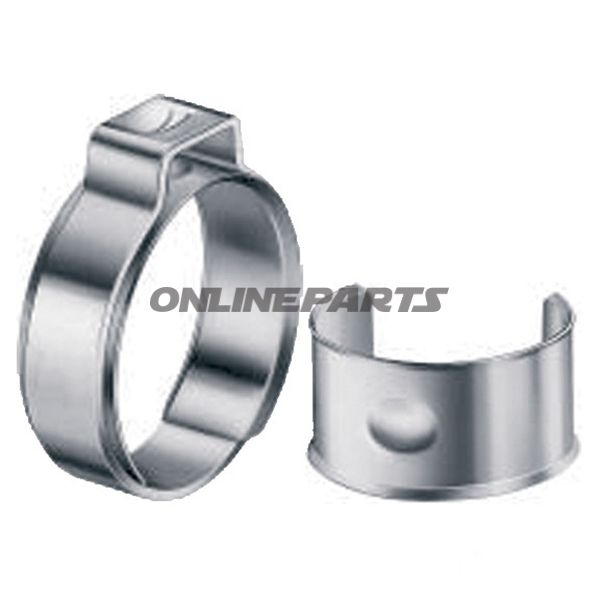

Ear Clamp With Insert 7.5 - 10.8 Stainless Steel

Klammer (1-örat) för slangar och små rör, spännområde 7,5–9,0 mm

Beskrivning och funktion

Denna 1-örade klämma (Oetiker-typ med insatsring) är utformad för permanent tätning av flexibla slangar och små rör med liten diameter. Klammen låses genom plastisk deformation av örat, så klämbhålans omkrets reduceras och bildar en tät, kontinuerlig bindning. Den appliceras vanligtvis med crimptång eller specialnäbb och lämpar sig för applikationer där en låg profil och säker tätning krävs.

Material och konstruktion

• Utförd i rostfritt stål, vilket ger korrosionsbeständighet och mekanisk stabilitet vid måttliga temperaturer och vibrationer.
• Insatt ring (flänsinsats) är formad för att fördela trycket och förhindra att slang eller material skärs av av klämman. Insatsen överbygger också örats gap, så tätningen blir jämnare runt omkretsen.
• Plastisk formning av örat fungerar som en synlig tätkontroll: fullständig deformation visar korrekt stängning.

Tekniska data och dimensioner

• Spännområde (diameter): 7,5–9,0 mm
• Yttre dimensioner, ö x bredd: 9,5 x 7,0 mm
• Bredd (band): 7,0 mm
• Material: rostfritt stål (silversvart)
• Typ: 1-örat, stepless ear clamp (kontinuerlig bindning efter sammanpressning)

Kompatibilitet och användningsområden

Lämplig för små diameterapplikationer (från cirka 2,9 mm vid användning av lämpliga slangar), t.ex. bränsle- eller vakuumslangar, kylarsystem i små sammanhang, hydrauliska anslutningar med lågt tryck och olika bil- och motorcykelinstallationer där platsen är begränsad och en låg profil önskvärd. Rekommenderas för fackpersoner och mekaniker som använder korrekt crimpe- eller klämverktyg för att säkerställa förväntad tätning och synlig kontroll av samlingens tillstånd.

Fördelar med designen

• Insatt ring minskar lokal tryppåverkan och reducerar risken för cutter-effekt på slangen.
• Rostfritt stål skyddar mot korrosion i vanliga driftmiljöer.
• Synlig deformation av örat gör kvalitetskontroll enkel vid inspektion.
• Låg profil efter stängning ger platsbesparande montering i trånga områden.

Identifikation

Produktens artikelnummer (MPN) är 467.23.82 och GTIN/varunummer är 15400022. Dessa koder kan användas vid beställning eller vid sökning i reservdelslistor för att säkerställa korrekt delmatchning.

Obs om montering

Använd lämplig crimpe- eller klämstyrka; överpressning kan skada slangen, medan otillräcklig deformation inte säkerställer tätning. Efter montering bör deformationen visuellt kontrolleras för att bekräfta fullständig tätning.
