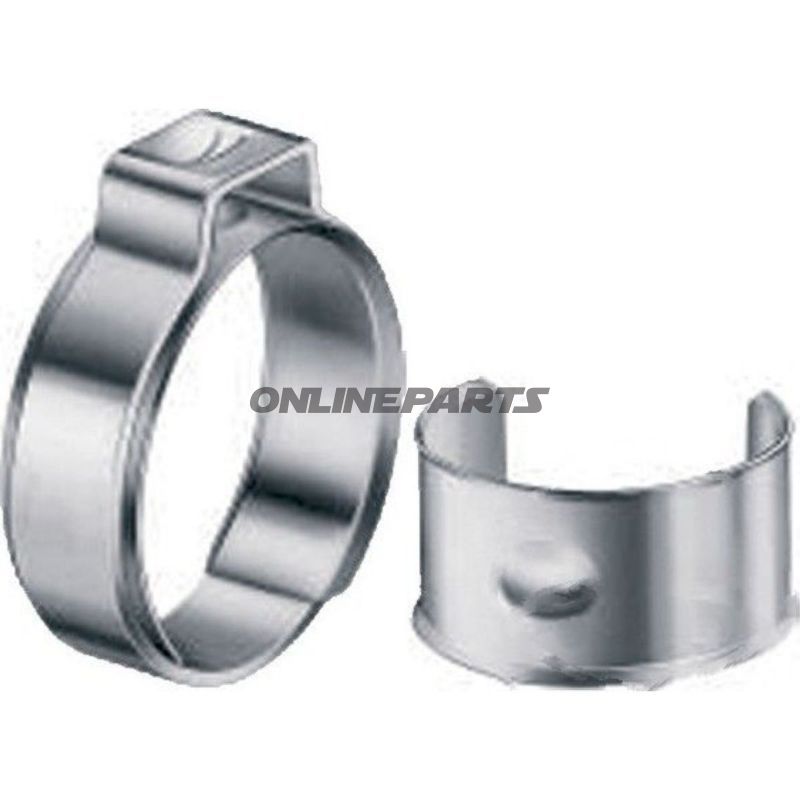

Ear Clamp 14.8 - 16.8With Insert

Kljäm (1/öre) för slang/ledning, spännområde 14,8–16,8 mm

Denna produktbeskrivning täcker en 1-öre kläm" med insatsring avsedd för fäste av små slangar och ledningar. Produkten levereras under MPN 467.86.29 och kan identifieras med GTIN 15400040.

Funktion och användning

• 1-öre klämkonstruktion: klämens öra deformeras vid montering, vilket ger en permanent, visuellt verifierbar avbinding.
• Insatsringen (flänsinsats) fördelar trycket och förhindrar direkt kontakt mellan klämmen och slangmaterialet, vilket minskar risken för punktbelastning och skador.
• Lämplig för små diametrar, användningsstart från cirka 2,9 mm, med ett effektivt spannområde från 14,8 mm till 16,8 mm.
• Används typiskt för bränsle-, kyl- eller vakuumslangar, kabelbanor och liknande applikationer i motorcykel- och mindre motorfordonsmiljöer där plats och exakt klämverkan är kritisk.

Material och egenskaper

• Material: rostfritt stål — mörkgrå/ytslut. Rostfritt stål ger korrosionsbeständighet i verkstads- och utomhusmiljöer utan att göra materialet sprött vid normal driftstemperatur.
• Bredd: 7,0 mm; Ø-dimension för klämmens angivelse: ca. 17,5 mm (ytterdiameter anget som referens).
• Insatsringen är rullade/flänsade för att skapa jämn tryckfördelning och "brobyggnad" över klämhålet, vilket säkerställer tätning runt slang själv vid full deformation av örat.
• Montering: snabb och enkel sammanpressning av örat med lämplig krympverktyg eller pressverktyg. Avbindingen är synlig vid full deformation, vilket möjliggör visuell kontroll efter montering.

Tekniska data

Kompatibilitet och användningstips

• Välj denna kläm när slangens diameter efter påsättning ligger inom angivet spann. För slangar med tjockare vägg kan den effektiva innespänningen ändras — mät alltid den totala diametern inklusive slangvägg.
• Använd lämpligt krympprogram utformat för 1-öre klämmar för att uppnå korrekt deformation och därmed pålitlig avbinding och lätt visuell kontroll.
• Undvik upprepad av- och påmontering; 1-öre-klämmar är avsedda för fast, engångsmontering där synlig tätning krävs.

Identifikation och spårbarhet

Produkten är katalogiserad med tillverkarens artikelnummer (MPN) 467.86.29 och GTIN 15400040. Dessa nummer kan användas för inköp, reservdelar och lagerstyrning samt för att säkerställa korrekt dokumentation vid servicearbete.

Kvalitets- och säkerhetsnoter

• Rostfritt stål minskar korrosionsrisk; välj material enligt miljö (saltvatten, kemikalier m.m.), eftersom extrema förhållanden kan kräva särskilda legeringar.
• Kontrollera alltid att insatsringen är korrekt placerad innan krympning för att undvika lokal skada på slangmaterialet.
